Zadný panel konektora zariadenia PRC 5-FT25-MC4-150 čierna, modrá, sivá, hnedá, zelená, žltá Phoenix Contact Množstvo: 1

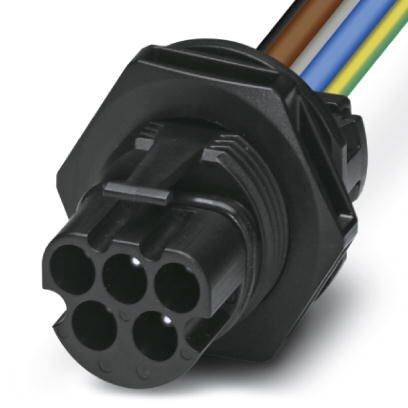

Čierny päťpólový elektrický konektor s farebnými káblami: modrá, hnedá, biela, žlto-zelená; vhodný pre priemyselné aplikácie.

Ilustračný obrázok

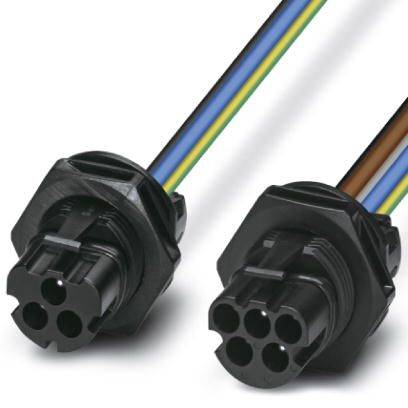

Dva čierne elektrické konektory s farebnými káblami (žlto-zelená, modrá, hnedá). Hlavné komponenty káblového systému.

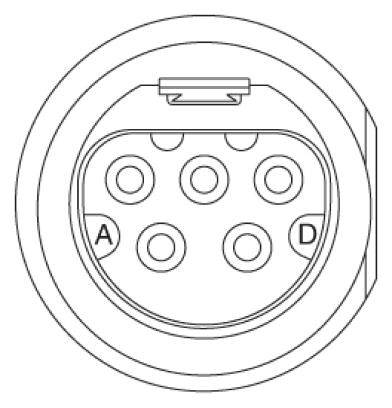

Schéma elektrickej nabíjacej zásuvky so siedmimi kruhovými kontaktmi, označenými písmami 'A' a 'D'. Vhodné pre elektrické vozidlá.

Technický výkres otvoru. Zobrazenie predného a bočného pohľadu s rozmermi: priemer 25,5 mm, poloha 11 mm a 16 mm od hrán.

Bočný technický nákres elektrického konektora, rozmery: dĺžka 29,5 mm, priemer 35 mm; vyznačený kľúč č. 34.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

6 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (11,79 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

Už len 6 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Materiál nosiča kontaktu: OOP
Materiálové tesnenie: EPDM
Materiál O-krúžku: silikón
Materiál skrutkové spojenie: OOP
Typ zámku: západkový zámok
Párovacie cykly: 100
Sila vytiahnutia: 175 N ± 50 N.
Vkladacia sila: 40 N ± 10 N
Uťahovací moment: 2,5 Nm ± 0,1 Nm (uťahovacia matica)
Veľkosť kľúča prevlečná matica: 32 mm
Priemer drôtu vrátane izolácie: 4,15 mm ± 0,15 mm

Typ: PRC 5-FT25-MC4-150

Kategória výrobku: guľatý konektor DIN

Počet kontaktov: 5

: IP66
IP68
IP69K
IP65

Pripojenie: krimpovanie

Menovité napätie: 690 V/AC

Farba: čierna
modrá
sivá
hnedá
zelená
žltá

Prierez pre pripojenie: 4 mm²

Menovité napätie: 690 V

Menovitý prúd: 32 A

Materiál puzdra: PPE

Číslo výrobcu: 1409212

Obsah: 10 ks

Materiál kontaktu: zliatina medi, pozlátená

Pólov: 5

Šírka: 35 mm

V: 35 mm

Dĺžka: 29.5 mm

Prevedenie: PIN kontakt

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209170 Zadný panel konektora zariadenia PRC 5-FT25-MC4-150 čierna, modrá, sivá, hnedá, zelená, žltá Phoenix Contact Množstvo: 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209170 Zadný panel konektora zariadenia PRC 5-FT25-MC4-150 čierna, modrá, sivá, hnedá, zelená, žltá Phoenix Contact Množstvo: 1

Popis

Okrúhly konektor (strana zariadenia), zadný panel konektora zariadenia, materiál krytu: OOP, farba: čierna, počet pólov: 5, prierez vodiča max.: 4 mm², menovité napätie: 690 V AC, menovitý prúd: 32 A, typ pripojenia: krimpovacie pripojenie, typ kontaktu: kolík, dĺžka kábla: 150

Tento text bol preložený strojovo.
