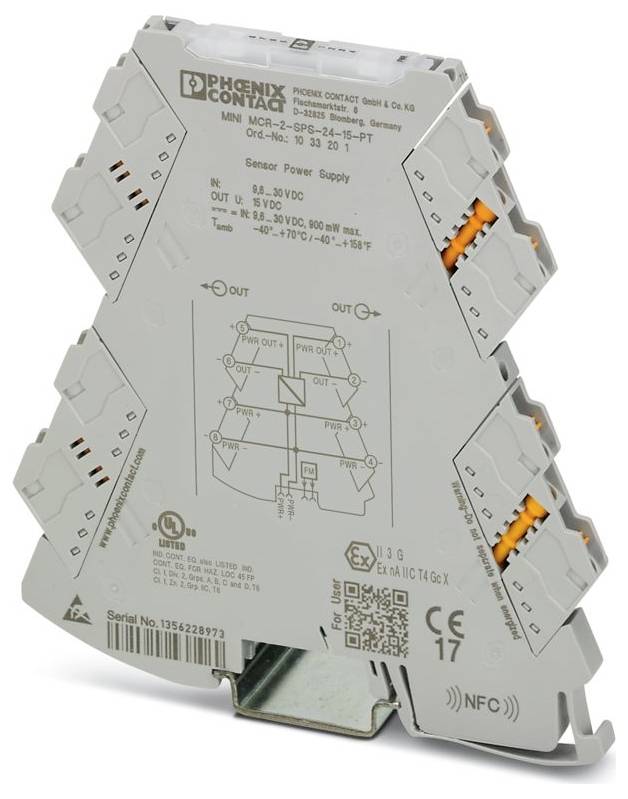

Zdroj konštantného napätia Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Zdroj s konštantným napätím
Typ
MINI MCR-2-SPS-24-15-PT
Rozmer.
(d x š x v) 119.2 x 6.2 x 109.81 mm
Pripojenie
Push-in pripojenie pružinovou svorkou
Výstupný signál (napätie)
15 V
Datasheety: (PDF)
18 Ks
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: MINI Analog Pro
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm² (s dutinkou); 0,14 mm² ... 2,5 mm² (bez dutinky)
- Prierez vodiča AWG: 24 ... 12 (flexibilné)
- Šírka: 6,2 mm
- výška 109,81 mm
- Hĺbka: 119,2 mm
- Farba: sivá (RAL 7042)
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Stupeň ochrany: IP20 (nie je certifikované UL)
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: GB/T 3836.1; GB/T 3836.3
- Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- ATEX: ATEX
- IECEx: IECEx
- Označenie: Certifikácia UL 508; Trieda I, Oddiel 2, Skupiny A, B, C, D T6; Trieda I, Zóna 2, Skupina IIC T6
- UL, USA / Kanada: UL, USA / Kanada
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R24: HL 1 - HL 2
- Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC (Na premostenie napájacieho napätia je možné použiť konektor zbernice na DIN lištu (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, číslo výrobku 2869728); zacvakáva sa na 35 mm DIN lištu podľa EN 60715)
- CE: CE
- Certifikát: DNV GL TAA000021E Rev. 1
- Poznámka k inštalácii: Na premostenie napájacieho napätia je možné použiť konektor zbernice DIN lištu; zacvakne sa na 35 mm DIN lištu podľa normy EN 60715.
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Interferenčné žiarenie: Interferenčné žiarenie
- Schválenie stavby lodí: Schválenie stavby lodí
- Odolnosť: EN 61000-6-2
- Indikátor stavu: Zelená LED dióda (napájacie napätie)
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Dodávka: Dodávka
- Typická spotreba energie:< 38,2 mA (24 V);< 79,8 mA (12 V)
- Skratový prúd:> 35 mA
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Výstupný prúd: ≤ 30 mA
- Izolácia: zosilnená izolácia
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: B
- Vlhkosť: B
- Vibrácie: A
- EMC: A
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 300 Vrms
- Skúšobné napätie: 3 kV AC (50 Hz, 60 s)
- CCC / Čína Ex: CCC / Čína Ex
- Štandard Spojeného kráľovstva: Štandard Spojeného kráľovstva
- Galvanické oddelenie: Galvanické oddelenie
- Maximálny teplotný koeficient:< 0,01 %/K
- Maximálna chyba prenosu: ≤ 0,4 % (z konečnej hodnoty)
- Spotreba energie:< 900 mW (9,6 V jednosmerného prúdu)
- Napájacie napätie vysielača: 15 V
- Signál: Napätie: Signál: Napätie
- Vstupné signálové napätie: 9,6 V DC ... 30 V DC
- Inštalácia v Ex prostredí (EPL): Gc; Div. 2
- Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1
- Maximálne výstupné signálové napätie: 15 V DC
- Výstupné napätie v prípade prerušenia vodiča: 15 V
- Vlnenie:< 20 mVSS (600 Ω)
- Typ
MINI MCR-2-SPS-24-15-PT
- Kategória výrobku
Zdroj s konštantným napätím
- Rozmer.
(d x š x v) 119.2 x 6.2 x 109.81 mm
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Výstupný signál (napätie)
15 V
- Výstupný signál (prúd)
≤ 30 mA
- Vstupný signál (napätie)
9.6 V DC ... 30 V DC
- Obsah
1 ks
- Šírka
6.2 mm
- V
109.81 mm
- Dĺžka
119.2 mm
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Napájacie napätie (num.)
30 V/DC
- Napájacie napätie U (B)
9.6 V DC ... 30 V DC
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.14 mm²
- Prierez pevný (min.)
0.2 mm²
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562023 Zdroj konštantného napätia Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562023 Zdroj konštantného napätia Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 1 ks
Popis
Zdroj konštantného napätia s technológiou zásuvného pripojenia na generovanie vysoko presného konštantného napätia 15 V a na napájanie senzorov bez vlastného zdroja napájania. Technológia pripojenia push-in.
