Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilný, 1 cievka, 240 V/DC, 440 V/AC, 30 A, 1 ks

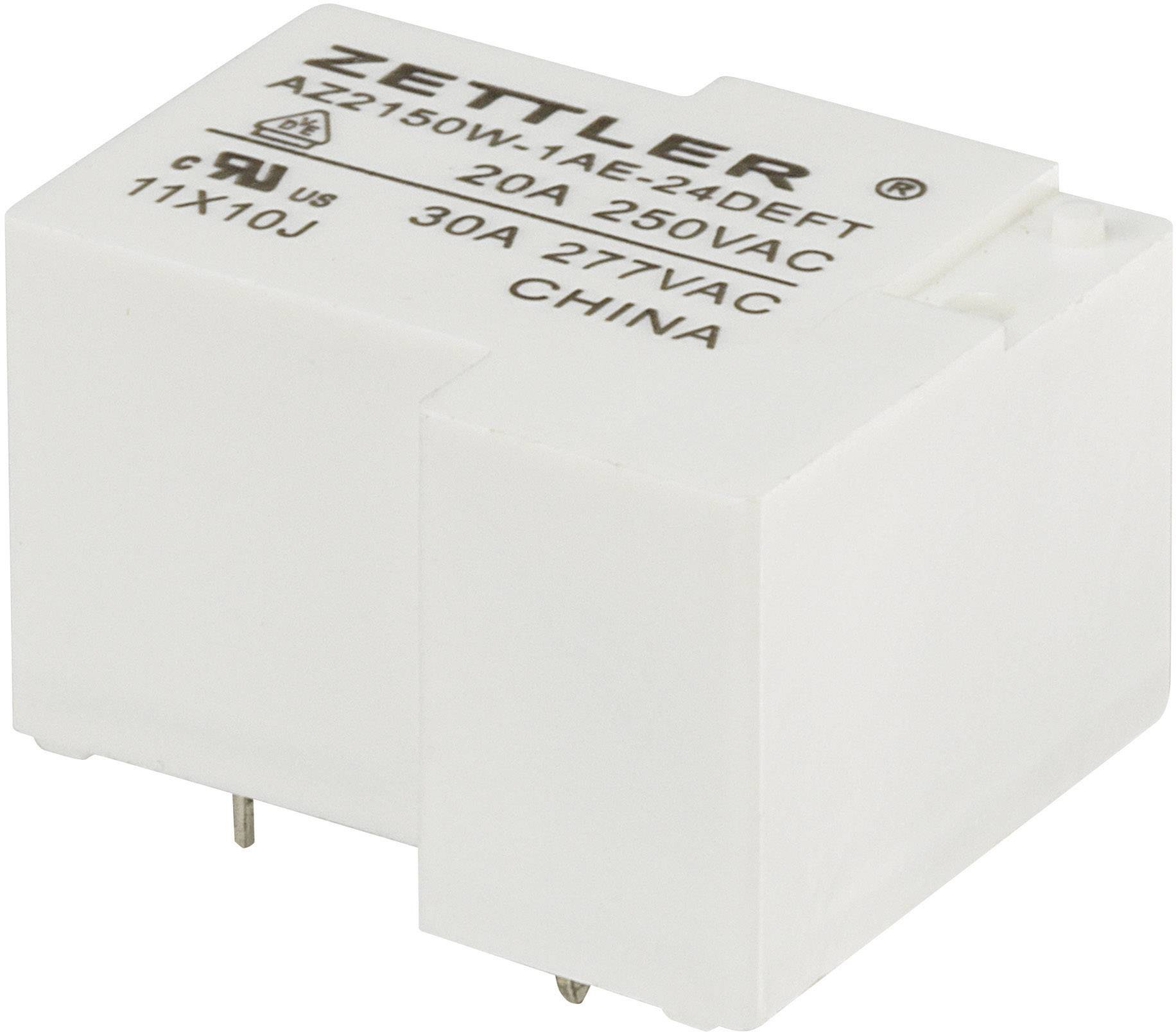

Biele elektrické relé značky Zettler, model AZ2150, so špecifikáciami 20A 250VAC a 30A 277VAC.

Ilustračný obrázok

Schematický diagram s dvoma rôznymi symbolmi: Hore spínač so šípkou; dole cievka, znázornená tromi slučkami.

Konštrukčný výkres časti s rozmermi v palcoch a milimetroch: Výška 1,268 (32,2), šírka 1,063 (27,0), menšie rozmery detailne.

Technický výkres elektrického komponentu: šírka 0,791 palca (20,1 mm), vzdialenosť od okraja 0,130 palca (3,3 mm).

Technický výkres strojového komponentu s rozmermi v palcoch a milimetroch. Hlavné rozmery sú 1,268 palca a 1,063 palca.

Technický výkres s rozmermi a polohami otvorov pre súčiastku. Obsahuje hodnoty priemerov, dĺžok a vzdialeností v palcoch a milimetroch.

1/6

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

240 V/DC

440 V/AC

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

442 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (4,06 € / kus)

4,06 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vysoko výkonové relé

Pre solárne aplikácie (fotovoltaické systémy, solárne invertory) alebo veterné generátory
Na prepínanie veľkých záťaží

Dodatočné informácie:

Technické parametre

Kategória výrobku: relé do DPS

Typ: AZ2150W-1AE-24DEFT

Menovité napätie cievky: 24 V/DC

Riadiace napätie (min.): 18 V/DC

Riadiace napätie (max.): 38.8 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 520 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgSnO

Spínacie napätie (max.): 240 V/DC
440 V/AC

Spínací prúd (max.): 30 A

Max. spínací výkon: 900 W
8310 VA

Pripojenie: spájkovacie piny

Izolačné napätie: 1500 V

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 32.2 mm

Šírka: 27 mm

V: 20.1 mm

Rozmer.: (d x š x v) 32.2 x 27 x 20.1 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 507756 Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilný, 1 cievka, 240 V/DC, 440 V/AC, 30 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507756 Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilný, 1 cievka, 240 V/DC, 440 V/AC, 30 A, 1 ks

Certifikát

Certifikát 507756 Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilný, 1 cievka, 240 V/DC, 440 V/AC, 30 A, 1 ks

Popis

Vyvinuté pre výkonové zosilňovače, solárne invertory, veterné generátory a všetky aplikácie, v ktorých sa majú prepínať vysoké zaťaženia. Utesnená verzia.
