Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilný, 2 cievky, 440 V/AC, 50 A, 1 ks

Čierne relé s nápisom 'Zettler AZ2501P2-1C-12DK', menovité hodnoty 12V DC cievka, 40A 277V AC. Na obrázku sú štyri zapojenia.

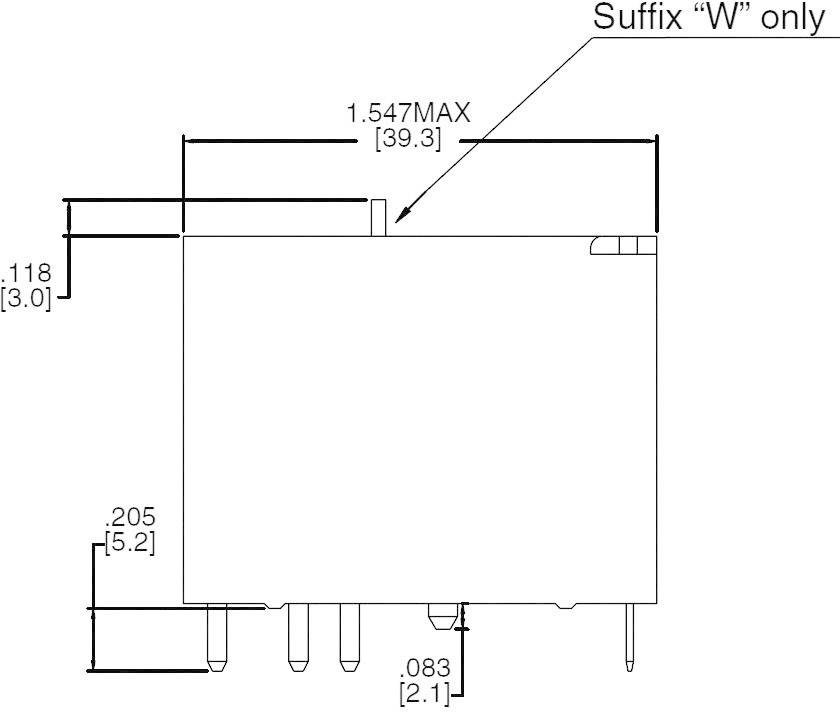

Elektrický diagram: Rozmery púzdra v palcoch a mm. Celková šírka: 1,547 palca (39,3 mm), výška: 0,118 palca (3,0 mm), hĺbka: 0,205 palca (5,2 mm).

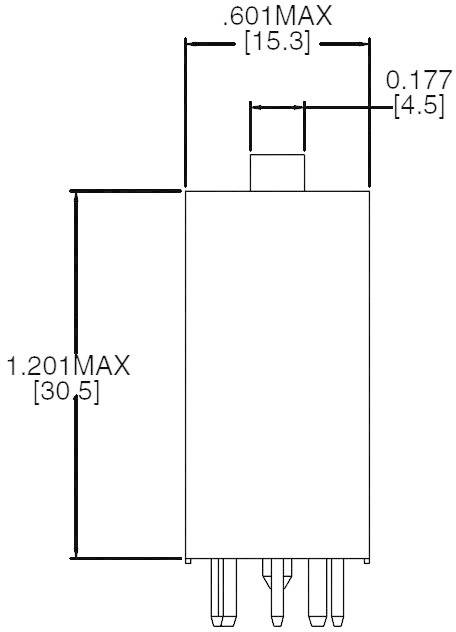

Technický výkres elektrického komponentu, zobrazuje relevantné rozmery: max. výška 1,201 palca [30,5 mm], max. šírka 0,601 palca [15,3 mm].

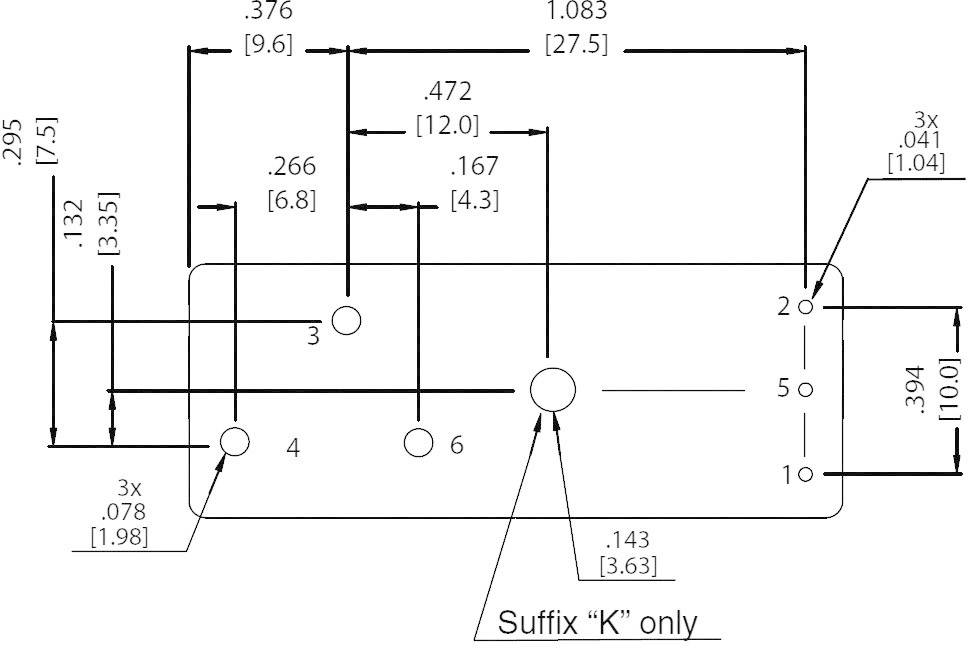

Technický výkres súčiastky s presnými rozmermi v palcoch a milimetroch. Výkres zobrazuje otvory a rozhrania.

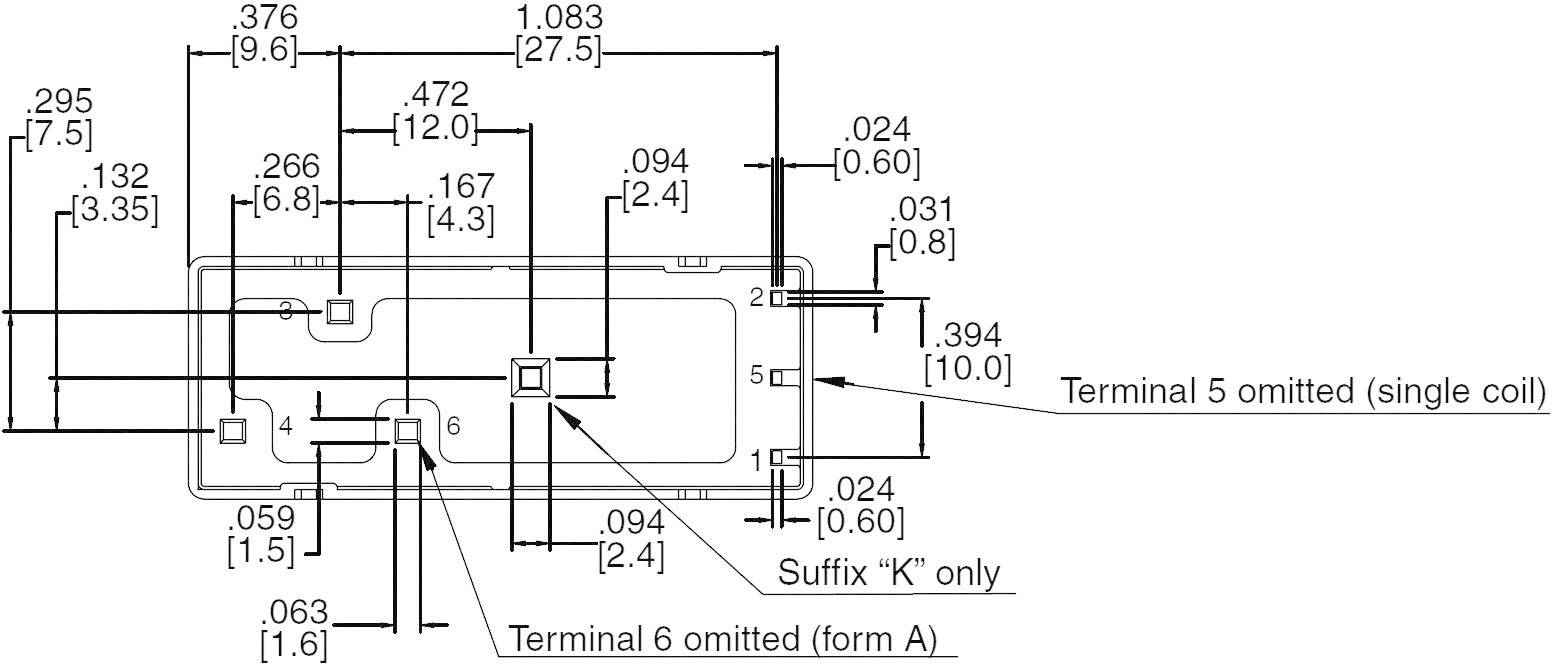

Schéma elektrického komponentu s rozmermi v palcoch a milimetroch. Prepojenia a špecifické terminály sú popísané.

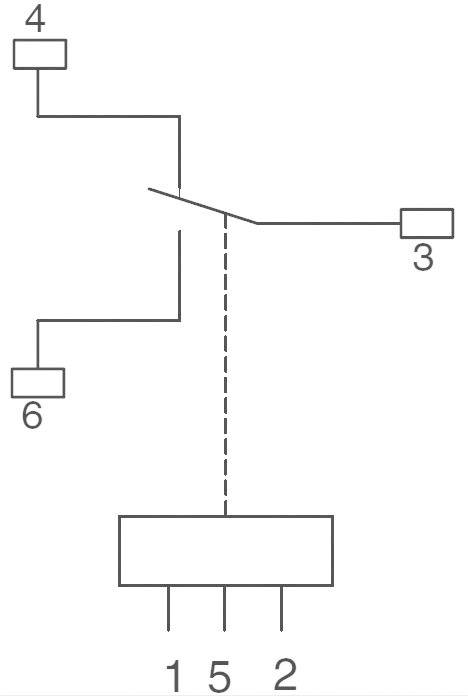

Schéma zapojenia: Prepínač spája uzly 4, 6 hore a 3 na pravej strane s centrálnym rozvádzačom dole, označeným ako 1, 5 a 2.

1/6

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

bistabilný, 2 cievky

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

440 V/AC

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

384 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bistabilné vysoko výkonné relé

Na použitie v klimatizáciách, ovládacích prvkoch osvetlenia alebo v systémoch UPS
Pre solárne aplikácie (fotovoltaické systémy, solárne invertory) alebo veterné generátory
Na spínanie vysokých záťaží

Dodatočné informácie:

Technické parametre

Kategória výrobku: relé do DPS

Typ: AZ2501P2-1C-12DK

Menovité napätie cievky: 12 V/DC

Riadiace napätie (min.): 9.6 V/DC

Riadiace napätie (max.): 15.6 V/DC

Mód riadenie: bistabilný, 2 cievky

Odpor cievky: 48 Ω

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO

Spínacie napätie (max.): 440 V/AC

Spínací prúd (max.): 50 A

Max. spínací výkon: 13850 VA

Pripojenie: spájkovacie piny

Izolačné napätie: 1500 V

Min. teplota: -40 °C

Max. teplota: +70 °C

Dĺžka: 39.3 mm

Šírka: 15.3 mm

V: 30.5 mm

Rozmer.: (d x š x v) 39.3 x 15.3 x 30.5 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 507759 Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilný, 2 cievky, 440 V/AC, 50 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507759 Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilný, 2 cievky, 440 V/AC, 50 A, 1 ks

Certifikát

Certifikát 507759 Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilný, 2 cievky, 440 V/AC, 50 A, 1 ks

Popis

Vyvinutý pre solárne invertory, klimatizáciu, ovládanie osvetlenia, systémy UPS, výkonové zosilňovače a všetky aplikácie, kde sa má spínať vysoká záťaž.

Tento text bol preložený strojovo.
