Zettler Electronics AZ2704-2A-12DTWF, AZ2704-2A-12DTWF relé do DPS, monostabilný, 1 cievka, 150 V/DC, 400 V/AC, 30 A, 1

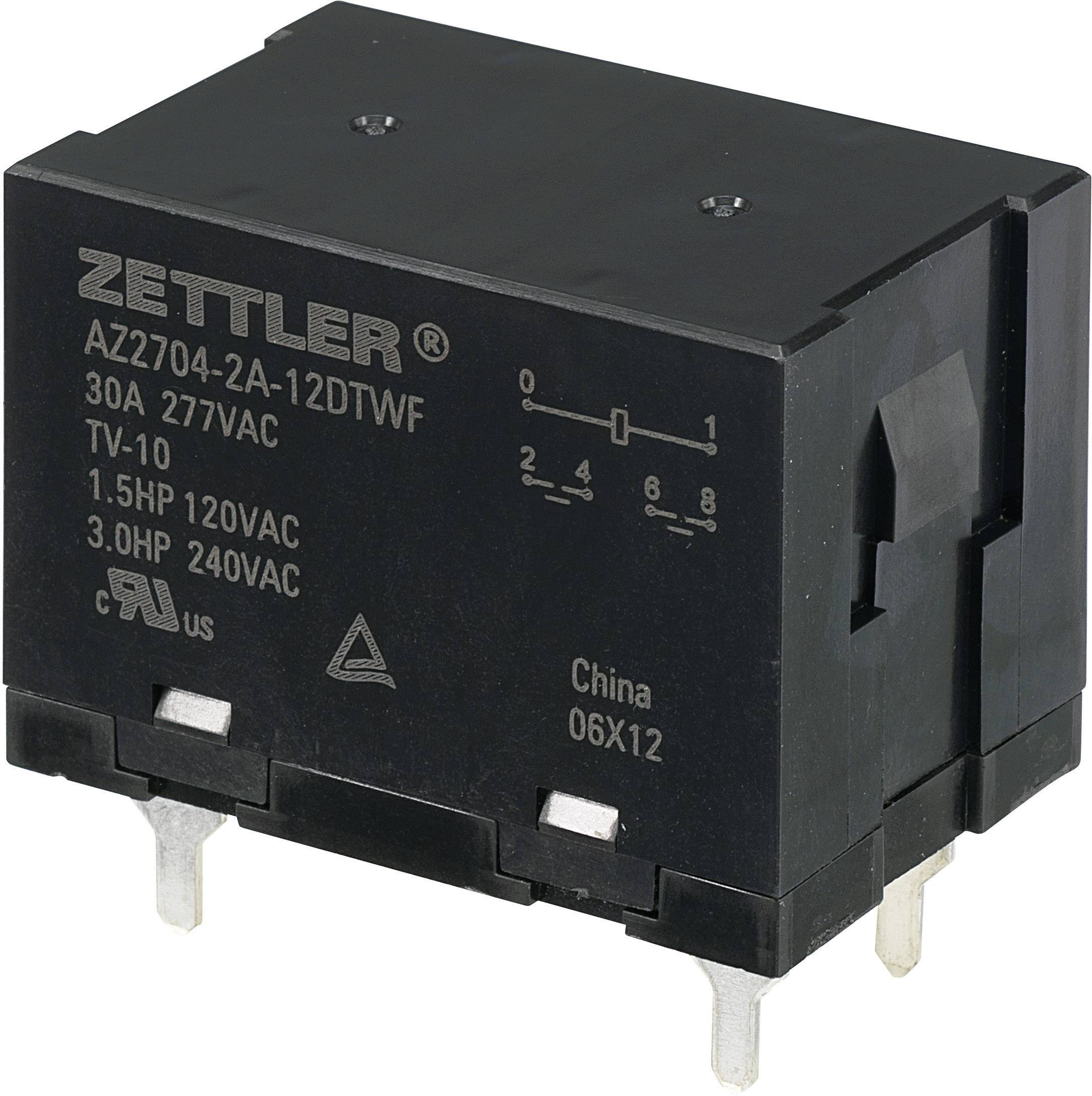

Čierne elektrické relé s nápisom 'Zettler AZ7704-2A-12DTWF', technické špecifikácie a miesto výroby.

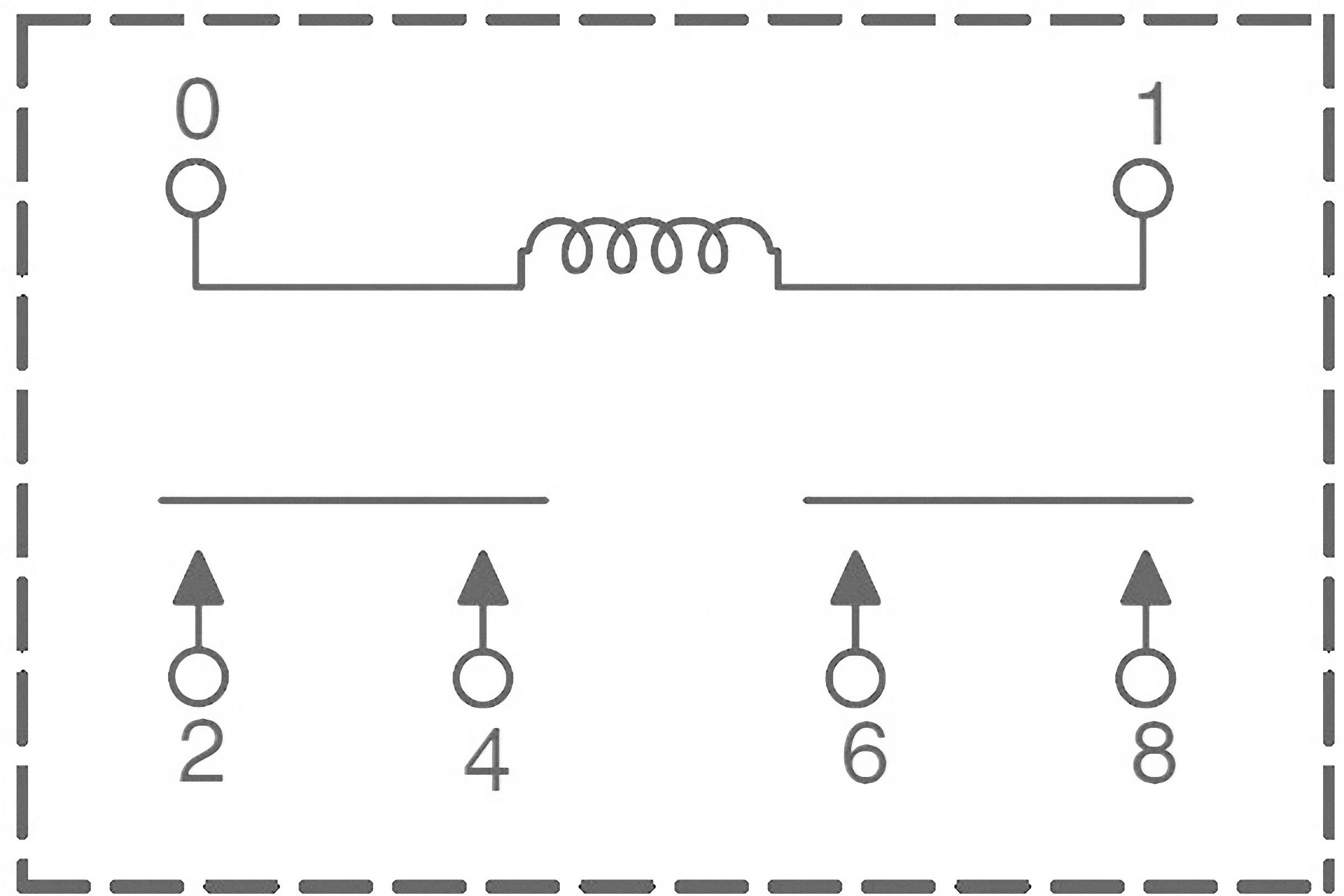

Diagram transformátora so štyrmi svorkami dole, očíslovanými 2, 4, 6, 8 a dvoma hore, očíslovanými 0 a 1. Symbol vinutia spája svorky 0 a 1.

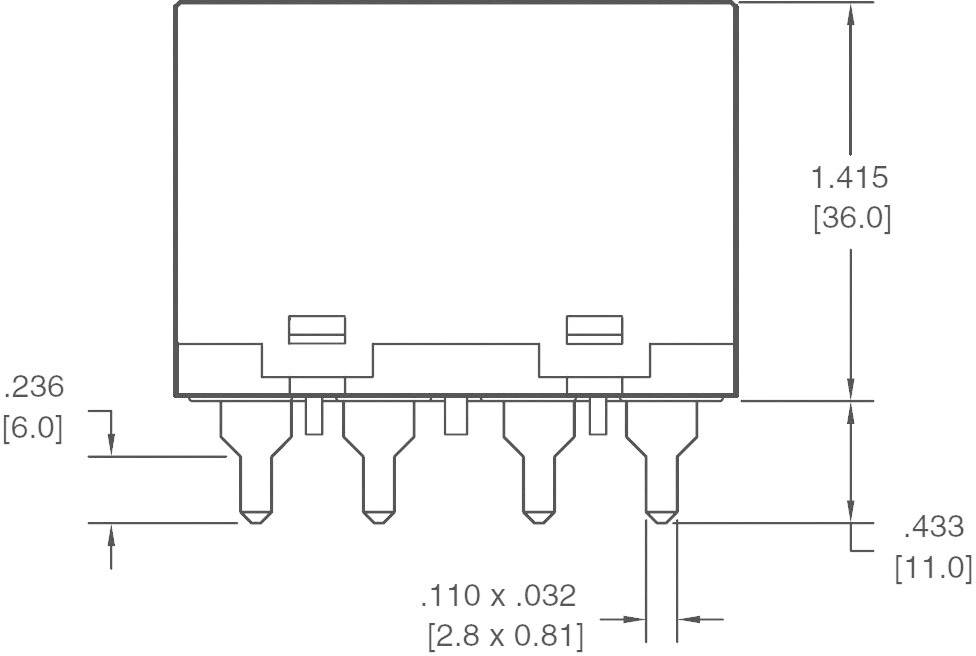

Technický výkres elektronickej súčiastky s rozmermi: šírka 1,415 palca, výška 0,433 palca, rozstup pinov 0,236 palca.

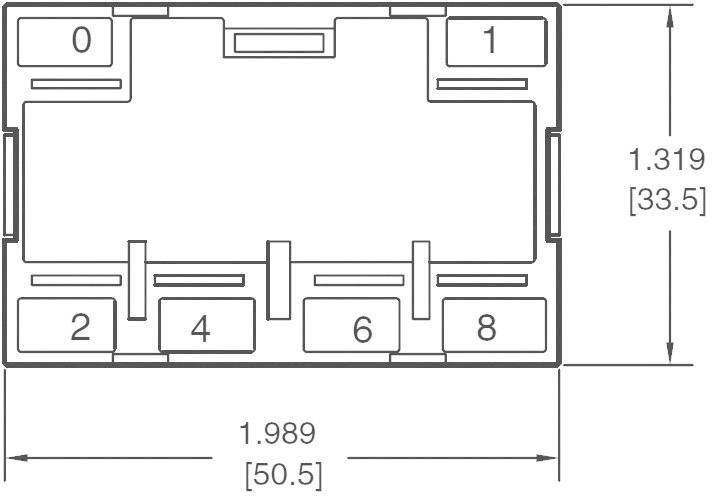

Technický výkres obdĺžnikového dielu s rozmermi v palcoch a milimetroch. Čísla v obdĺžnikových poliach sú 0, 1, 2, 4, 6, 8.

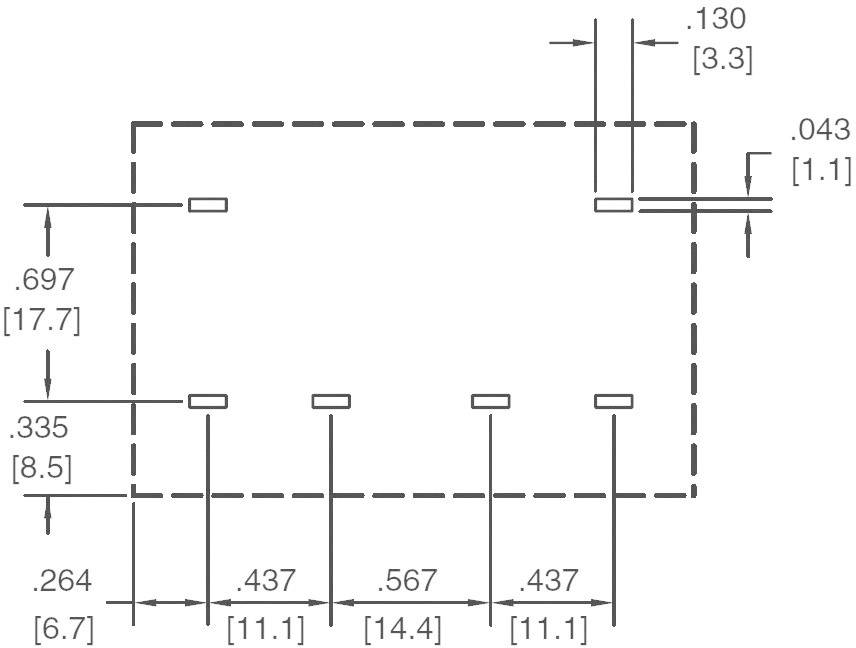

Technický výkres obdĺžnikového komponentu s rozmermi v palcoch a milimetroch. Znázorňuje vzdialenosti otvorov a vonkajšie rozmery.

1/5

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

2 spínacie

Spínacie napätie (max.)

150 V/DC

400 V/AC

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

258 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vysoko výkonové relé

Pre solárne aplikácie (fotovoltaické systémy, solárne invertory) alebo veterné generátory
Na spínanie vysokých záťaží

Dodatočné informácie:

Technické parametre

Kategória výrobku: relé do DPS

Typ: AZ2704-2A-12DTWF

Menovité napätie cievky: 12 V/DC

Riadiace napätie (min.): 9 V/DC

Riadiace napätie (max.): 16.8 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 75 Ω

Typ kontaktu: 2 spínacie

Materiál kontaktu: AgSnO

Spínacie napätie (max.): 150 V/DC
400 V/AC

Spínací prúd (max.): 30 A

Max. spínací výkon: 840 W
8310 VA

Pripojenie: spájkovacie piny

Izolačné napätie: 1500 V

Min. teplota: -40 °C

Max. teplota: +105 °C

Dĺžka: 50.5 mm

Šírka: 33.5 mm

V: 36 mm

Rozmer.: (d x š x v) 50.5 x 33.5 x 36 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 507757 Zettler Electronics AZ2704-2A-12DTWF, AZ2704-2A-12DTWF relé do DPS, monostabilný, 1 cievka, 150 V/DC, 400 V/AC, 30 A, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507757 Zettler Electronics AZ2704-2A-12DTWF, AZ2704-2A-12DTWF relé do DPS, monostabilný, 1 cievka, 150 V/DC, 400 V/AC, 30 A, 1

Certifikát

Certifikát 507757 Zettler Electronics AZ2704-2A-12DTWF, AZ2704-2A-12DTWF relé do DPS, monostabilný, 1 cievka, 150 V/DC, 400 V/AC, 30 A, 1

Popis

Vyvinutý pre výkonové zosilňovače, solárne invertory, veterné generátory a pre všetky aplikácie, kde sa má spínať vysoká záťaž.
