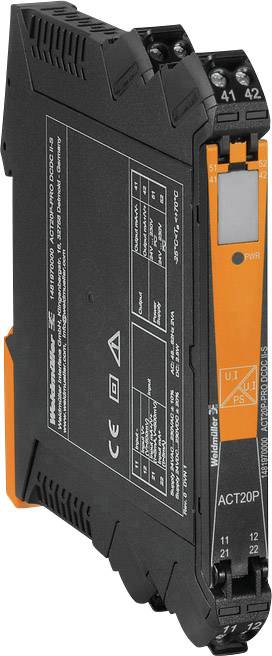

Zosilňovač izolácie signálu, prevodník / izolátor signálu, univerzálny, napájanie 24… 230 V AC / DC, vstup: univerzálny
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
menič signálu
Vstupný signál max. (Prúd)
100 mA
Vstupný signál max. (Napätie)
300 V
Typ
ACT20P-PRO DCDC II-S
Rozmer.
(d x š x v) 113.7 x 12.5 x 119.2 mm
Datasheety: (PDF)
5 Ks
Počet
Celkom (389,43 € / kus)
389,43 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Technické parametre
- Hmotnosť: 130 g
- Prevádzková teplota: - 25 ° C - +70 ° C
- Skladovacia teplota: -40 ° C - +85 ° C
- Počet vstupov: 1
- Galvanické oddelenie: trojcestný izolátor medzi vstupom / výstupom / napájaním
- Presnosť:<0,05% z rozsahu merania
- Medzná frekvencia (-3 dB):>10 kHz /<10 Hz
- Nosná lišta: TS 35
- Typ displeja: Dot-matrixový displej s rolovacím textom, zelený
- Spotreba prúdu: 2.3 W
- Kroková doba odozvy:<50 us
- Impulzné výdržné napätie: 5 kV (1,2 / 50 us)
- Napätie odporu záťaže:>1 kΩ
- Ofsetový prúd: 20 µA
- Ofsetové napätie:<10 mV
- Prierez káblového pripojenia AWG, min.: AWG 26
- Prierez drôtu, AWG, max.: AWG 12
- Uťahovací moment, min.: 0,4 Nm
- Uťahovací moment, max.: 0,6 Nm
- Typ
ACT20P-PRO DCDC II-S
- Kategória výrobku
menič signálu
- Vstupný signál max. (Prúd)
100 mA
- Vstupný signál max. (Napätie)
300 V
- Rozmer.
(d x š x v) 113.7 x 12.5 x 119.2 mm
- Pripojenie
skrutkovací
- Výstupný signál (napätie)
0 V-10 V
- Výstupný signál (prúd)
0 mA-20 mA
- Prevádzkové napätie
600 V (max)
- Prevádzkové napätie max.
600 V
- Záťaž
600 Ω
- Vstupný signál (napätie)
300 V
- Vstupný signál (prúd)
100 mA
- Vstupný odpor
1000000 Ω
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Šírka
12.5 mm
- V
119.2 mm
- Dĺžka
113.7 mm
- Spĺňa RoHS
áno
- Max. okolitá teplota
+70 °C
- Napájacie napätie (num.)
230 V/AC
230 V/DC
- Pevný prierez (max.)
2.5 mm²
- Prierez pevný (min.)
0.5 mm²
Other
12.5
119.2 mm
113.7 mm
2 W
-20-60 °C
Screw connection
IP20
None
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1765564 Zosilňovač izolácie signálu, prevodník / izolátor signálu, univerzálny, napájanie 24… 230 V AC / DC, vstup: univerzálny
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1765564 Zosilňovač izolácie signálu, prevodník / izolátor signálu, univerzálny, napájanie 24… 230 V AC / DC, vstup: univerzálny
Popis
Univerzálny izolačný zosilňovač na zaznamenávanie elektrických a fyzikálnych veličín s galvanickým oddelením.
