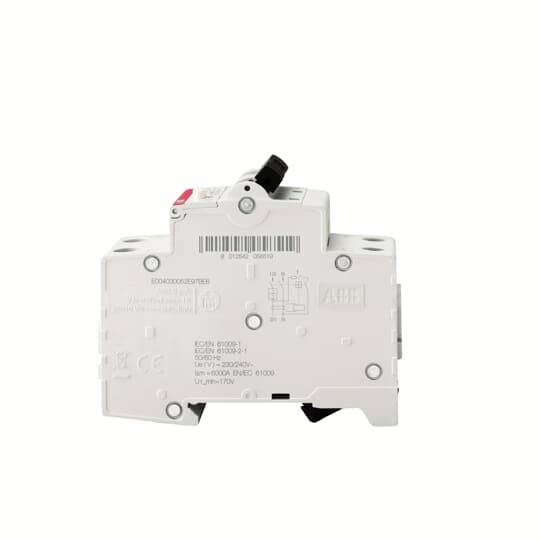

ABB 2CSR275580R1165 prúdový chránič/elektrický istič pre zmiešané frekvencie 16 A 0.03 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
B
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
16 A
Datasheety: (PDF)
Technické parametre
- Menovité napätie
240 V
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
2
- Spúšťacie charakteristika
B
- Jmenotivý zvyškový prúd
0.03 A
- Rozmer.
(d x š x v) 150 cm x 50 mm x 100 mm
- Obsah
1 ks
- Menovitý prúd
16 A
- Menovitý prúd - filter
16 A
- Prevedenie
pre zmiešané frekvencie
- Vypínanie
10 kA
- Šírka
50 mm
- V
100 mm
- Dĺžka
150 cm
- Hĺbka
69 mm
AC
69 mm
16 A
240 V
B
500 V
0.03 A
F
0 kA
3
3
2
2
50/60 Hz
IP20
1
ÁNO
15 kA
NIE
-25-55 °C
NIE
2
NIE
4 kV
10 kA
Undelayed
10 kA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3119267 ABB 2CSR275580R1165 prúdový chránič/elektrický istič pre zmiešané frekvencie 16 A 0.03 A
Popis
Spínače FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu jednofázových obvodov pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zvyškovou zložkou prúdu do 10 mA voči zemi. Rovnako ako ochrana proti chybám (ochrana pred nepriamym dotykom), doplnková ochrana a protipožiarna ochrana. Spĺňajú produktové normy IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21), DIN EN 62423 (VDE 0664-40).
Oblasti použitia zahŕňajú domáce, komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu s odolnosťou proti rázovému prúdu (priebeh rázového prúdu 8/20 μs) = 3 000 A proti náhodnému vypnutiu a 10 ms krátkodobému oneskoreniu. DS201 MF sú citlivé na zmiešanú frekvenciu, špeciálne pre jednofázové elektronické spotrebiče s frekvenčnými meničmi, s frekvenčným rozsahom 1 - 1 000 Hz na detekciu zvyškového prúdu.
Menovitá spínacia kapacita podľa IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MF Typ F je 1-pólové chránené (LS), 2-pólové spínanie.
Tento text bol preložený strojovo.
Oblasti použitia zahŕňajú domáce, komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu s odolnosťou proti rázovému prúdu (priebeh rázového prúdu 8/20 μs) = 3 000 A proti náhodnému vypnutiu a 10 ms krátkodobému oneskoreniu. DS201 MF sú citlivé na zmiešanú frekvenciu, špeciálne pre jednofázové elektronické spotrebiče s frekvenčnými meničmi, s frekvenčným rozsahom 1 - 1 000 Hz na detekciu zvyškového prúdu.
Menovitá spínacia kapacita podľa IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MF Typ F je 1-pólové chránené (LS), 2-pólové spínanie.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
