Name: ABB AF305-30-11-13 stýkač 4 spínacie, 1 rozpínací 160 kW s pomocným kontaktom Single 1 ks
Brand: ABB
SKU: 3111036
Availability: BackOrder

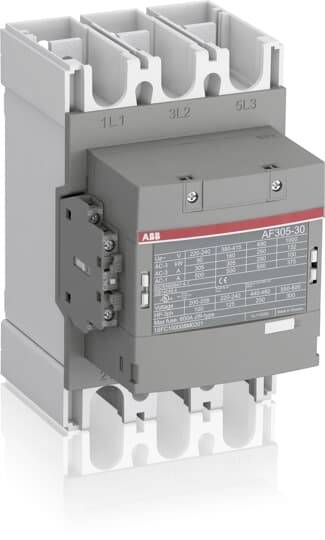

Trojpólový výkonový spínač od ABB s modelovým číslom a špecifikáciami na štítku, určený pre priemyselné použitie.

Kategória výrobku

stýkač

Výkon

160 kW

Pripojenie

skrutkovací

Druh obalu

Single

Typ

AF305-30-11-13

Datasheety: (PDF)

Doručenie: Št 12. 11.

Počet

Celkom (1 679,00 € / kus)

1 679,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Single

Kategória výrobku: stýkač

Typ: AF305-30-11-13

Typ kontaktu: 4 spínacie
1 rozpínací

Pomocný kontakt: 4 spínacie

Riadiace napätie (min.): 100 V/AC
100 V/DC

Riadiace napätie (max.): 250 V/AC
250 V/DC

Rozsah riadiaceho napätia: 100, 100 - 250, 250 V/AC, V/DC

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 500 A

: 160 kW

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

Obsah: 1 ks

: 140

: 225 mm

: 180 mm

: NIE

: 160 kW

: 3

: 0

: 1

: 1

: 305 A

: 500 A

: 100-250 V

: 100-250 V

: 100-250 V

: Rail connection

: 1000-1000 V

: 1000-1000 V

: AC/DC

: 93.213

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3111036 ABB AF305-30-11-13 stýkač 4 spínacie, 1 rozpínací 160 kW s pomocným kontaktom Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3111036 ABB AF305-30-11-13 stýkač 4 spínacie, 1 rozpínací 160 kW s pomocným kontaktom Single 1 ks

Popis

Stykače AF116 až AF750 od 55 do 400 kW AC-3 (400 V) predstavujú kompaktný rad s AC/DC riadením a veľmi širokými rozsahmi napätia cievok. Iba 4 cievky pokrývajú riadiace napätia od 20...500 VDC do 24...500 VAC - bez potreby ďalších odrušovacích prvkov. To znamená, že sa môžu používať na celom svete a len s malými obmenami. AF116 až AF370 sú dostupné aj vo verziách, ktoré je možné ovládať priamo z PLC, od AF400 je štandardne k dispozícii vstup PLC. Stýkače AF spínajú silové obvody s motormi, mierne indukčné alebo neindukčné záťaže. Pripojiteľné príslušenstvo zahŕňa až 2 2-pólové pomocné spínače, ktoré možno namontovať vpravo a vľavo. Všetky pomocné normálne zatvorené kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1 dodatkom L. Ďalšie príslušenstvo, ako sú kryty svoriek, pomôcky na zapojenie a uzamykacie články atď.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
