Name: ABB AFS09Z-30-22-30 stýkač 5 spínacích kontaktov, 2 rozpínacie 4 kW s prepäťovou ochranou Piece 1 ks
Brand: ABB
SKU: 3105187
Availability: BackOrder

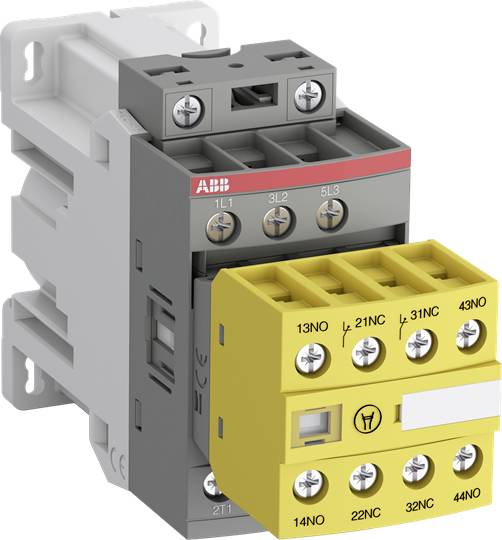

Technická súčiastka (stykač) s viacerými pripojeniami; šedo-červený vzadu, žltý vpredu. Používa sa na ovládanie elektrických obvodov.

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

4 kW

Pripojenie

skrutkovací

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Št 12. 11.

Počet

Celkom (164,99 € / kus)

164,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: AFS09Z-30-22-30

Počet pólov: 3-pólové

Typ kontaktu: 5 spínacích kontaktov
2 rozpínacie

Pomocný kontakt: 5 spínacích kontaktov

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Konštantný prúd (max.): 25 A

: 4 kW

Vlastnosti: s prepäťovou ochranou

Pripojenie: skrutkovací

Obsah: 1 ks

: NIE

: 4 kW

: 3

: 0

: 2

: 2

: 9 A

: 25 A

: 24-24 V

: Screw connection

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3105187 ABB AFS09Z-30-22-30 stýkač 5 spínacích kontaktov, 2 rozpínacie 4 kW s prepäťovou ochranou Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3105187 ABB AFS09Z-30-22-30 stýkač 5 spínacích kontaktov, 2 rozpínacie 4 kW s prepäťovou ochranou Piece 1 ks

Popis

3-pólové stýkače AFS..Z sú určené pre aplikácie v oblasti bezpečnosti strojov. Sú dodávané s trvalo namontovanými farebne odlíšenými blokmi pomocných kontaktov na prednej strane, vďaka čomu sú ideálne na monitorovanie a riadenie silových obvodov obsahujúcich motory, mierne indukčné alebo neindukčné záťaže. Stykače umožňujú priame ovládanie cez výstupy PLC ≥24V DC 250mA s veľmi nízkym prídržným výkonom iba 1,7W. Integrované pomocné kontakty sú pozitívne vedené a navrhnuté ako zrkadlové kontakty podľa IEC60947-5-1 dodatku L. Majú tiež zabudovanú prepäťovú ochranu a nevyžadujú žiadne ďalšie hasiace prvky. Minimálna spínacia kapacita pomocných kontaktov 12V / 3mA, s poruchovosťou 10-7 podľa IEC 60947-5-4.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
