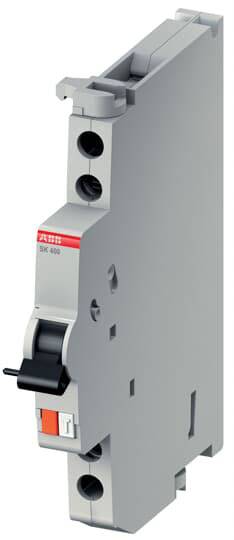

ABB SK40011-R svorkovnice 1 ks 1 spínací, 1 rozpínací

Pomocné a signálne kontakty sú v prípade ističa pripevnené k ochranným zariadeniam vľavo alebo voliteľne vpravo. K dispozícii je verzia s integrovaným kontaktom pre pomocné a signálne kontakty, ktoré sú napájané cez pomocné prípojnice SMISSLINE LA alebo LB. Možné je aj konvenčné napájanie cez terminály. Pomocný kontakt funguje rovnako ako hlavné kontakty. Signálny kontakt funguje iba pri elektrickom spustení. To je možné simulovať pomocou testovacieho tlačidla. Po každom vypnutí musí byť signálny kontakt vrátený do pôvodnej polohy pomocou oranžového resetovacieho tlačidla. Pomocné a signálne kontakty s 1 NO a 1 NC a bod podpory pripojenia sú dodávané s kontaktným kusom pre priamy kontakt na zásuvke Smissline TP. Kolektívny alarm signálnych kontaktov, ako pomocné a signálne kontakty s 2 NO a 2 NC, majú dva kontaktné diely. Kolektívny alarm signálneho kontaktu s kontaktom cez pomocné prípojnice LA, LB: S týmto doplnkovým prvkom je možné implementovať nákladovo efektívne riešenie hromadného poplachu bez dodatočného zapojenia.
