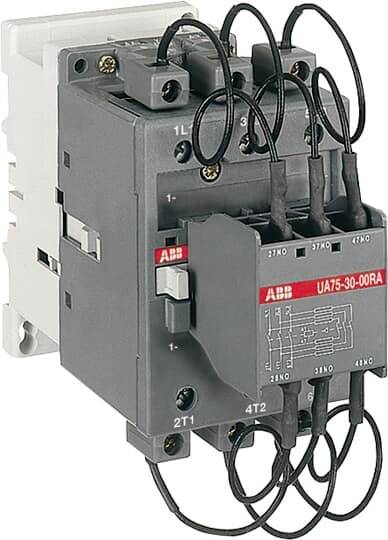

ABB UA75-30-00RA-84 kondenzátorový stýkač 3 spínacie S odporom Single 1 ks

3-pólové stýkače UA75-30-00RA na spínanie kondenzátorov možno použiť v systémoch, kde je špičkový prúd výrazne vyšší ako 100-násobok menovitého efektívneho prúdu. Stykače sa dodávajú kompletne s tlmiacimi odpormi a musia sa používať bez prídavných tlmiviek. Ich elektrická životnosť je 250 000 spínacích cyklov pri Ue< 500 V a 100 000 operácií pri 500 V ≤ Ue ≤ 690 V. Stykače UA..RA sú vybavené špeciálnym predným blokom, ktorý zaisťuje sériové vloženie 3 tlmiacich odporov do obvodu na obmedzenie prúdovej špičky pri napájaní kondenzátorovej banky . Ich zapojenie zabezpečuje aj prednabíjanie kondenzátorov na obmedzenie druhej prúdovej špičky pri zapnutí hlavných pólov. Použitím odporov môže byť najvyšší prúdový vrchol kondenzátora pri zapnutí zoslabený, bez ohľadu na jeho veľkosť. 3-pólové stýkače radu UA...RA sú riešené v blokovom prevedení.
- Hlavné póly: 3 hlavné póly
- Riadiaci obvod: na striedavý prúd s vrstveným magnetickým obvodom
