akYtec ITP15 digitálny panelový merač, Stĺpcový graf ITP15, ITP15

Meracie zariadenie s farebnou stupnicou: 0 až 50 zelená, 50 až 100 červená. Zobrazuje aktuálny stav alebo nameranú hodnotu.

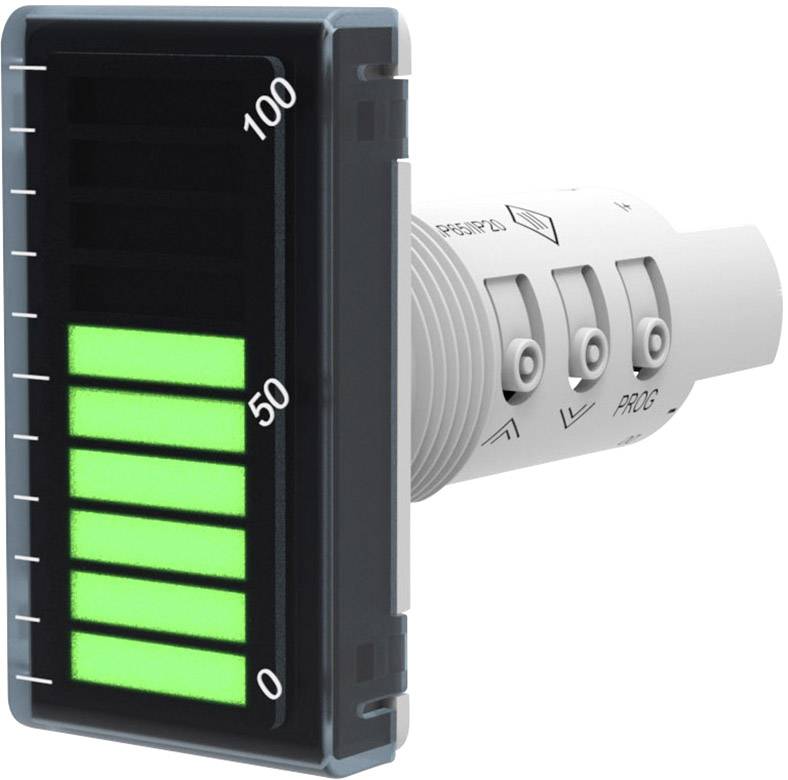

Indikátor stavu batérie so 6 zo 10 zelenými segmentmi. Vedľa stupnica od 0 do 100 zobrazujúca úroveň nabitia.

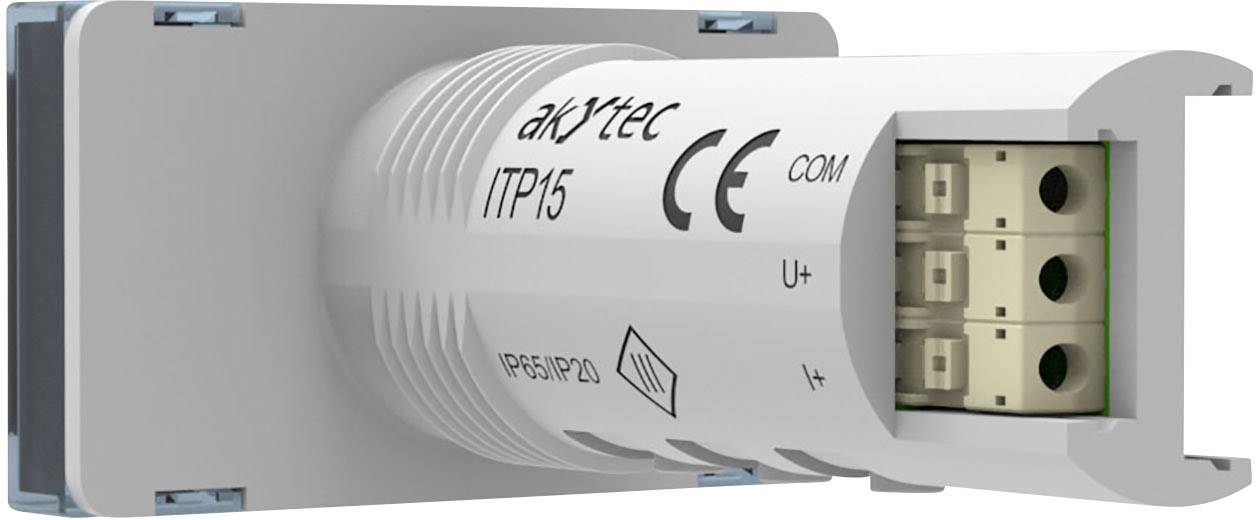

Biela elektronická komponenta s nápisom 'akYtec ITP15', zobrazujúca pripojovacie svorky a CE značku.

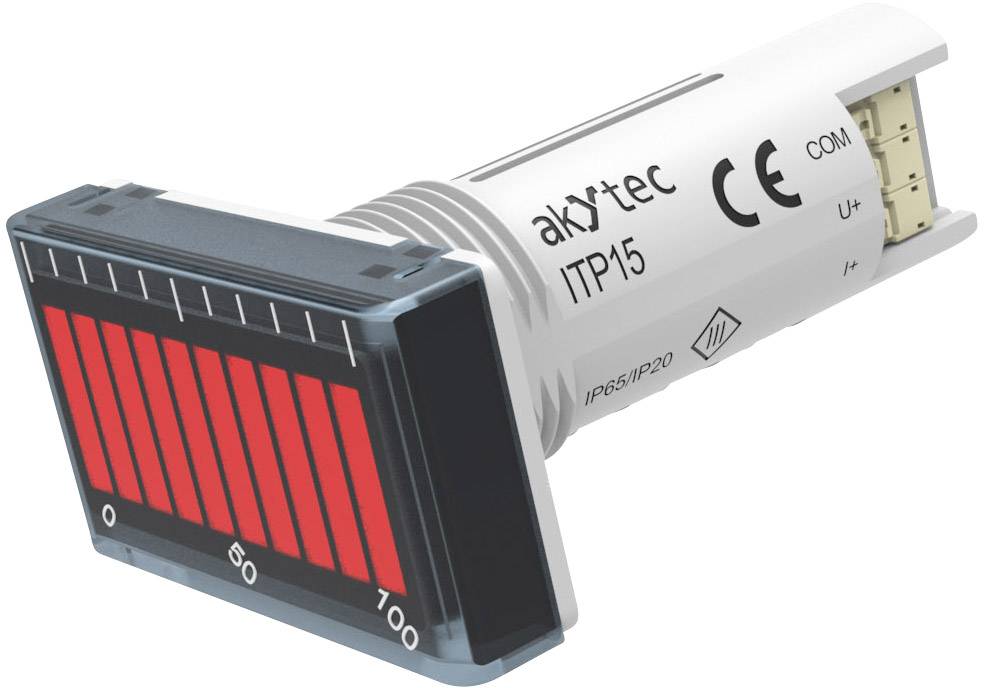

Digitálny zobrazovacie zariadenie s červenou LED stupnicou od 0 do 100. Značka ukazuje 70. Označené ako 'akYtec ITP15' so symbolmi CE a IP65/IP20.

1/4

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

30 Ks

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: prúd
napätie AC
napätie DC

Rozsah merania (min.): 0 mA
0 V

Typ: ITP15

Rozsah merania (max.): 20 mA
10 V

Technológia displeja: LED

: IP65 (vpredu)
IP20 (zadná strana)

Prevádzkové napätie: 24 V

Rozmer.: (Ø x v) 22.5 mm x 26 mm

Hmotnosť: 30 g

Prevádzkové napätie max.: 30 V

Min. prevádzkové napätie: 10 V

Osvetlenie displeja: červené
zelené

Vlastnosti: farebná stupnica

Šírka: 48 mm

V: 26 mm

Dĺžka: 65 mm

(Ø): 22.5 mm

Na stiahnutie

Datasheet

Datasheet 2239890 akYtec ITP15 digitálny panelový merač, Stĺpcový graf ITP15, ITP15

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2239890 akYtec ITP15 digitálny panelový merač, Stĺpcový graf ITP15, ITP15

Na stiahnutie

Na stiahnutie 2239890 akYtec ITP15 digitálny panelový merač, Stĺpcový graf ITP15, ITP15

Popis

Stĺpcový graf ITP15 je kompaktný procesný displej, ktorý je určený na vizualizáciu analógového vstupného signálu v rozsahu od 0 do 100% s desaťsegmentovým displejom. Vstupným signálom môže byť buď lineárny napäťový signál 0 (2) -10 V alebo prúdový signál 0 (4) -20 mA. Vďaka valcovému tvaru montážnej časti krytu môže byť zariadenie umiestnené vertikálne alebo horizontálne bez zmeny montážneho výrezu. ITP15 sa hodí do štandardného výrezu Ø 22,5 mm. Výrezy tohto priemeru sa často používajú na montáž štandardných signálnych svetiel alebo tlačidiel na ovládacie skrinky alebo ovládacie panely. Okrem toho má ITP15 tranzistorový výstup NPN, ktorý umožňuje dvojbodové riadenie nízkonapäťového relé až do 42 V DC / 200 mA.

Tento text bol preložený strojovo.

Prevedenie

Stĺpcový graf nameranej hodnoty Rozsah displeja 0 ... 100% 10 dvojfarebných (zelených / červených) stĺpcov po 10% Konfigurovateľný analógový vstup (0-5 mA, 0 (4) -20 mA, 0 (2) -10 V) Dvojbodové ovládanie s NPN Nastavenia alarmov v režime tranzistora 2 blikania (rýchle / pomalé)
