Allnet ALL16881PC Phase Coupler hotový modul Vstupné napätie (rozsah): 400 V/AC (max.)

Domáca sieťová powerline adaptér, zapojiteľný do rozvádzača, biela farba, technické zariadenie pre sieťové pripojenia v budovách.

Schematický náčrt distribučného elektrického systému s meracími okruhmi, ističmi a signálnymi mostíkmi.

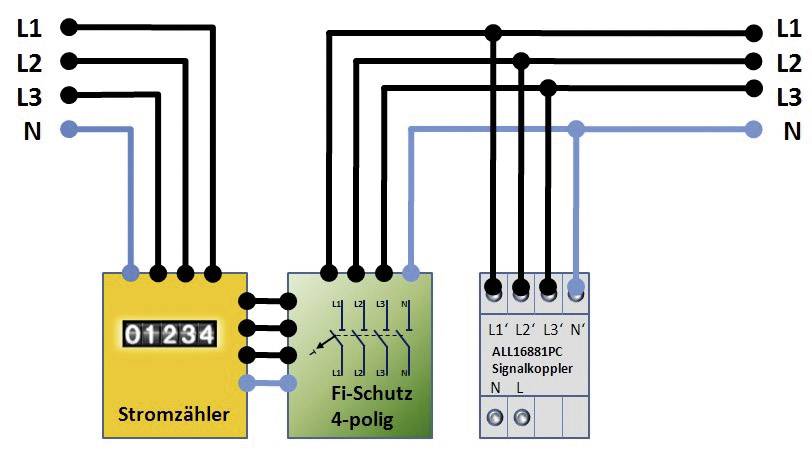

Elektromer ukazuje '01234'. Zapojenie elektrometra cez '4-pólový prúdový chránič' do 'signálového spínača' s L1, L2, L3, N.

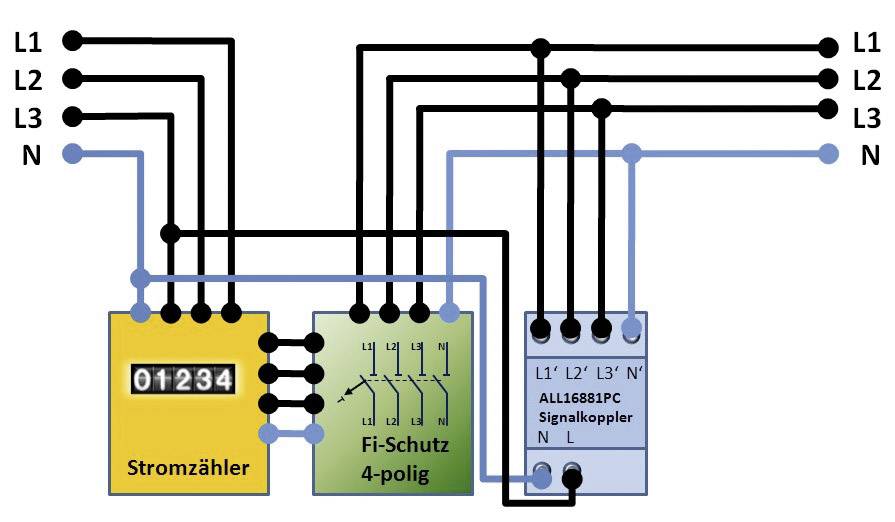

Schéma zapojenia elektromerača a 4-pólového prúdového chrániča so signálnym prevodníkom. L1, L2, L3 a N sú označené.

1/4

Datasheety: (PDF)

Doručenie: Št 10. 9.

7 Ks

Počet

Celkom (121,94 € / kus)

121,94 €

bez DPH.

Doprava zadarmo

Už len 7 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Fázový väzbový člen napájacieho vedenia / signálny spriahač

Prenáša signály elektrického vedenia v 3-fázovom systéme cez viaceré obvody

Technické parametre

Kategória výrobku: Phase Coupler

Prevedenie: hotový modul

Vstupné napätie (max.): 400 V/AC

Hmotnosť: 0.132

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1306912 Allnet ALL16881PC Phase Coupler hotový modul Vstupné napätie (rozsah): 400 V/AC (max.)

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1306912 Allnet ALL16881PC Phase Coupler hotový modul Vstupné napätie (rozsah): 400 V/AC (max.)

Popis

Fázový väzbový / signálny mostík ALLNET Powerline na montáž na DIN lištu, 3-fázové prevedenie + extra galvanicky oddelená fáza na premostenie FI_spínačov, domová väzba alebo väzba cez elektromery, frekvenčný rozsah 1-70 MHz, teplotný rozsah: -25 ° ... + 50 ° C.

3 fázy + "L / N". Lepšia väzba zvyšuje dosah v porovnaní so štandardnou fázovou väzbou. S týmto adaptérom je možné pripojiť niekoľko obvodov. FI môžu byť premostené niekoľkými ALL16881PC.

Tento text bol preložený strojovo.

Prevedenie

ALL16881PC AC 250/440 V 50/60 Hz
Zariadenia Powerline v rôznych fázach a obvodoch môžu teraz navzájom komunikovať
Frekvenčný rozsah 1 ~ 70 MHz
Inštalácia na lištu DIN HUT
Vhodné na premostenie signálov cez ističe FI a elektromery.
