Name: Arduino ASX00055 Arduino rozširujúce platina
Brand: Arduino
SKU: 3132746
Availability: OutOfStock

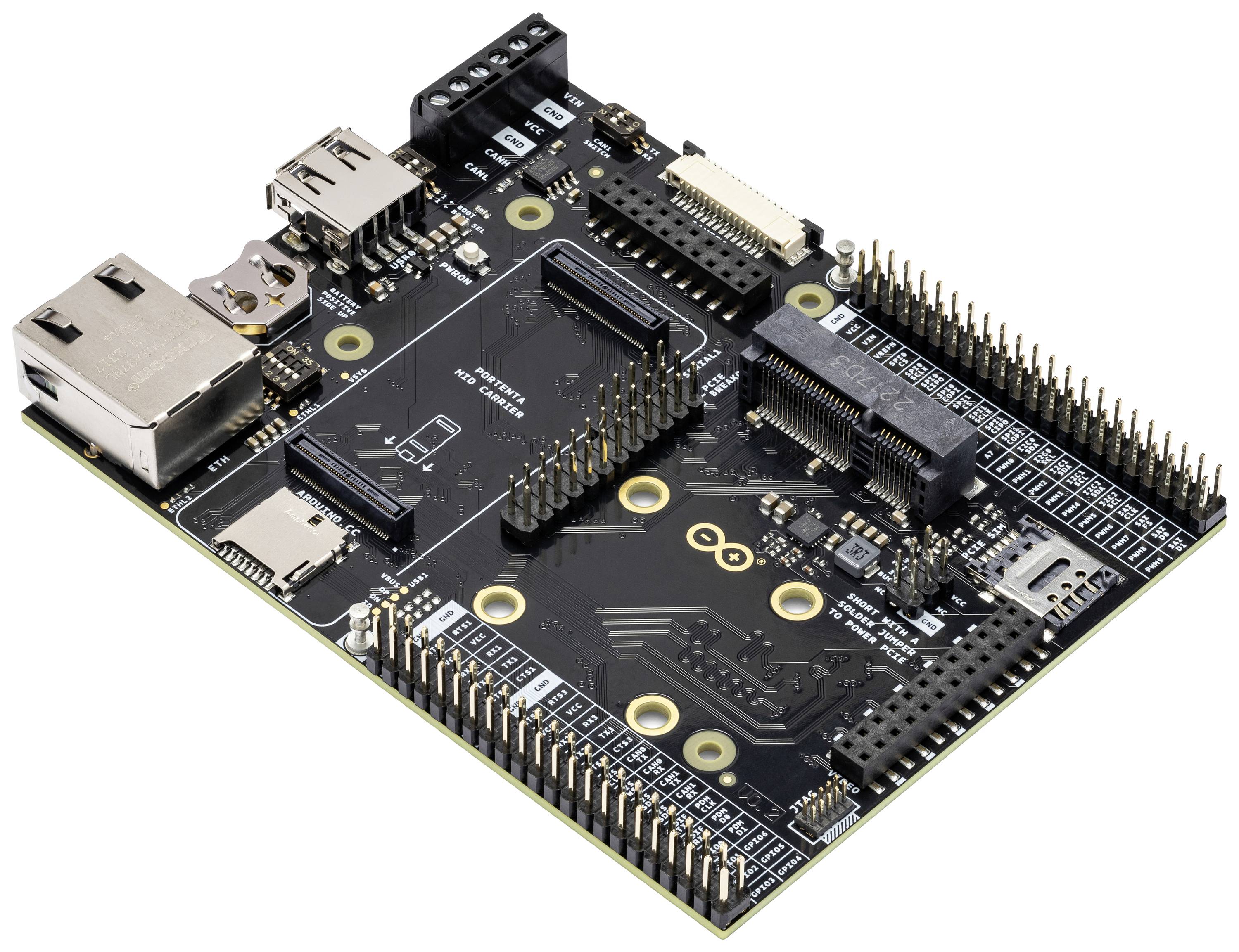

Vývojová doska Arduino s rôznymi portami a komponentmi pre hardvérový vývoj a prototypovanie.

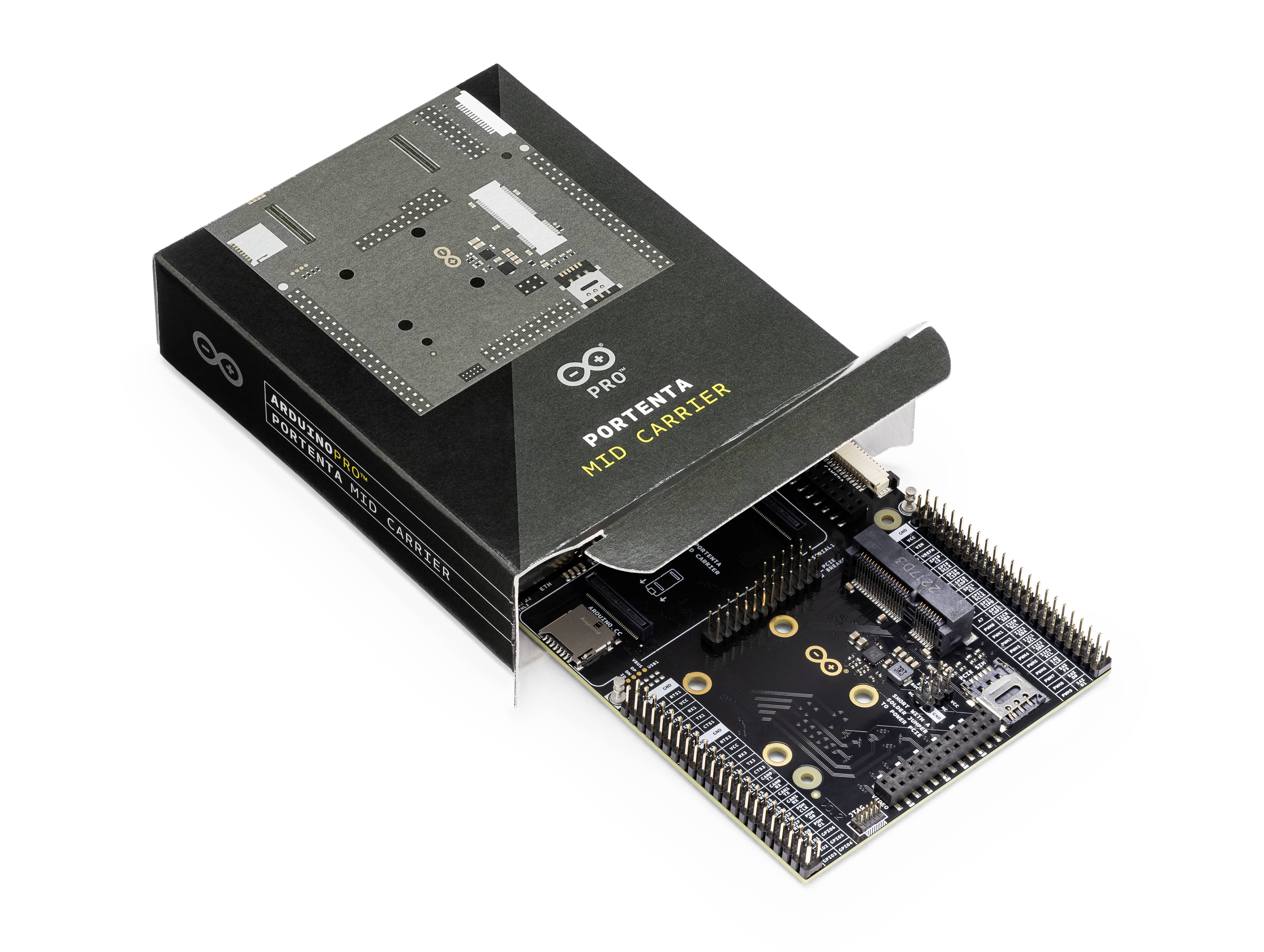

Arduino Pro Portenta H7 a nosná doska v otvorenej čiernej krabici. Viditeľné sú elektronické komponenty a konektory.

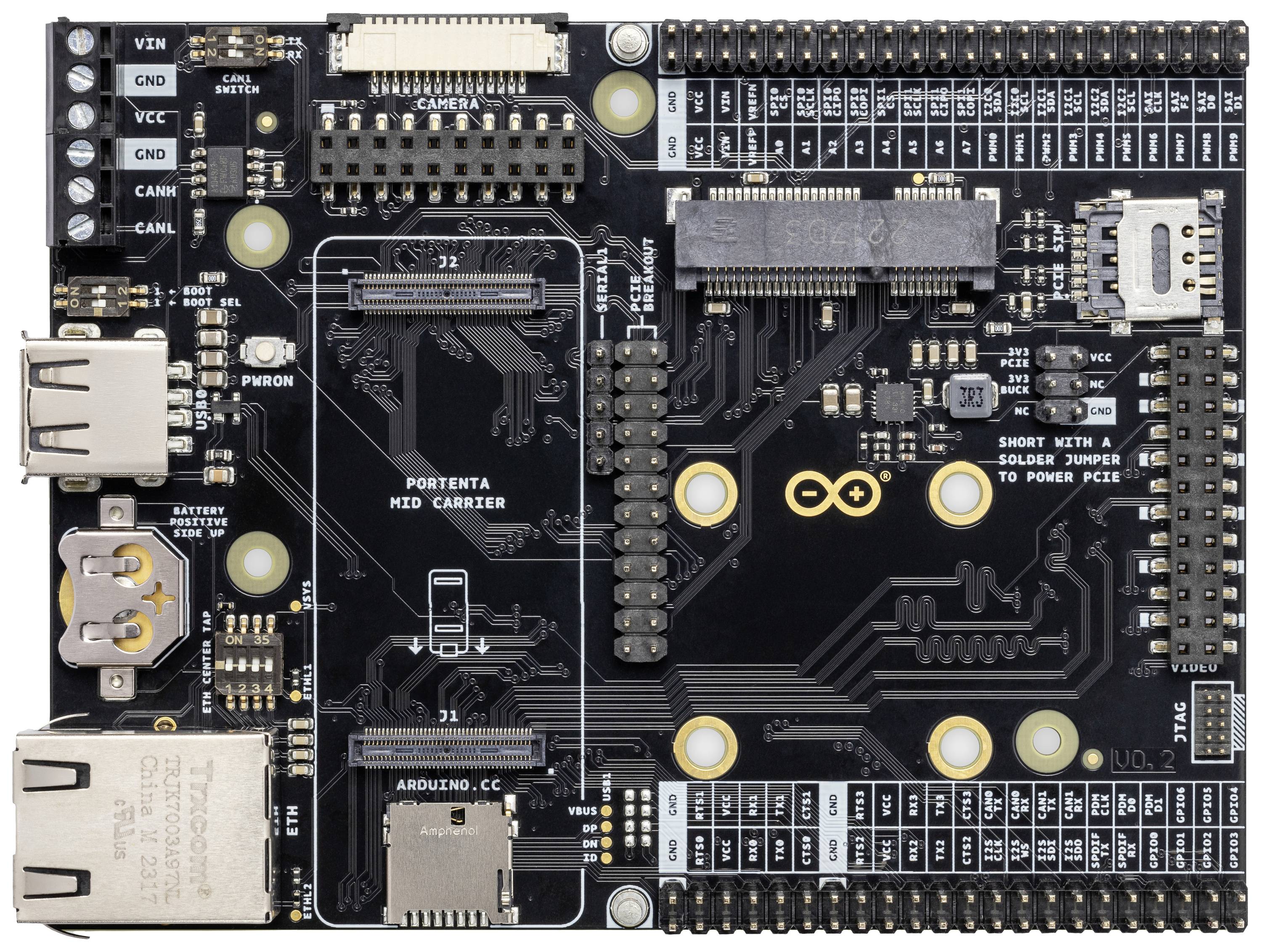

Elektronická doska plošných spojov s konektormi a komponentmi, označená ako 'Portenta Max Carrier', zobrazuje rôzne elektrické obvody a porty.

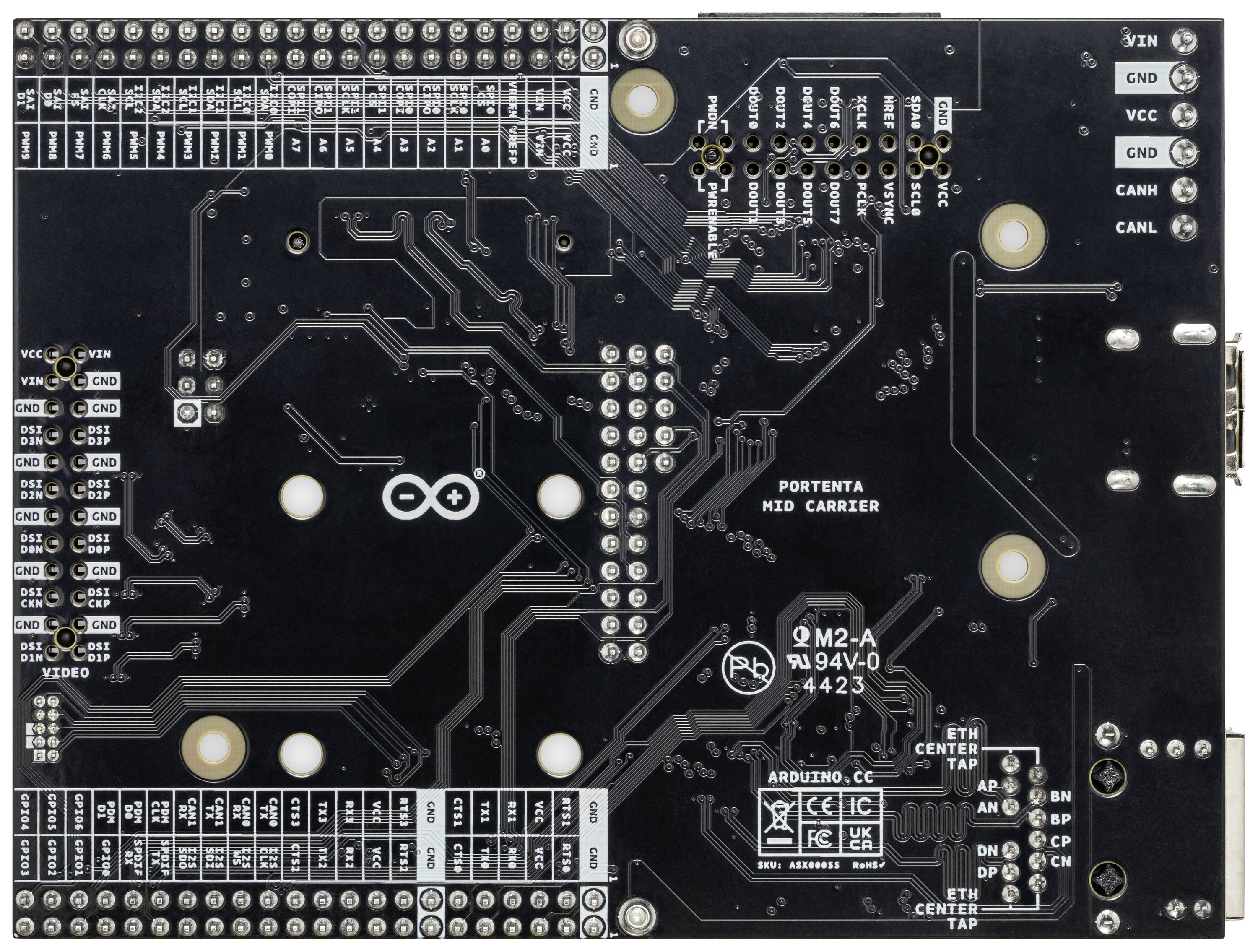

Zadná strana elektronickej dosky plošných spojov s rôznymi konektormi, vodivými dráhami a vyznačenými oblasťami pre montáž komponentov.

Nosič "Portenta Mid Carrier" s krabicou a obrázkom dosky. Text popisuje technické detaily konektorov, rozhraní a funkcií.

1/5

Datasheety: (PDF)

Momentálne nedostupné

Celkom (69,99 € / kus)

69,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Stredný nosič Arduino Portenta

Konektor
Vysokohustotné konektory kompatibilné s produktmi Portenta
1x USB-A zásuvka
1x Gigabit Ethernet port (RJ45)
1x CAN so vstavaným transceiverom
1x CAN bez transceivera
1x mPCIe konektor
1x pripojenie kamery MIPI
1x konektor kamery Arducam
1x slot na microSD kartu
1x slot RTC LiPo batérie
1x Giga Display Shield konektor

Technické parametre

Prevádzková teplota: -40°C až +85°C

Kategória výrobku: Arduino rozširujúce platina

Dĺžka: 86.5 mm

Šírka: 114 mm

Vhodné pre: Arduino

Rozhranie: Ethernet

Séria: Portenta

Typ nástroja: rozšiřující deska

Prípojky interné: LAN (10/100/1000)

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3132746 Arduino ASX00055 Arduino rozširujúce platina

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3132746 Arduino ASX00055 Arduino rozširujúce platina

Popis

Využite všetky možnosti dosiek v rodine Portenta s Portenta Mid Carrier. Vďaka tomu sú všetky signály s vysokou hustotou ľahko dostupné prostredníctvom špeciálnych hlavičiek, čo umožňuje rýchle a plynulé prototypovanie. Portenta Mid Carrier sprístupňuje niekoľko periférií vrátane dvoch liniek CAN, Ethernet, microSD, USB, ako aj kameru a rozhranie Giga Display Shield. Vyhradené ladiace kolíky a zálohovanie batérie RTC ďalej zjednodušujú vývoj.

Tento text bol preložený strojovo.

Prevedenie

Skvelý prototypový nástroj pre škálovateľné aplikácie Portenta
Rýchly prístup ku všetkým signálom Portenta s vysokou hustotou
Rozšírte existujúce projekty o rôzne možnosti pripojenia vďaka portom Ethernet a mPCIe
Na zavedenie z externého zdroja použite integrovaný slot pre kartu microSD
Jednoduchá interakcia s ovládačmi prostredníctvom palubných liniek CAN (s palubným alebo externým transceiverom)
Vývoj priemyselných riešení na spracovanie obrazu pomocou pripojenia palubnej kamery
Jednoduchý referenčný dizajn pre vývoj vlastného hardvéru
