Arduino doska Mega 2560 Core Atmel AVR
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
119 Ks
Počet
Celkom (45,52 € / kus)
45,52 €
bez DPH.

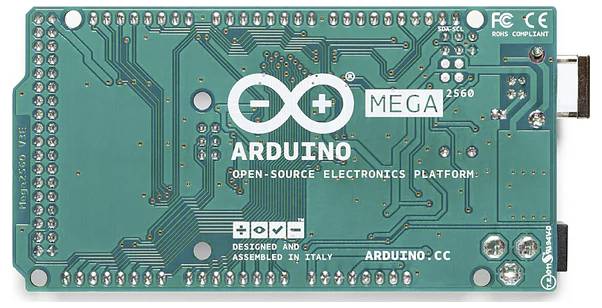

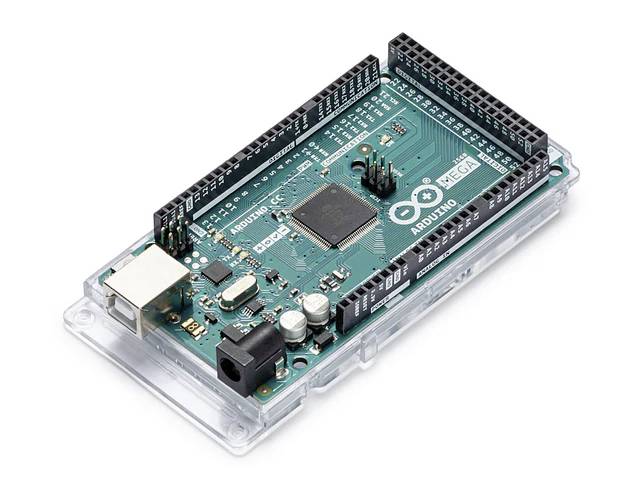

Doska Arduino® Mega 2560 Rev3
Hlavné benefity
- 256 kB pamäte Flash
- 54 I / O pinov so 4 UART
- 16 MHz taktovacia frekvencia
Technické parametre
- SRAM: 8 kB
- EEPROM: 4 kB
- Frekvencia hodín: 16 MHz
- Model
Arduino Mega
- Séria
Core
- Procesor
ATmega2560
8 kB
- Taktovacia frekvencia
16 MHz
- Typ pamäte
FLASH
- Kapacita pamäte
256 kB
- Prípojky externý
ICSP
- Šírka
11.00 mm
- V
2.00 mm
- Kategória výrobku
doska
- Architektúra
AVR
- Vhodný pre
Arduino
- Rozhranie
USB
UART
ICSP
zásuvková lišta
- Séria
Atmel AVR
- Technológia
8-bit MCU
- Typ nástroja
vývojářská sada
- Hĺbka
5.50 mm
- Počet digitálnych vstupov
16
- Počet digitálnych vstupov
15
- Počet digitálnych vstupov
54
- Počet digitálnych vstupov
54
- Počet vstupov / výstupov
54
- Prevedenie
ATmega2560
- EEPROM
4 kB
- Prevádzkové napätie
5 V/DC
- Vstupné napätie (max.)
12 V
- Vstupné napätie (min.)
7 V
- Príkon prúdu
40 mA
- Hmotnosť
47.0000
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 191790 Arduino doska Mega 2560 Core Atmel AVR
Datasheet 191790 Arduino doska Mega 2560 Core Atmel AVR
Datasheet 191790 Arduino doska Mega 2560 Core Atmel AVR
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 191790 Arduino doska Mega 2560 Core Atmel AVR
Schéma zapojenia
Schéma zapojenia 191790 Arduino doska Mega 2560 Core Atmel AVR
Prehlásenie o zhode
Prehlásenie o zhode 191790 Arduino doska Mega 2560 Core Atmel AVR
Popis

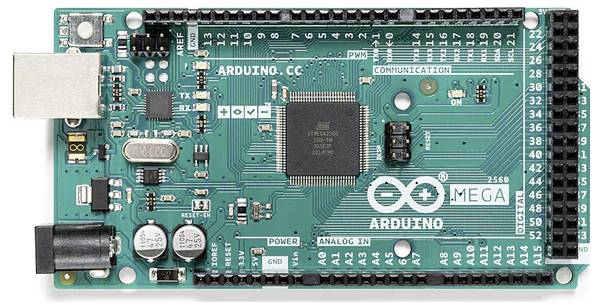

Arduino® Mega 2560 je doska mikrokontroléra založená na ATmega2560. Má 52 digitálnych I/O pinov (14 z nich možno použiť ako PWM výstupy), 16 analógových vstupov, 4 UART (sériové hardvérové rozhrania), 16 MHz kryštálový oscilátor, USB rozhranie, napájací konektor, ICSP hlavičku a resetovacie tlačidlo. Obsahuje všetko, čo potrebujete na podporu mikrokontroléra. Pre spustenie stačí dosku pripojiť k počítaču cez USB alebo ju napájať pomocou DC/AC adaptéra alebo batérie. Mega je kompatibilný s väčšinou štítov navrhnutých pre Arduino Duo, Duemilanove alebo Diecimila.
Medzi ďalšie funkcie verzie R3 patria:
· ATmega16U2 namiesto 8U2 USB-to-Serial prevodníka
· 1.0 pinout pridaný SDA a SCL kolíky pre TWI komunikáciu
· Silnejší obvod RESET
Tento text bol preložený strojovo.
Medzi ďalšie funkcie verzie R3 patria:
· ATmega16U2 namiesto 8U2 USB-to-Serial prevodníka
· 1.0 pinout pridaný SDA a SCL kolíky pre TWI komunikáciu
· Silnejší obvod RESET
Tento text bol preložený strojovo.
