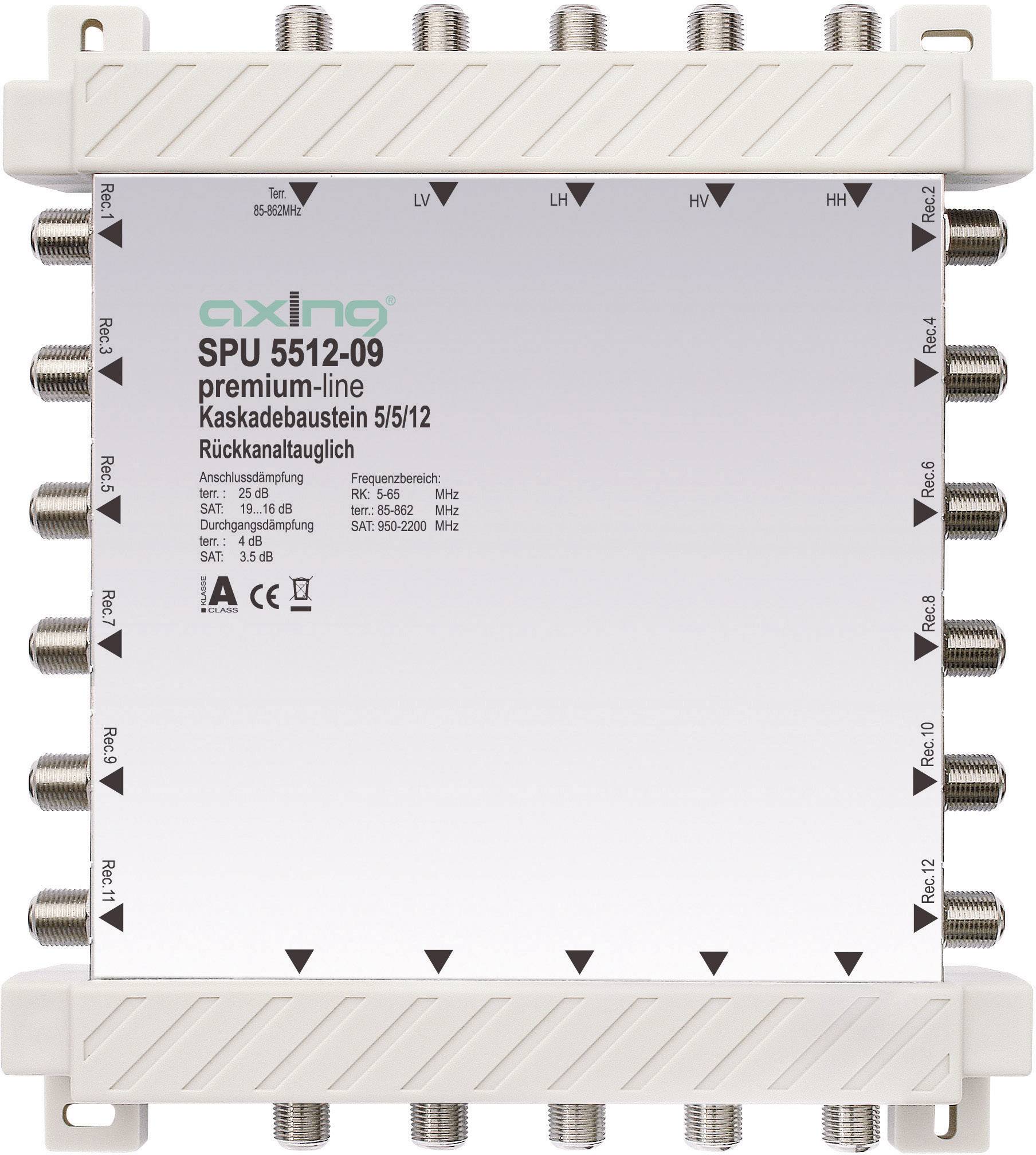

Axing SPU 5512-09 kaskádový rozdeľovač satelitného signálu Vstupy (viacnásobný spínač): 5 (4 SAT / 1 terestrický) Počet

rozšíriť z. B. prepínač polarity SPU 54-0x na 516-0x pre 6, 12 alebo 18 účastníkov.

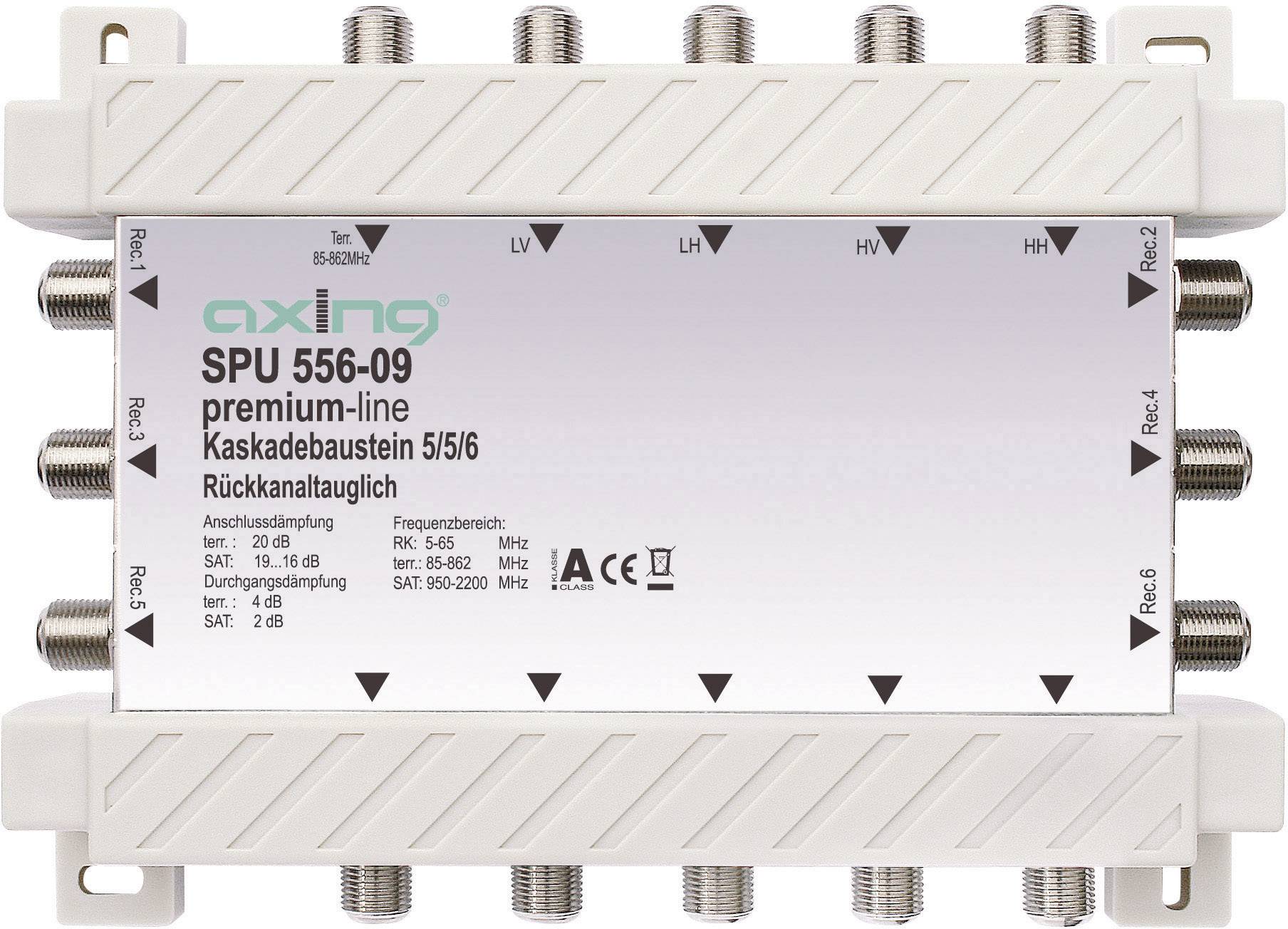

S kaskádovými modulmi je možné distribuovať 4 úrovne SAT polarizácie vrátane pozemských signálov (napr. Rádio VHF) do niekoľkých prijímačov SAT. SPU 556-09 = 6 prijímačov, SPU 558-09 = 8 prijímačov, SPU 5512-09 = 12 prijímačov a SPU 5518-09 = 18 prijímačov. Pre kaskádový systém s kaskádovými modulmi SPU 556-09, SPU 558-09, SPU 5512-09 alebo SPU 5518-09 potrebujete jeden z prepínačov polarity SPU 56-09, 510-09 alebo 516-09. Pri uvádzaní do prevádzky prepínača polarity dodržujte jeho návod na obsluhu.

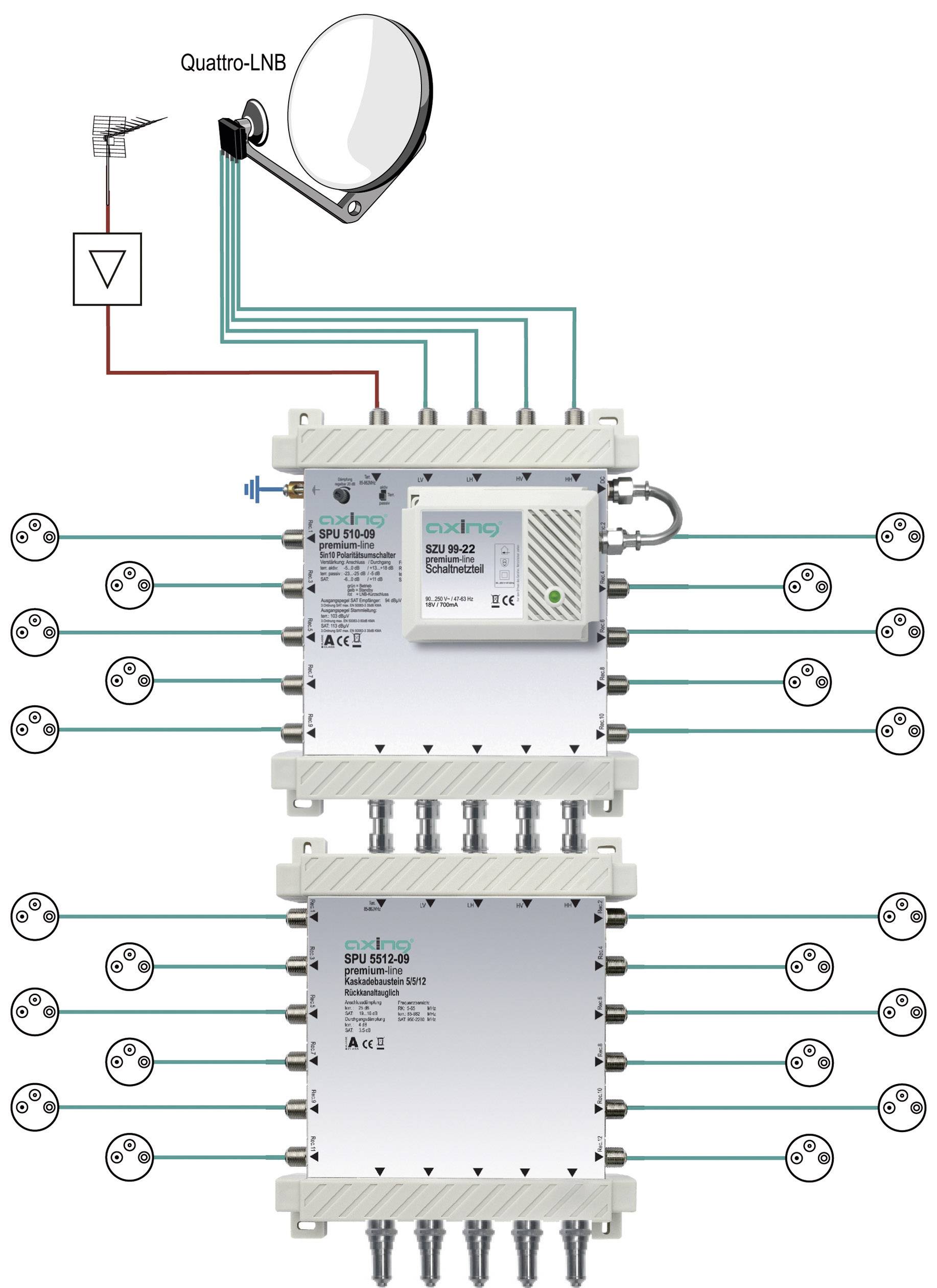

Pripojte výstupy prepínača polarity k vstupom kaskádových modulov. Použite adaptér F / F-Quickfix (nie je súčasťou dodávky), aby ste mohli zariadenia jednoducho spojiť.
Ak používate niekoľko kaskádových modulov, pripojte výstupy kaskádového modulu k vstupom iného kaskádového modulu atď. Poznámka: V závislosti od štruktúry systému (straty na úrovni) sú pri použití viacerých kaskádových modulov na zosilnenie priechodných signálov potrebné ďalšie prepínače polarity.
Ukončite výstupy posledného kaskádového modulu zakončovacími odpormi dodávanými s prepínačom polarity.
Pripojte účastnícke výstupy na bočnej strane k zásuvkám antény. Na všetky RF pripojenia používajte vysoko tienené koaxiálne káble s F konektormi.

Tento text bol preložený strojovo.
