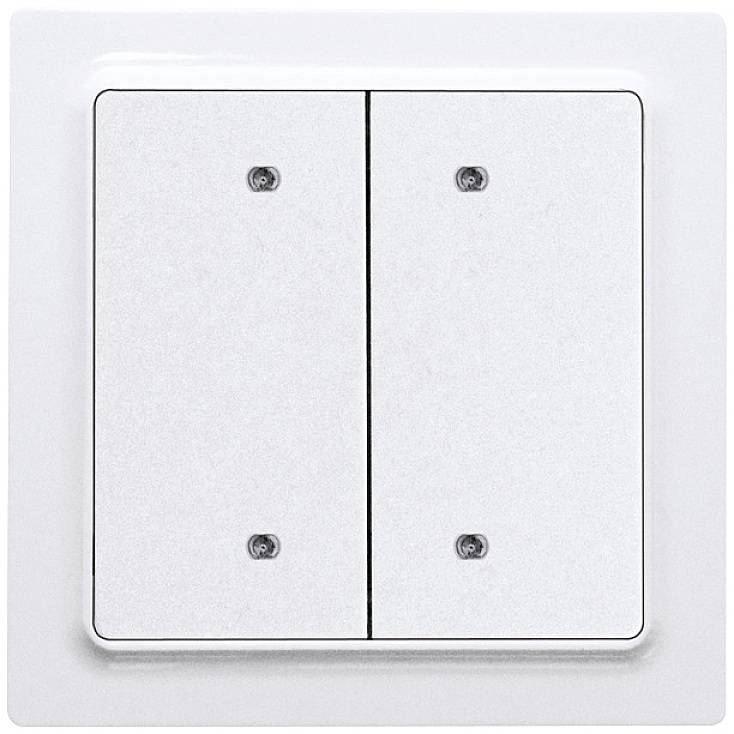

B4T55E-wg Eltako bezdrôtový tlačidlo 4-kanálová na omietku Max. dosah 30 m

Bus 2 alebo 4-kanálové tlačidlo Pre individuálnu inštaláciu alebo inštaláciu do spínacieho systému E-Design55. 80 x 80, výška 15 mm. Na pripojenie k tlačidlovým bránam FTS14TG. Strata v pohotovostnom režime iba 0,2 wattu. S rockerom a dvojitým rockerom. Inteligentný domáci senzor. Súčasťou dodávky je prídržná doska, montážny rámik so zacvakávacou elektronikou, rám R, vahadlo a dvojitá vahadlo. Pri dvojitej kolíske možno zadať 4 signály, ktoré je možné vyhodnotiť, pri kolíske len 2 signály. Vzadu je vyvedená 20 cm dlhá červeno-čierna autobusová linka. Červené pripojenie k BP, čierne k BN tlačidlovej brány FTS14TG. Na svorky BP a BN tlačidlovej brány FTS14TG je možné pripojiť až 30 zbernicových tlačidiel a/alebo zbernicových tlačidiel FTS61BTK. Celková prípustná dĺžka kábla je 200 m. Prvok RLC, ktorý je súčasťou FTS14TG, musí byť tiež pripojený ku svorkám BP a BN na najvzdialenejšom zbernicovom tlačidle alebo spojke tlačidla zbernice. Napájanie pripojeného B4 29V DC a zároveň prenos dát prebieha cez 2-vodičovú tlačidlovú zbernicu. Používajte iba štandardné autobusové alebo telefónne linky. Potvrdzovacie telegramy z pohonov sa zobrazujú pomocou 4 alebo 2 žltých LED, ak boli ID pohonov zadané pomocou PCT14 v tabuľke ID FTS14TG. Objímky v krabici sa používajú na skrutkové upevnenie cez 55 mm spínaciu skriňu. Montáž: Priskrutkujte prídržnú dosku. Najprv pripevnite rám a potom nacvaknite montážny rám s elektronikou (označenie 0 musí byť hore). Pri nasadzovaní vahadla musí byť označenie 0 na zadnej strane vždy hore.

Tento text bol preložený strojovo.
