Name: BALLUFF BLG0001 svetelná mriežka, BLG0001, spínanie za tmy, 20.0 - 28.0 V, 1 ks
Brand: BALLUFF
SKU: 3417195
Availability: BackOrder

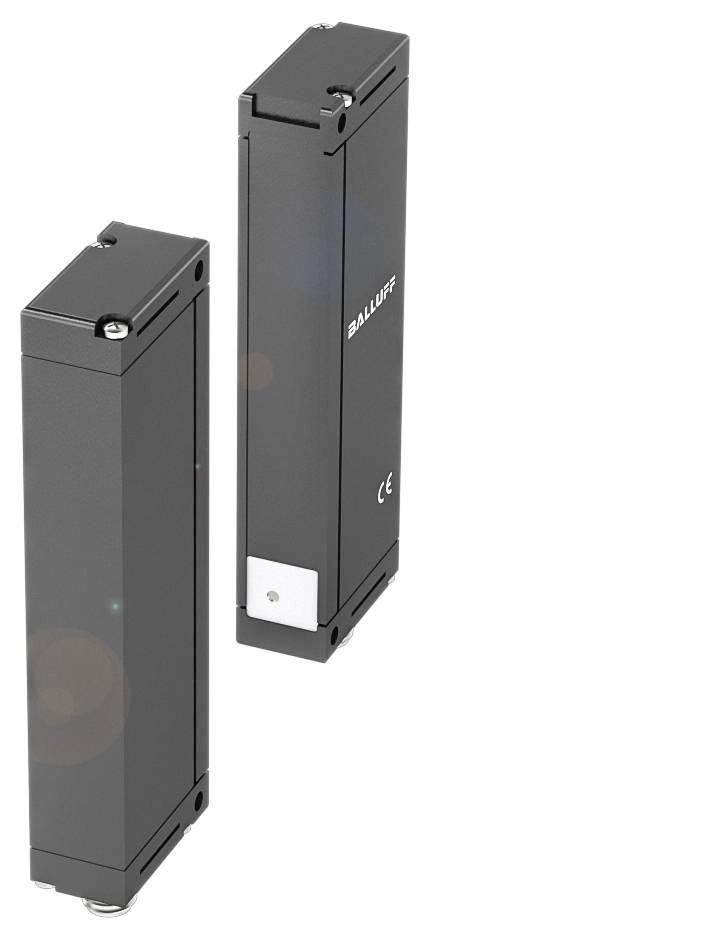

Dva čierne, obdĺžnikové senzory s nápisom 'Balluff'. Stoja vzpriamene vedľa seba a sú mierne naklonené.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

svetelná mriežka

Funkcia

spínanie za tmy

Prevádzkové napätie max.

28.0 V

Pripojenie

M12

Datasheety: (PDF)

Doručenie: Pi 27. 11.

Počet

Celkom (1 439,00 € / kus)

1 439,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Svetelná mriežka Balluff BLG0001

Rozmery: 22 x 150,1 x 43,2 mm
Séria: 1-010
Rozhranie: Analógové, napätie 0…10 V
PNP normálne otvorený (NO)
Funkčný princíp: svetelná mriežka
Aktívna dĺžka AL 1: 100 mm

Technické parametre

Hlavné vlastnosti: Rozmery: 22 x 150,1 x 43,2 mm
Aktívny povrch, materiál: PMMA
Aktívna dĺžka AL 1: 100 mm
Pripojenie: Konektor, zástrčka M12x1
Séria: 1-010
Prevádzkové napätie Ub: 20...28 VDC
Funkčný princíp: svetelná mriežka
Optický princíp fungovania: Jednosmerná svetelná závora
Materiál puzdra: eloxovaný hliník
Najmenšia časť typicky: 5,0 pri t 0,5 x Sn, R 0 = 2,1 m
Typ svetla: infračervené
Dosah: 0...2,1 m
Rozhranie: Analógové, napätie 0…10 V
PNP normálne otvorený (NO)
Charakteristika lúča: divergentná
Ďalšie funkcie:
Funkčný princíp: svetelná mriežka
Rozmery: 22 x 150,1 x 43,2 mm
Upevnenie: skrutka M4
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Prevádzkové napätie Ub: 20...28 VDC
Kategória použitia: DC-13
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 250 Hz
Pripojenie: Konektor, zástrčka M12x1
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Nominálna spínacia vzdialenosť Sn: 2,1 m
MTTF (40 °C): 44 a
Aktívny povrch, materiál: PMMA
Materiál puzdra: eloxovaný hliník
Dosah: 0...2,1 m
Povrchová ochrana: eloxovaná
Séria: 1-010
Tvar: Kváder|Pripojenie 90°
Displej: Výstupná funkcia - žltá LED | zelená LED: Prevádzkové napätie | Chyba - zelená LED, alternatíva | Stabilita - zelená LED
Oneskorenie vypnutia toff max.: 2 ms
Oneskorenie zapnutia max.: 2 ms
Vstupná funkcia: Synchronizácia (vysielač)
Rozlíšenie: ≤ 3,5 mm
Pripojenie 2: M12x1
Aktívna dĺžka AL 1: 100 mm

Druh obalu: Piece

Kategória výrobku: svetelná mriežka

Typ: BLG0001

Funkcia: spínanie za tmy

Prevádzkové napätie: 24

Min. prevádzkové napätie: 20.0 V

Prevádzkové napätie max.: 28.0 V

Prevádzkové napätie: 20.0 - 28.0 V

Typ kontaktu: 1 spínací

Výstupy: PNP

Spínacia frekvencia: 250 Hz

Pripojenie: M12

Materiál puzdra: hliník

Vlastnosti materiálu: eloxovaný

Typ vysielača: infračervená LED dióda

: 2.1 m

: IP65

Min. teplota: 0 °C

Max. teplota: 55 °C

Dĺžka: 43.20 mm

Šírka: 22.00 mm

V: 150.10 mm

Hĺbka: 43.2 m

Rozmer.: (d x š x v) 43.20 x 22.00 x 150.10 mm

Obsah: 1 ks

Najmenší detekovateľný objekt (priemer): 5.0 mm

Menovité napätie: 28.0 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417195 BALLUFF BLG0001 svetelná mriežka, BLG0001, spínanie za tmy, 20.0 - 28.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417195 BALLUFF BLG0001 svetelná mriežka, BLG0001, spínanie za tmy, 20.0 - 28.0 V, 1 ks

Popis

Naše svetelné mreže sú ideálne na skenovanie veľkých plôch, počítanie dielov, detekciu výšky stohov (napr. papiera) alebo meranie výšky paliet. Sú preto lepšie ako klasické jednosmerné svetelné závory, ktoré zvyčajne reagujú iba na konkrétne body. Svetelné mreže Balluff majú spínací výstup – napr. na počítanie – a analógový výstup na meracie úlohy. Séria = 1-010, Rozmery = 22 x 150,1 x 43,2 mm, Aktívna dĺžka AL 1 = 100 mm, Rozhranie = Analógové, Napätie 0,10 V PNP normálne otvorený (NO), Princíp činnosti = Svetelná mriežka, Optický princíp činnosti = Jednocestná svetelná závora, Charakteristika lúča = Divergentný, Typ svetla = Infračervené, Dosah = 0...2,1 m, Najmenšia časť typicky = 5,0 pri t 0,5 x Sn, R 0 = 2,1 m, Pripojenie = Zásuvný konektor, Konektor M12x1, Materiál puzdra = Hliník, Aktívna plocha, Materiál = PMMA, Prevádzkové napätie Ub = 20...28 VDC, Schválenie/Zhoda = CEWEEE

Tento text bol preložený strojovo.
