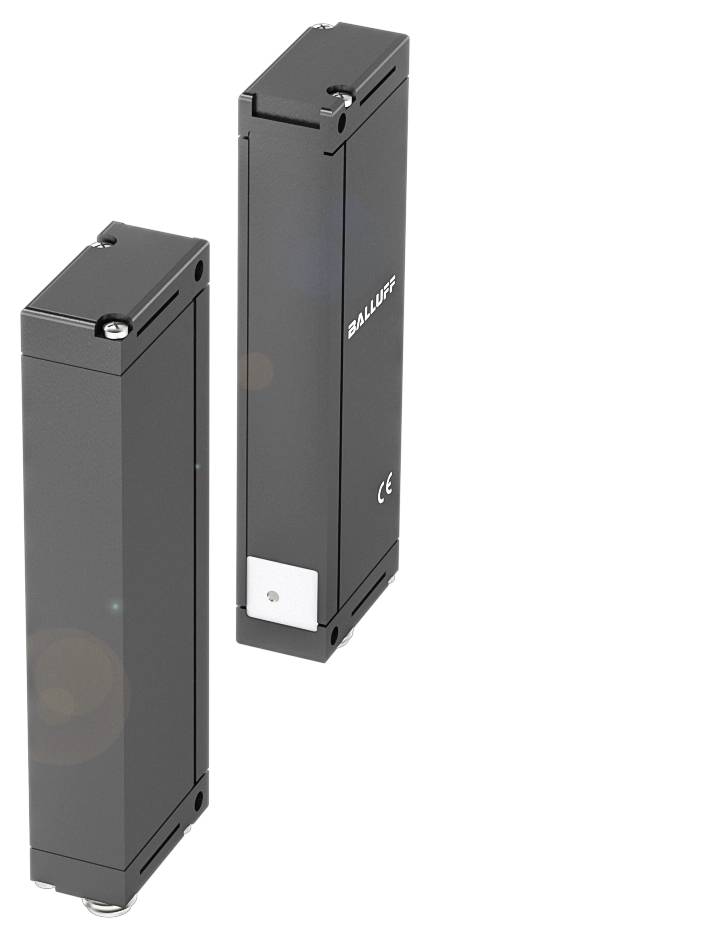

BALLUFF BLG0002 svetelná mriežka, BLG0002, spínanie za tmy, 20.0 - 28.0 V, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
svetelná mriežka
Funkcia
spínanie za tmy
Prevádzkové napätie max.
28.0 V
Pripojenie
M12x1
Datasheety: (PDF)
Počet
Celkom (1 047,97 € / kus)
1 047,97 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Svetelná mriežka Balluff BL0002
- Rozmery: 22 x 150,1 x 43,2 mm
- Séria: 1-010
- Rozhranie: Analógové, napätie 0…10 V
- PNP normálne otvorený (NO)
- Funkčný princíp: svetelná mriežka
- Aktívna dĺžka AL 1: 100 mm
Technické parametre
- Hlavné vlastnosti: Rozmery: 22 x 150,1 x 43,2 mm
- Aktívny povrch, materiál: PMMA
- Aktívna dĺžka AL 1: 100 mm
- Pripojenie: Konektor, zástrčka M12x1
- Séria: 1-010
- Prevádzkové napätie Ub: 20...28 VDC
- Funkčný princíp: svetelná mriežka
- Optický princíp fungovania: Jednosmerná svetelná závora
- Materiál puzdra: eloxovaný hliník
- Najmenšia časť typicky: 7,0 pri t 0,5 x Sn, R0 = 2,1 m
- Typ svetla: infračervené
- Dosah: 0...2,1 m
- Rozhranie: Analógové, napätie 0…10 V
- PNP normálne otvorený (NO)
- Charakteristika lúča: divergentná
- Ďalšie funkcie:
- Funkčný princíp: svetelná mriežka
- Rozmery: 22 x 150,1 x 43,2 mm
- Upevnenie: skrutka M4
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Prevádzkové napätie Ub: 20...28 VDC
- Kategória použitia: DC-13
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 250 Hz
- Pripojenie: Konektor, zástrčka M12x1
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Nominálna spínacia vzdialenosť Sn: 2,1 m
- MTTF (40 °C): 75 a
- Aktívny povrch, materiál: PMMA
- Materiál puzdra: eloxovaný hliník
- Dosah: 0...2,1 m
- Povrchová ochrana: eloxovaná
- Séria: 1-010
- Tvar: Kváder | Pripojenie 90°
- Displej: Výstupná funkcia - žltá LED | zelená LED: Prevádzkové napätie | Chyba - zelená LED, alternatíva | Stabilita - zelená LED
- Oneskorenie vypnutia toff max.: 2 ms
- Oneskorenie zapnutia max.: 2 ms
- Vstupná funkcia: Synchronizácia (vysielač)
- Rozlíšenie: ≤ 7,0 mm
- Pripojenie 2: M12x1
- Aktívna dĺžka AL 1: 100 mm
- Druh obalu
Piece
- Kategória výrobku
svetelná mriežka
- Typ
BLG0002
- Funkcia
spínanie za tmy
- Prevádzkové napätie
24
- Min. prevádzkové napätie
20.0 V
- Prevádzkové napätie max.
28.0 V
- Prevádzkové napätie
20.0 - 28.0 V
- Typ kontaktu
1 spínací
- Výstupy
PNP
- Pripojenie
M12x1
- Materiál puzdra
hliník
- Vlastnosti materiálu
eloxovaný
- Typ vysielača
infračervená LED dióda
2.1 m
IP65
- Min. teplota
0 °C
- Max. teplota
55 °C
- Dĺžka
43.20 mm
- Šírka
22.00 mm
- V
150.10 mm
- Rozmer.
(d x š x v) 43.20 x 22.00 x 150.10 mm
- Obsah
1 ks
- Najmenší detekovateľný objekt (priemer)
7.0 mm
- Menovité napätie
28.0 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417222 BALLUFF BLG0002 svetelná mriežka, BLG0002, spínanie za tmy, 20.0 - 28.0 V, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417222 BALLUFF BLG0002 svetelná mriežka, BLG0002, spínanie za tmy, 20.0 - 28.0 V, 1 ks
Popis
Naše svetelné mreže sú ideálne na skenovanie veľkých plôch, počítanie dielov, detekciu výšky stohov (napr. papiera) alebo meranie výšky paliet. Sú preto lepšie ako klasické jednosmerné svetelné závory, ktoré zvyčajne reagujú iba na konkrétne body. Svetelné mreže Balluff majú spínací výstup – napr. na počítanie – a analógový výstup na meracie úlohy. Séria = 1-010, Rozmery = 22 x 150,1 x 43,2 mm, Aktívna dĺžka AL 1 = 100 mm, Rozhranie = Analógové, Napätie 0,10 V PNP normálne otvorený (NO), Princíp činnosti = Svetelná mriežka, Optický princíp činnosti = Jednocestná svetelná závora, Charakteristika lúča = Divergentný, Typ svetla = Infračervené, Dosah = 0...2,1 m, Najmenšia časť typicky = 7,0 pri t 0,5 x Sn, R0 = 2,1 m, Pripojenie = Zásuvný konektor, Konektor M12x1, Materiál puzdra = Hliník, Aktívna plocha, Materiál = PMMA, Prevádzkové napätie Ub = 20...28 VDC, Schválenie/Zhoda = CEWEEE
