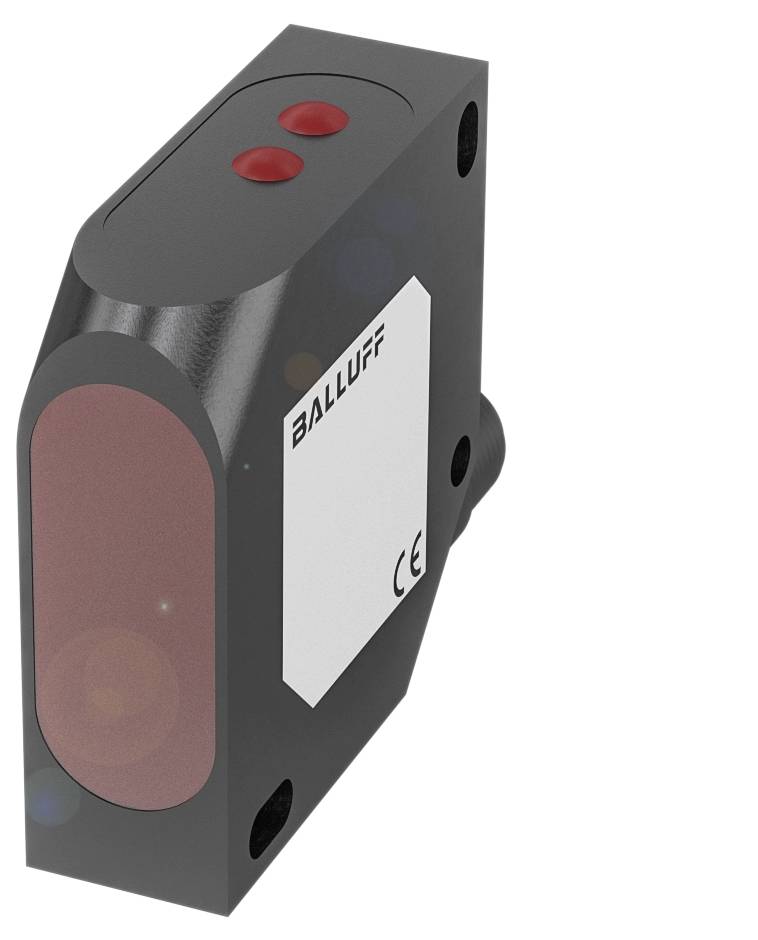

Ilustračný obrázok
BALLUFF BOD0006 snímač vzdialenosti 1 ks 24 18.0 - 30.0 V Max. dosah: 300 mm (d x š x v) 50.00 x 17.00 x 50.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
snímač vzdialenosti
Min. prevádzkové napätie
18.0 V
Prevádzkové napätie max.
30.0 V
Max. dosah
300 mm
Typ
BOD0006
Datasheety: (PDF)
Počet
Celkom (1 195,00 € / kus)
1 355,00 €
-12 %
1 195,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Snímače vzdialenosti Balluff BOD0006 s plastovým puzdrom, červeným laserom a PMMA ako materiálom pre aktívny povrch
- Rozmery: 17 x 50 x 50 mm
- Séria: 26K
- Rozhranie: Analógové, prúd 4…20 mA
- lineárne stúpanie/klesanie
- 2x PNP normálne otvorený/zatvorený (NO/NC)
- Princíp fungovania: Optoelektronický snímač vzdialenosti
- Optický funkčný princíp: Triangulácia
Technické parametre
- Hlavné vlastnosti: Rozmery: 17 x 50 x 50 mm
- Pripojenie: Konektor, konektor M12x1, 8-pinový
- Rozlíšenie: 0,1 % z rozsahu
- Séria: 26K
- Prevádzkové napätie Ub: 18...30 VDC
- Princíp činnosti: Optoelektronický snímač vzdialenosti
- Optický funkčný princíp: Triangulácia
- Materiál puzdra: ABS
- Presnosť: ±0,25 % z rozsahu
- Typ svetla: Červené laserové svetlo
- Veľkosť svetelného bodu: 2 x 4,5 mm pri 300 mm
- Rozsah: nastaviteľný 80...300 mm
- Rozhranie: Analógové, prúd 4…20 mA
- lineárne stúpanie/klesanie
- 2x PNP normálne otvorený/zatvorený (NO/NC)
- Charakteristika lúča: divergentná
- Opakovateľnosť: 0,25 % z rozsahu
- Ďalšie funkcie:
- Rozmery: 17 x 50 x 50 mm
- Upevnenie: skrutka M4
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 50 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 18...30 VDC
- Maximálna zaťažovacia kapacita pri Ue: 0,1 µF
- Spínacia frekvencia: 1000 Hz
- Trieda ochrany: II
- Pripojenie: Konektor, zástrčka M12x1, 8-pinová
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 300 mm, nastaviteľná
- MTTF (40 °C): 9 a
- Aktívny povrch, materiál: PMMA
- Spínací výstup: 2x PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: ABS
- Ochranný druh IP67
- Teplota okolia: -10...60 °C
- Rozsah: nastaviteľný 80...300 mm
- Oneskorenie vypnutia toff max.: 0,5 ms
- Oneskorenie zapnutia max.: 0,5 ms
- Prúd bez záťaže Io max. pri Ue: 40 mA
- Maximálne okolité svetlo: 5000 luxov
- Optický funkčný princíp: Triangulácia
- Trieda laseru podľa IEC 60825-1: 2
- Typ svetla: Červené laserové svetlo
- Veľkosť svetelného bodu: 2 x 4,5 mm pri 300 mm
- Priemerný výkon Po max.: 1 mW
- Funkcia optického prepínania: prepínanie svetla/tmy
- Charakteristika lúča: divergentná
- Vlnová dĺžka: 650 nm
- Vstupná funkcia: Spúšťač|Emitor zapnutý/vypnutý
- Rozlíšenie: 0,1 % z rozsahu
- Opakovateľnosť: 0,25 % z rozsahu
- Analógový výstup: Analógový, prúd 4…20 mA
- Výstupná charakteristika: lineárna stúpajúca/klesajúca
- Zaťažovací odpor RL max. (analógový I): 500 ohmov
- Presnosť: ±0,25 % z rozsahu
- Časová funkcia: oneskorenie vypnutia
- Časová funkcia, trvanie: 50 ms
- Priemerná životnosť: 50 000 h, 40 °C
- Kategória výrobku
snímač vzdialenosti
- Typ
BOD0006
- Obsah
1 ks
- Prevádzkové napätie
24
- Min. prevádzkové napätie
18.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
18.0 - 30.0 V
- Typ kontaktu
1 PNP
- Typ vysielača
červený polovodičový laser
- Výstupy
PNP
- Rozlíšenie
0.1 Fe%
- Min. dosah (vo voľnom priestore)
80 m
300 mm
- Tolerancia ±
0.25 %
- Pripojenie
zástrčka
zástrčka
IP67
- Min. teplota
-10 °C
- Max. teplota
60 °C
- Dĺžka
50.00 mm
- Šírka
17.00 mm
- V
50.00 mm
- Rozmer.
(d x š x v) 50.00 x 17.00 x 50.00 mm
- Pripojenie
KONEKTOR
- Typ závitu, šírka pripojenie
M12 x 1
- Číslo výrobcu
BOD0006
- Menovité napätie
30.0 V
- Počet pólov
8
- Vlnová dĺžka
650 nm
- Materiál puzdra
ABS
- Materiál
ABS
- Trieda lasera
2
- Spínacia vzdialenosť (max.)
300 mm
- Spínacia frekvencia
1000 Hz
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416238 BALLUFF BOD0006 snímač vzdialenosti 1 ks 24 18.0 - 30.0 V Max. dosah: 300 mm (d x š x v) 50.00 x 17.00 x 50.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416238 BALLUFF BOD0006 snímač vzdialenosti 1 ks 24 18.0 - 30.0 V Max. dosah: 300 mm (d x š x v) 50.00 x 17.00 x 50.00 mm
Popis
Séria = 26K, Rozmery = 17 x 50 x 50 mm, Rozhranie = Analógový, Prúd 4,20 mA lineárny stúpajúci/klesajúci 2x PNP normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Optoelektronický snímač vzdialenosti, Optický princíp činnosti = Triangulácia, Charakteristika lúča = Divergentná, Typ svetla = Laserové červené svetlo, Veľkosť svetelnej stopy = 2 x 4,5 mm pri 300 mm, Dosah = nastaviteľná 80...300 mm, Presnosť = ±0,25 % FS, Opakovateľnosť = 0,25 % FS, Rozlíšenie = 0,1 % FS, Pripojenie = Konektor, zástrčka M12x1, 8-pinová, Materiál puzdra = ABS, Prevádzkové napätie Ub = 18...30 VDC, Schválenie/Zhoda = CEcULusEACWEEE
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
