Name: BALLUFF BOS 12M-PSV-RF10-S4 optický snímač, BOS01UN, 1 ks
Brand: BALLUFF
SKU: 3418398
Availability: BackOrder

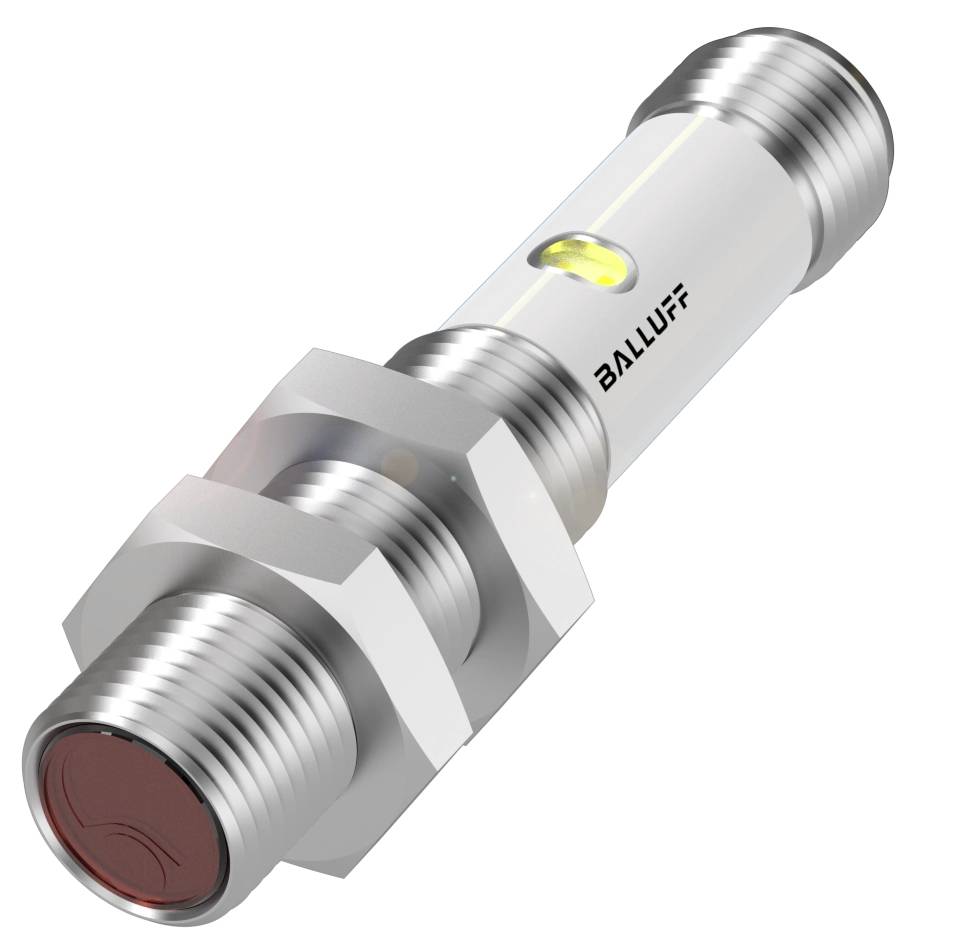

Valcový aproximačný senzor s kovovým puzdrom a červeným senzorovým koncom, označený 'Balluff', signalizuje prítomnosť.

Ilustračný obrázok

Kategória výrobku

optický snímač

Pripojenie

M12, 4-pólové

Typ

BOS 12M-PSV-RF10-S4

Prevádzkové napätie

24 V/DC

Typ kontaktu

2 spínacie

Datasheety: (PDF)

Doručenie: Št 26. 11.

Počet

Celkom (164,99 € / kus)

164,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Valcové svetelné senzory Balluff BOS01UN so závitom M12 a rôznymi typmi svetla

Rozmery: Ø 12 x 60 mm
Séria: 12M
Rozhranie: 2x PNP normálne otvorený (NO)
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, triangulácia

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 60 mm
Aktívny povrch, materiál: PMMA
Pripojenie: Konektor, konektor M12x1, 4-pinový
Séria: 12M
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, triangulácia
Materiál puzdra: poniklovaná mosadz
Typ svetla: LED červené svetlo
Veľkosť svetelnej stopy: Ø 2 mm pri 25 mm
Optická funkcia: Pevné zaostrenie
Opravené potlačenie pozadia
Rozsah: 1...25 mm
Rozhranie: 2x PNP normálne otvorený (NO)
Charakteristiky lúča: Zaostrenie typicky na 25 mm
Ďalšie funkcie:
Princíp fungovania: Optoelektronický senzor
Rozmery: Ø 12 x 60 mm
Upevnenie: Matica M12x1
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 0,2 µF
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 1000 Hz
Pripojenie: Konektor, zástrčka M12x1, 4-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Hysterézia H max. (% Sr): 1,0 %
Menovitá spínacia vzdialenosť Sn: 25 mm
Maximálny teplotný drift (% Sr): 5%
Opakovateľnosť max. (% Sr): 1,0 %
MTTF (40 °C): 1561 a
Aktívny povrch, materiál: PMMA
Spínací výstup: 2x PNP normálne otvorený (NO)
Materiál puzdra: poniklovaná mosadz
EN 60068-2-27, ráz: polsínus, 100 gn, 2 ms, 3x8000|polsínus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibrácie: 10…55 Hz, amplitúda 1 mm, 3x30 min|10…2000 Hz, amplitúda 1 mm, 30 gn, 3x5 h
Ochranný druh IP67
Teplota okolia: -5...60 °C
Stupeň kontaminácie: 3
Odchýlka vzdialenosti max. 18 % (% z Sr): 1 %
Rozsah: 1...25 mm
Uťahovací moment max.: 7 Nm | 15 Nm
Kontakty, povrchová ochrana: pozlátené
Povrchová ochrana: poniklovaná
Séria: 12M
Tvar: Valec | Priama optika
Displej: Zelená LED dióda: Prevádzkové napätie | Chyba - zelená LED dióda, bliká | Limitný rozsah - žltá LED dióda, bliká | Žltá LED dióda: Príjem svetla
Nastavovač: nie
Oneskorenie vypnutia toff max.: 0,5 ms
Oneskorenie zapnutia max.: 0,5 ms
Prúd bez záťaže Io max. pri Ue: 20 mA
Pokles napätia Ud max. pri Ie: 1,5 V
Maximálne vonkajšie svetlo: 50 000 luxov
Optický funkčný princíp: svetelný senzor, triangulácia
Typ svetla: LED červené svetlo
Veľkosť svetelnej stopy: Ø 2 mm pri 25 mm
Optická funkcia: Pevné zaostrenie | Potlačenie pevného pozadia
Funkcia optického spínania: spínanie svetla
Charakteristiky lúča: Zaostrenie typicky na 25 mm
Vlnová dĺžka: 650 nm
Skupina LED podľa IEC 62471: Voľná skupina
Najmenší typ dielu: drôt s priemerom 0,05 mm
Odchýlka vzdialenosti max. 6 % (% z Sr): 5,0 %
Spínacia funkcia, dodatočný výstup: normálne otvorený (NO)
Dodatočný výstup: Výstup stability PNP

Kategória výrobku: optický snímač

Typ: BOS 12M-PSV-RF10-S4

Prevádzkové napätie: 24 V/DC

Typ kontaktu: 2 spínacie

Spínacia frekvencia: 1000 Hz

Pripojenie: M12, 4-pólové

Konštrukčná veľkosť: M12

Materiál puzdra: mosaz (poniklovaná)

Vlastnosti materiálu: poniklované

Typ vysielača: červená LED dióda

Vlnová dĺžka: 650 nm

: 25 mm

Vlastnosti: S podsvietením

: IP67

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3418398 BALLUFF BOS 12M-PSV-RF10-S4 optický snímač, BOS01UN, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3418398 BALLUFF BOS 12M-PSV-RF10-S4 optický snímač, BOS01UN, 1 ks

Popis

Svetelné senzory s potlačením pozadia zabezpečujú spoľahlivú detekciu bez ohľadu na povrch, farbu a materiál. Ich skenovacie správanie zostáva prakticky konštantné aj pri rôznych úrovniach remisie. Fotoelektrický snímač, pevné zaostrenie, pevné potlačenie pozadia, typ pripojenia = konektor, spínací výstup = 2x PNP normálne otvorený (NO), dosah max. = 25 mm
