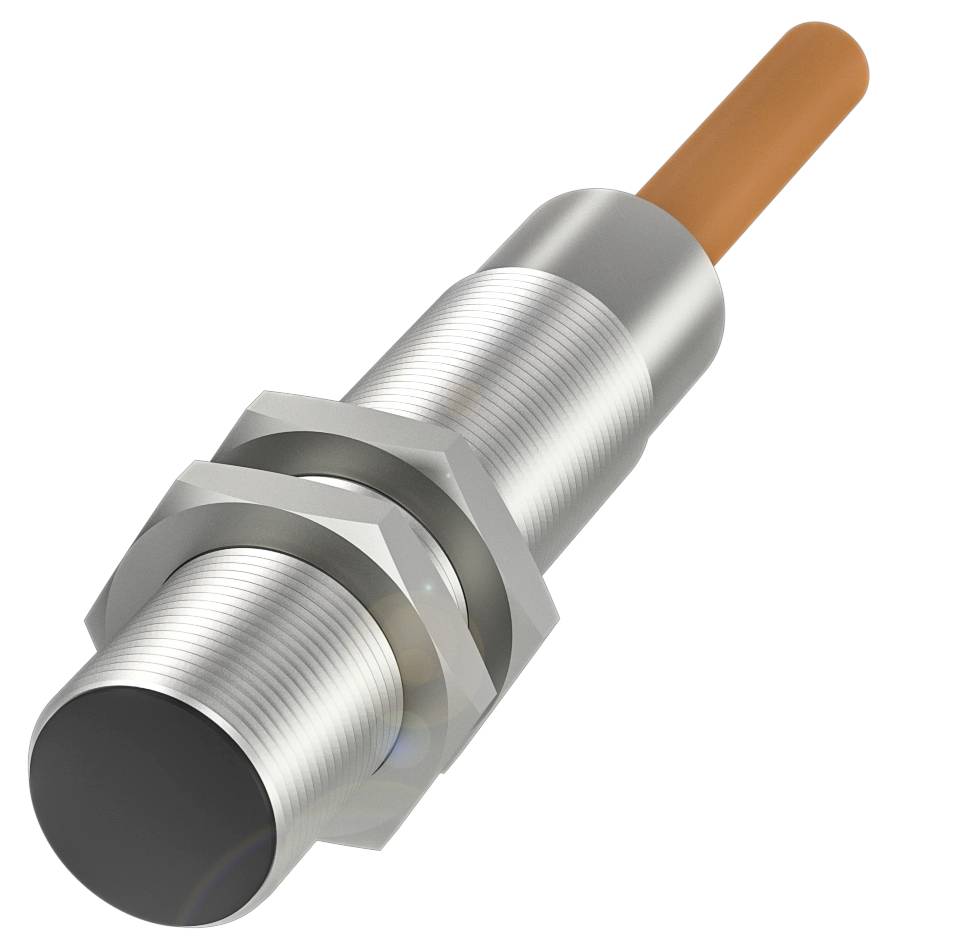

Name: BALLUFF indukčný snímač BES02H4 BES02H4 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 75.5 m
Brand: BALLUFF
SKU: 3416901
Availability: BackOrder

Hlavné benefity

Balluff BES02H4 Valcové prevedenie pre teplotne odolné aplikácie

Rozmery: Ø 18 x 75,5 mm
Prevedenie: M18x1
Inštalácia: zapustená
Dosah: 5 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 18 x 75,5 mm
Aktívny povrch, materiál: PBT
Pripojenie: Kábel, 5,00 m, silikónový
Prevedenie: M18x1
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená
Materiál puzdra: poniklovaná mosadz
Dosah: 5 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Spínacia frekvencia: 500 Hz
Ochranný druh IP60
Teplota okolia: -25...120 °C
Ďalšie funkcie:
Rozmery: Ø 18 x 75,5 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: 10,0 kOhm + D/10,0 kOhm + D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 400 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 10 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 20 mA
Prúd naprázdno Io max., netlmený: 20 mA
Zvyškový prúd lr max.: 100 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 500 Hz
Statický úbytok napätia max.: 1,5 V
Ochrana proti skratu: nie
Ochrana proti prepólovaniu: áno
Možnosť výmeny chránená: nie
Zabezpečená spínacia vzdialenosť Sa: 4 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 5 mm
Skutočná spínacia vzdialenosť Sr: 5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
Aktívny povrch, materiál: PBT
Uťahovací moment: 25 Nm
Veľkosť: M18x1
Montážna dĺžka: 60,00 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Typ pripojenia: Kábel, 5,00 m, silikón
Priemer kábla D: 7,80 mm
Dĺžka kábla L: 5 m
Materiál puzdra: poniklovaná mosadz
Materiál plášťa: silikón
Počet vodičov: 4
Prierez vodiča: 0,75 mm²
Odchýlka od základného typu: Ta …120 °C

Kategória výrobku: indukčný snímač

Typ: BES02H4

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Spínacia vzdialenosť (max.): 4 mm

Výstupy: PNP

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: poniklované

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18 x 1

Pripojenie: M18

Dĺžka kábla: 5.00 m

Min. teplota: -25 °C

Max. teplota: 120 °C

: IP60

Dĺžka: 75.50 mm

V: 75.5 m

(Ø): 18 mm

Rozmer.: (Ø x v) 18 mm x 75.5 m

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416901 BALLUFF indukčný snímač BES02H4 BES02H4 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 75.5 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416901 BALLUFF indukčný snímač BES02H4 BES02H4 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 75.5 m

Popis

Naše teplotne odolné indukčné senzory BES zvládnu ultra vysoké teplotné rozsahy až do 230 °C. V závislosti od variantu sú puzdro aj konštrukcia kábla navrhnuté pre zvýšené teploty. Ich elektronika je plne integrovaná alebo sa dá jednoducho pripojiť pomocou vhodného príslušenstva. Vďaka rôznym prevedeniam môžete naše indukčné senzory odolné voči ultra vysokým teplotám jednoducho integrovať do širokej škály situácií, čím optimálne vyriešite aj priestorové obmedzenia. Niektoré varianty sú dostupné aj ako vysokotlakové senzory. To výrazne rozširuje rozsah aplikácií. Rozmery = Ø 18 x 75,5 mm, Konštrukcia = M18x1, Montáž = zapustená, Dosah = 5 mm, Spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), Spínacia frekvencia = 500 Hz, Materiál puzdra = poniklovaná mosadz, Materiál snímacej plochy = PBT, Pripojenie = Kábel, 5,00 m, silikón, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...120 °C, Trieda ochrany = IP60, Schválenie/Zhoda = CE, UKCA, WEEE
