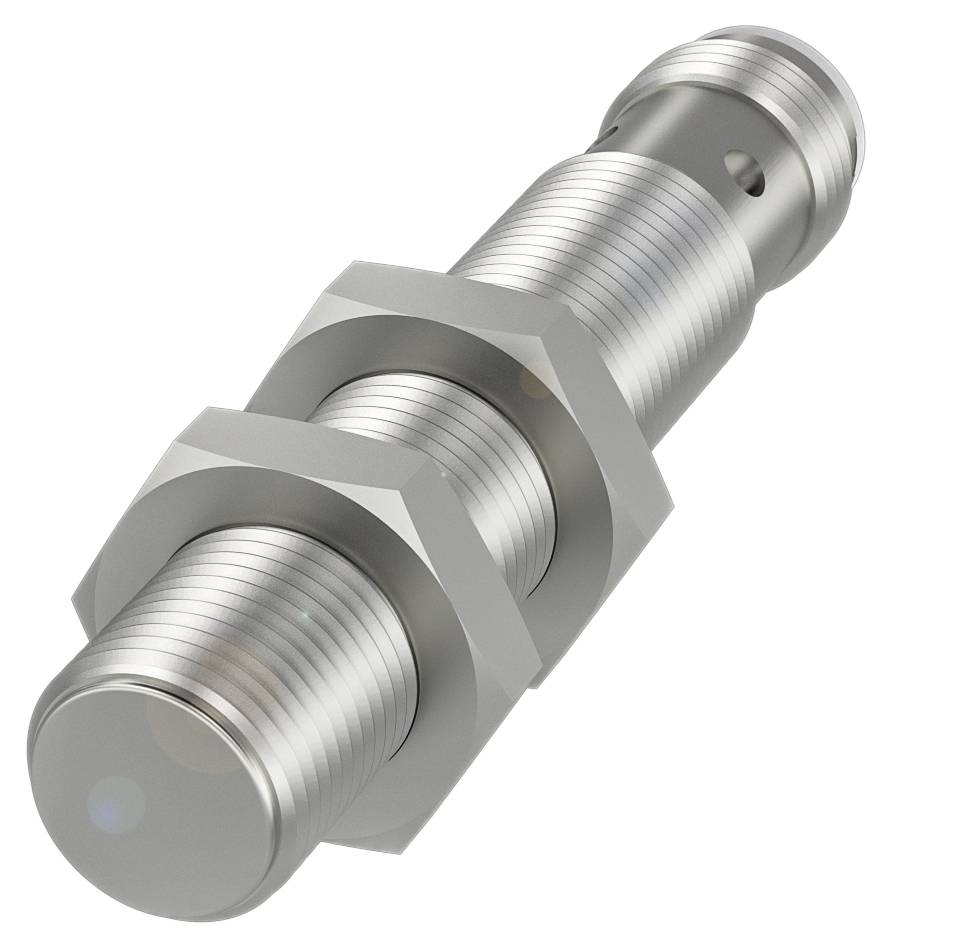

Name: BALLUFF indukčný snímač BES02NA BES02NA M12 zarovnaná PNP (Ø x d) 12 mm x 65.00 mm Piece
Brand: BALLUFF
SKU: 3417452
Availability: BackOrder

Hlavné benefity

Balluff BES02NA Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 12 x 65 mm
Prevedenie: M12x1
Inštalácia: zapustená
Dosah: 4 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 65 mm
Aktívna plocha, materiál: nehrdzavejúca oceľ
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M12x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna odolnosť voči tlaku: 60 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 4 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 500 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: Ø 12 x 65 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 100,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 23 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 6 mA
Prúd naprázdno Io max., netlmený: 2 mA
Zvyškový prúd lr max.: 10 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 500 Hz
Statický úbytok napätia max.: 2 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 3,2 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 4 mm
Skutočná spínacia vzdialenosť Sr: 4 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 770
Aktívna plocha, materiál: nehrdzavejúca oceľ
Uťahovací moment: 20 Nm ±10 %
Veľkosť: M12x1
Montážna dĺžka: 49,50 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Indikátor spínacej vzdialenosti: ■■
Materiál puzdra: nehrdzavejúca oceľ
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...70 °C
Stupeň znečistenia: 3
Maximálna odolnosť voči tlaku: 60 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku

Druh obalu: Piece

Kategória výrobku: indukčný snímač

Typ: BES02NA

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

Spínacia vzdialenosť (max.): 3.2 mm

Výstupy: PNP

Materiál puzdra: nerezová ocel

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M12

Pripojenie: M12

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Dĺžka: 65.00 mm

(Ø): 12 mm

Rozmer.: (Ø x d) 12 mm x 65.00 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417452 BALLUFF indukčný snímač BES02NA BES02NA M12 zarovnaná PNP (Ø x d) 12 mm x 65.00 mm Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417452 BALLUFF indukčný snímač BES02NA BES02NA M12 zarovnaná PNP (Ø x d) 12 mm x 65.00 mm Piece

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Indukčný snímač, Ø 12 x 65 mm, konektor, normálne otvorený (NO), nominálna spínacia vzdialenosť Sn=4 mm, zapustený, 60 barov, odolný voči tlaku, materiál puzdra=nehrdzavejúca oceľ, materiál snímacej plochy=nehrdzavejúca oceľ
