Name: BALLUFF indukčný snímač BES03LE BES03LE M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm Piece
Brand: BALLUFF
SKU: 3417074
Availability: BackOrder

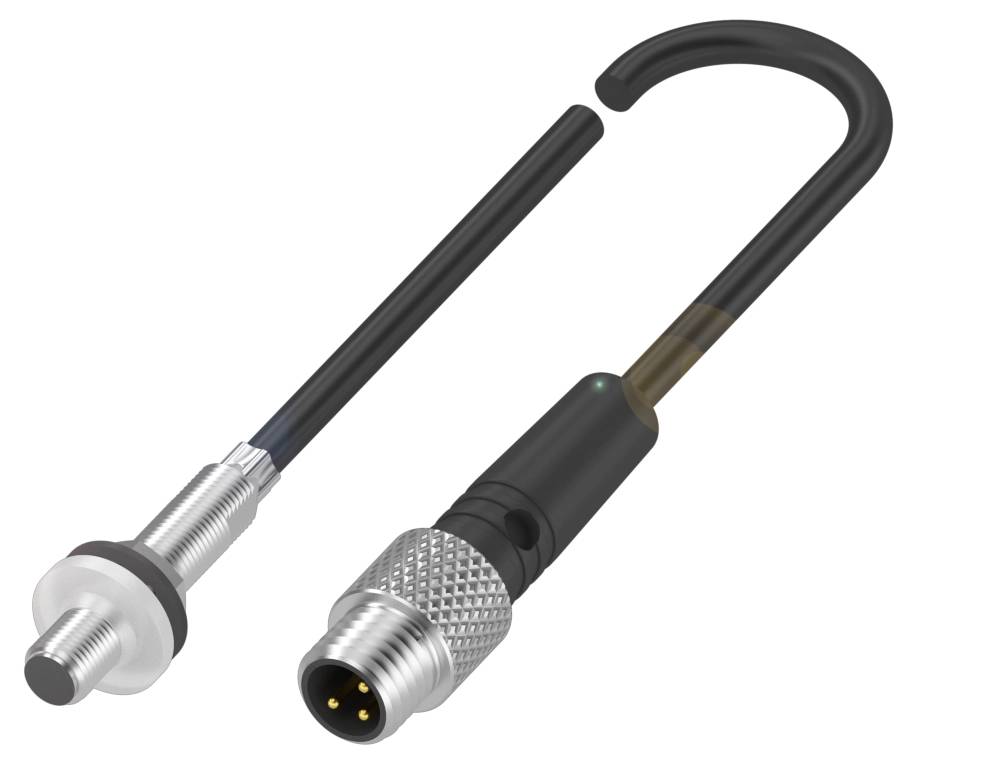

Senzor so závitovým pripojením a kábel s okrúhlym konektorom na pripojenie. Vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

indukčný snímač

Prevádzkové napätie max.

30.0 V

Výstupy

PNP

Spínacia vzdialenosť (max.)

0.65 mm

Datasheety: (PDF)

Doručenie: Po 16. 11.

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BES03LE Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 5 x 27 mm
Prevedenie: M5x0,5
Inštalácia: zapustená
Rozsah: 0,8 mm
Spínací výstup: PNP normálne zatvorený (NC)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 5 x 27 mm
Aktívny povrch, materiál: keramika
Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR
Prevedenie: M5x0,5
Prevádzkové napätie Ub: 10...30 VDC
Maximálna odolnosť voči tlaku: 100 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Rozsah: 0,8 mm
Spínací výstup: PNP normálne zatvorený (NC)
Spínacia frekvencia: 3000 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: Ø 5 x 27 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: otvorený kolektor
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 25 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 1 mA
Maximálna kapacita záťaže pri Ue: 0,2 µF
Prúd bez záťaže Io max., tlmený: 3 mA
Prúd naprázdno Io max., netlmený: 10 mA
Zvyškový prúd lr max.: 80 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 3000 Hz
Statický úbytok napätia max.: 3 V
Pripojenie: Konektor M8x1, 3-pinový
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 0,65 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 0,8 mm
Skutočná spínacia vzdialenosť Sr: 0,8 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: -10 %/+40 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 830
Aktívny povrch, materiál: keramika
Uťahovací moment: 1 Nm ±10 %
Veľkosť: M5x0,5
Montážna dĺžka: 24,00 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne zatvorený (NC)
Typ pripojenia: Kábel s konektorom, 0,30 m, PUR
Priemer kábla D: 3,00 mm
Dĺžka kábla L: 0,3 m
Materiál puzdra: nehrdzavejúca oceľ
Materiál plášťa: PUR
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...70 °C
Stupeň kontaminácie: 3
Tesniaci krúžok, rozmer: 10,4 × 3,5 mm
Maximálna tlaková odolnosť: 100 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku oleja

Druh obalu: Piece

Kategória výrobku: indukčný snímač

Typ: BES03LE

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Výstupy: PNP

Dĺžka kábla: 0.30 m

Spínacia vzdialenosť (max.): 0.65 mm

Spínacia frekvencia: 3000 Hz

Vyhotovenie (senzory): Induktívne

Pripojenie: M5

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M5

Materiál puzdra: nerezová ocel

Typ kontaktu: 1 rozpínací

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Dĺžka: 27.00 mm

(Ø): 5 mm

Rozmer.: (Ø x d) 5 mm x 27.00 mm

Menovité napätie: 24 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417074 BALLUFF indukčný snímač BES03LE BES03LE M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417074 BALLUFF indukčný snímač BES03LE BES03LE M5 zarovnaná PNP (Ø x d) 5 mm x 27.00 mm Piece

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 5 x 27 mm, vyhotovenie = M5x0,5, montáž = zapustená, dosah = 0,8 mm, spínací výstup = PNP normálne zatvorený (NC), spínacia frekvencia = 3000 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = keramika, pripojenie = kábel s konektorom, konektor M8x1, 3-pólový, 0,30 m, PUR, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, maximálna tlaková odolnosť = 100 bar, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.
