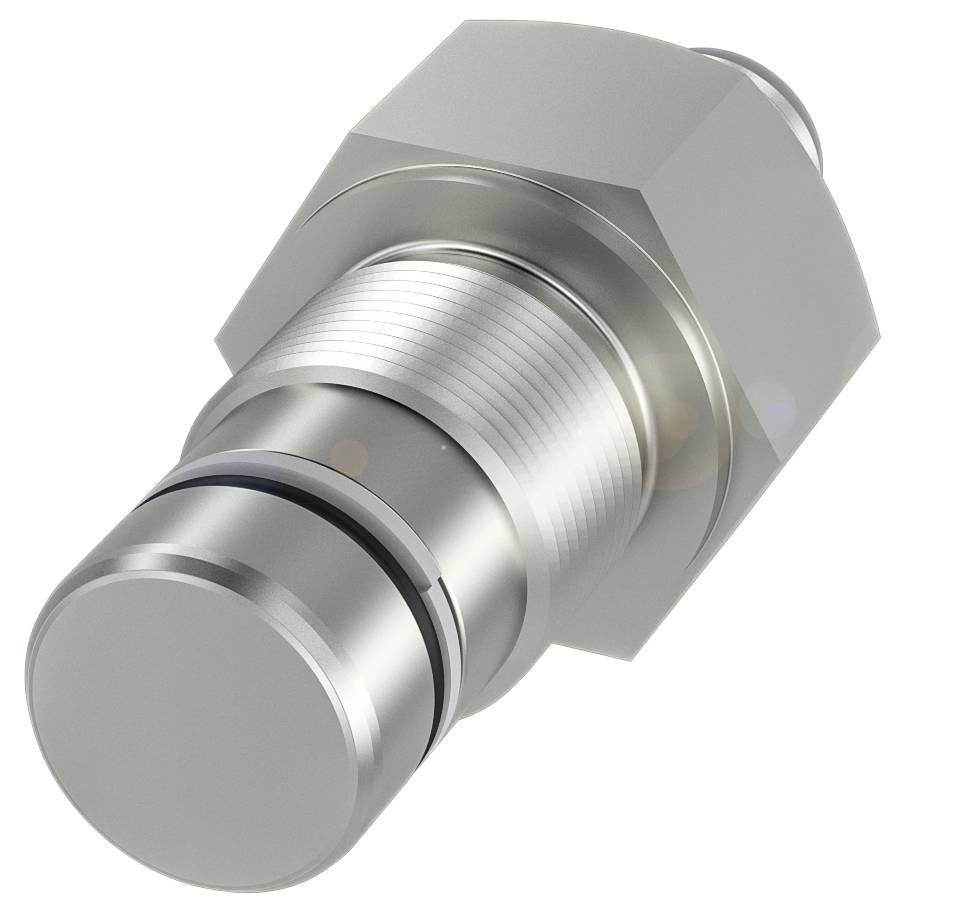

Name: BALLUFF indukčný snímač BHS0026 BHS0026 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 58 m
Brand: BALLUFF
SKU: 3416887
Availability: BackOrder

Hlavné benefity

Balluff BHS0026 Indukčné senzory odolné voči vysokému tlaku

Rozmery: Ø 18 x 58 mm
Prevedenie: M18x1
Inštalácia: zapustená
Dosah: 3 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 18 x 58 mm
Aktívny povrch, materiál: PEEK
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M18x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna tlaková odolnosť: 500 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 3 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 400 Hz
Ochranný druh IP68
Teplota okolia: -25...80 °C
Ďalšie funkcie:
Rozmery: Ø 18 x 58 mm
Upevnenie: M18x1
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: 2,0 kOhm + D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 130 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 10 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 25 mA
Prúd naprázdno Io max., netlmený: 12 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 400 Hz
Statický úbytok napätia max.: 3,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 2,1 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 3 mm
Skutočná spínacia vzdialenosť Sr: 3 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: -20%
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 1620 a
Aktívny povrch, materiál: PEEK
Uťahovací moment: 40 Nm ±10 %
Veľkosť: M18x1
Montážna dĺžka: 13,00 mm
Inštalácia: zapustená montáž
Materiál puzdra: nehrdzavejúca oceľ
Materiál tesniaceho krúžku: NBR 60-80
Materiál oporného krúžku: PTFE
Tesniaci krúžok, rozmer: 13 × 1,5 mm
Maximálna tlaková odolnosť: 500 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku oleja

Kategória výrobku: indukčný snímač

Typ: BHS0026

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 2.1 mm

Výstupy: PNP

Materiál puzdra: nerezová ocel

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18 x 1

Pripojenie: M18

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Dĺžka: 58.00 mm

V: 58 m

(Ø): 18 mm

Rozmer.: (Ø x v) 18 mm x 58 m

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 400 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416887 BALLUFF indukčný snímač BHS0026 BHS0026 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 58 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416887 BALLUFF indukčný snímač BHS0026 BHS0026 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 58 m

Popis

Naše indukčné senzory BHS odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Ich odolnosť je možná vďaka materiálom krytu odolným voči médiám a špeciálnemu procesu tesnenia. Pre vaše individuálne aplikácie vám ponúkame rôzne prevedenia, ako aj komplexný sortiment s rôznymi priemermi puzdier a veľkosťami závitov. Rozmery = Ø 18 x 58 mm, Konštrukcia = M18x1, Montáž = zapustená, Dosah = 3 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 400 Hz, Materiál puzdra = nehrdzavejúca oceľ, Materiál snímacej plochy = PEEK, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...80 °C, Maximálna odolnosť voči tlaku = 500 bar, Trieda ochrany = IP68, Schválenie/Zhoda = CE, UKCA, WEEE

Tento text bol preložený strojovo.
