Name: BALLUFF indukčný snímač BHS0058 BHS0058 M8 zarovnaná PNP (Ø x d) 6.5 mm x 31.30 mm
Brand: BALLUFF
SKU: 3417436
Availability: BackOrder

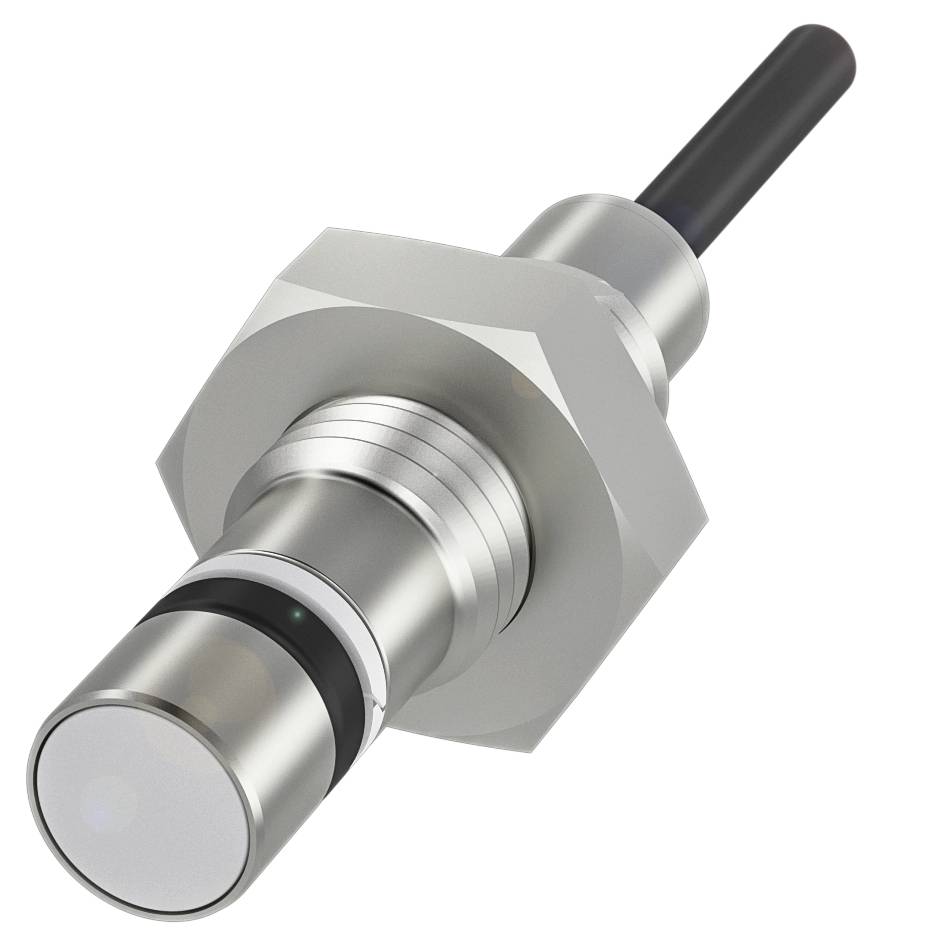

Kovový valcový aproximačný senzor s čiernym káblom, vhodný pre priemyselné aplikácie na detekciu objektov.

Ilustračný obrázok

Kategória výrobku

indukčný snímač

Prevádzkové napätie max.

30.0 V

Výstupy

PNP

Spínacia vzdialenosť (max.)

1.2 mm

Vyhotovenie (senzory)

Induktívne

Datasheety: (PDF)

Doručenie: Pi 27. 11.

Počet

Celkom (309,00 € / kus)

309,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BHS0058 Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 6,5 x 31,3 mm
Prevedenie: M8x1
Inštalácia: zapustená
Dosah: 1.5 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 6,5 x 31,3 mm
Aktívny povrch, materiál: keramika
Pripojenie: Kábel, 2,00 m, PUR
Prevedenie: M8x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna tlaková odolnosť: 500 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 1.5 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 4000 Hz
Ochranný druh IP68
Teplota okolia: -25...80 °C
Ďalšie funkcie:
Rozmery: Ø 6,5 x 31,3 mm
Upevnenie: M8x1
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: otvorený kolektor
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 20 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 10 mA
Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
Prúd bez záťaže Io max., tlmený: 10 mA
Prúd naprázdno Io max., netlmený: 7 mA
Zvyškový prúd lr max.: 10 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 4000 Hz
Statický úbytok napätia max.: 2,5 V
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 1,2 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 1,5 mm
Skutočná spínacia vzdialenosť Sr: 1,5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 735 stupňov
Aktívny povrch, materiál: keramika
Uťahovací moment: 7 Nm ±10 %
Veľkosť: M8x1
Montážna dĺžka: 14,00 mm
Inštalácia: zapustená montáž
Typ pripojenia: Kábel, 2,00 m, PUR
Priemer kábla D: 2,50 mm
Dĺžka kábla L: 2 m
Materiál puzdra: nehrdzavejúca oceľ
Materiál plášťa: PUR
Počet vodičov: 3
Prierez vodiča: 0,10 mm²
Materiál tesniaceho krúžku: NBR 70
Materiál oporného krúžku: PTFE
Tesniaci krúžok, rozmer: 4 × 1,5 mm
Maximálna odolnosť voči tlaku: 500 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku oleja

Kategória výrobku: indukčný snímač

Typ: BHS0058

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Výstupy: PNP

Dĺžka kábla: 2.00 m

Spínacia vzdialenosť (max.): 1.2 mm

Spínacia frekvencia: 4000 Hz

Vyhotovenie (senzory): Induktívne

Pripojenie: M8

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M8

Materiál puzdra: nerezová ocel

Typ kontaktu: 1 PNP

: IP68

Min. teplota: -25 °C

Max. teplota: 80 °C

Dĺžka: 31.30 mm

(Ø): 6.5 mm

Rozmer.: (Ø x d) 6.5 mm x 31.30 mm

Menovité napätie: 24 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417436 BALLUFF indukčný snímač BHS0058 BHS0058 M8 zarovnaná PNP (Ø x d) 6.5 mm x 31.30 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417436 BALLUFF indukčný snímač BHS0058 BHS0058 M8 zarovnaná PNP (Ø x d) 6.5 mm x 31.30 mm

Popis

Naše indukčné senzory BHS odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Ich odolnosť je možná vďaka materiálom krytu odolným voči médiám a špeciálnemu procesu tesnenia. Pre vaše individuálne aplikácie vám ponúkame rôzne prevedenia, ako aj komplexný sortiment s rôznymi priemermi puzdier a veľkosťami závitov. Rozmery = Ø 6,5 x 31,3 mm, Konštrukcia = D6,5, Montáž = zapustená, Dosah = 1,5 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 4000 Hz, Materiál puzdra = nehrdzavejúca oceľ, Materiál snímacej plochy = keramika, Pripojenie = kábel, 2,00 m, PUR, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...80 °C, Odolnosť voči tlaku max. = 500 bar, Trieda ochrany = IP68, Schválenie/Zhoda = CE, UKCA, cULus, WEEE

Tento text bol preložený strojovo.
