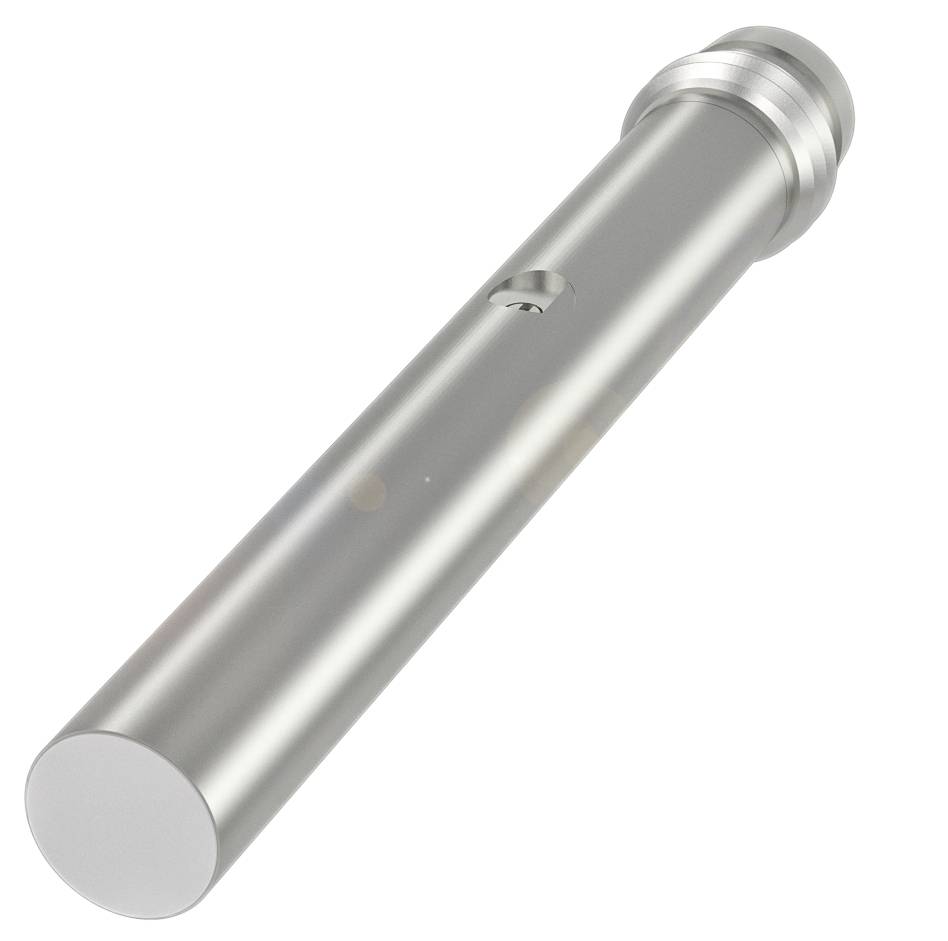

Name: BALLUFF kapacitný snímač BCS001R BCS001R 6.5 mm zarovnaná PNP (Ø x v) 6.5 mm x 54 mm
Brand: BALLUFF
SKU: 3417362
Availability: BackOrder

Hlavné benefity

Balluff BCS001R Valcové kompaktné prevedenie bez závitu

Pripojenie: Konektor, konektor M8x1, 3-pinový
Rozmery: Ø 6,5 x 54 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Séria: G06

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 6,5 x 54 mm
Aktívny povrch, materiál: PTFE
Pripojenie: Konektor, konektor M8x1, 3-pinový
Séria: G06
Prevádzkové napätie Ub: 11...30 VDC
Inštalácia: zapustená montáž
Materiál puzdra: nehrdzavejúca oceľ (1.4301)
Rozsah: 0,1...1,5 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 100 Hz
Ochranný druh IP65
Citlivosť: Nastaviteľná spínacia vzdialenosť
Teplota okolia: -10...70 °C
Ďalšie funkcie:
Rozsah dodávky: Skrutkovač | Stručný návod
Rozmery: Ø 6,5 x 54 mm
Zobrazenie funkcií: áno
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 50 mA
Menovité izolačné napätie Ui: 75 V DC
Prevádzkové napätie Ub: 11...30 VDC
Kategória použitia: DC-13
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 100 Hz
Statický úbytok napätia max.: 2 V
Pripojenie: Konektor M8x1, 3-pinový
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 1,5 mm
Maximálny teplotný drift (% Sr): 15%
Opakovateľnosť max. (% Sr): 2,0 %
MTTF (40 °C): 444 a
Aktívny povrch, materiál: PTFE
Veľkosť: D6.5
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Materiál puzdra: nehrdzavejúca oceľ (1.4301)
Počet pinov: 3
Séria: G06
Prúd bez záťaže Io max. pri Ue: 10 mA
Citlivosť: Nastaviteľná spínacia vzdialenosť
Merací rozsah: 0,1...1,5 mm

Kategória výrobku: kapacitný snímač

Typ: BCS001R

Min. prevádzkové napätie: 11.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 11.0 - 30.0 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 1.5 mm

Výstupy: PNP

Materiál puzdra: nerezová ocel

Vyhotovenie (senzory): Kapacitné

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: 6.5 mm

Pripojenie: zástrčka

Min. teplota: -10 °C

Max. teplota: 70 °C

: IP65

Dĺžka: 54.00 mm

Šírka: 54 mm

V: 54 mm

(Ø): 6.5 mm

Rozmer.: (Ø x v) 6.5 mm x 54 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

Prevádzkové napätie: 24 V/DC

Spínacia frekvencia: 100 Hz

Prevádzkový prúd: 50 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417362 BALLUFF kapacitný snímač BCS001R BCS001R 6.5 mm zarovnaná PNP (Ø x v) 6.5 mm x 54 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417362 BALLUFF kapacitný snímač BCS001R BCS001R 6.5 mm zarovnaná PNP (Ø x v) 6.5 mm x 54 mm

Popis

Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 6,5 x 54 mm, Séria = G06, Inštalácia = zapustená, Pripojenie = konektor, konektor M8x1, 3-pinový, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 100 Hz, Rozsah = 0,1...1,5 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = nehrdzavejúca oceľ (1.4301), Materiál snímacej plochy = PTFE, Teplota okolia = -10...70 °C, Prevádzkové napätie Ub = 11...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP65

Tento text bol preložený strojovo.
