Name: BALLUFF kapacitný snímač BCS004M BCS004M M30 zarovnaná PNP (Ø x v) 30 mm x 87 m
Brand: BALLUFF
SKU: 3417520
Availability: BackOrder

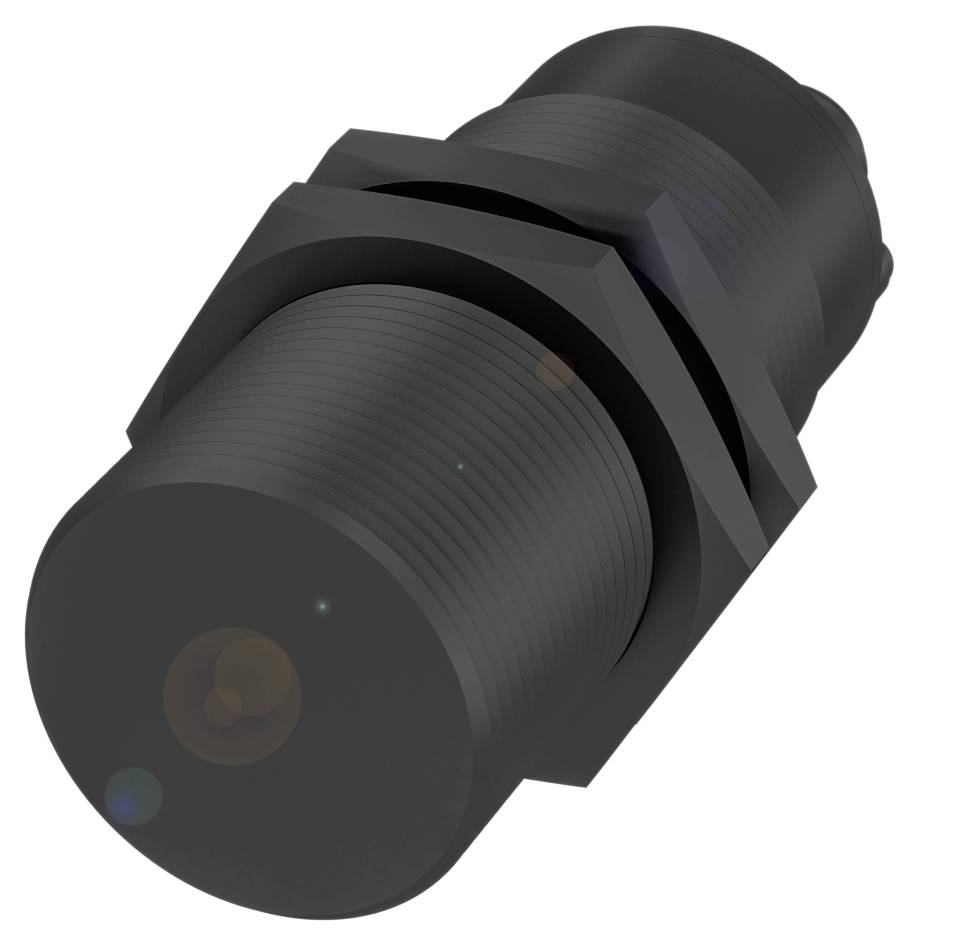

Čierny cylindrický senzor so závitom, vhodný na presnú detekciu v priemyselných aplikáciách.

Ilustračný obrázok

Kategória výrobku

kapacitný snímač

Prevádzkové napätie max.

35.0 V

Výstupy

PNP

Vyhotovenie (senzory)

Kapacitné

Pripojenie

zástrčka

Datasheety: (PDF)

Doručenie: Pi 27. 11.

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BCS004M Valcové prevedenie so závitom M30

Pripojenie: Konektor, konektor M12x1, 4-pinový
Rozmery: Ø 30 x 87 mm
Inštalácia: zapustená montáž
Séria: M30
Závit (A): M30x1,5

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 30 x 87 mm
Aktívny povrch, materiál: PBT
Pripojenie: Konektor, konektor M12x1, 4-pinový
Séria: M30
Prevádzkové napätie Ub: 10...35 VDC
Inštalácia: zapustená montáž
Materiál puzdra: PBT
Závit (A): M30x1,5
Rozsah: 1...20 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC) programovateľný
Spínacia frekvencia: 100 Hz
Ochranný druh IP66
Citlivosť: Nastaviteľná spínacia vzdialenosť
Teplota okolia: -30...70 °C
Ďalšie funkcie:
Rozsah dodávky: Matica (2x)|Stručný návod|Skrutkovač
Rozmery: Ø 30 x 87 mm
Zobrazenie prevádzkového napätia: áno
Zobrazenie funkcií: áno
Menovitý prevádzkový prúd Ie: 300 mA
Menovité izolačné napätie Ui: 75 V DC
Prevádzkové napätie Ub: 10...35 VDC
Kategória použitia: DC-13
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 100 Hz
Statický úbytok napätia max.: 1,8 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 20 mm
Maximálny teplotný drift (% Sr): 20%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 455 stupňov
Aktívny povrch, materiál: PBT
Uťahovací moment: 4 Nm
Veľkosť: M30x1,5
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Materiál puzdra: PBT
Trieda ochrany: IP66, IP64 na výstupe konektora
Teplota okolia: -30...70 °C
Stupeň kontaminácie: 1
Počet pinov: 4
Séria: M30
Prúd bez záťaže Io max. pri Ue: 18 mA
Citlivosť: Nastaviteľná spínacia vzdialenosť
Merací rozsah: 1...20 mm
Materiál veka: PBT|PE
Závit (A): M30x1,5

Kategória výrobku: kapacitný snímač

Typ: BCS004M

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 35.0 V

Prevádzkové napätie: 10.0 - 35.0 V

Výstupy: PNP

Spínacia frekvencia: 100 Hz

Vyhotovenie (senzory): Kapacitné

Pripojenie: zástrčka

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M30

Materiál puzdra: PBT

Typ kontaktu: 1 PNP

: IP66

Min. teplota: -30 °C

Max. teplota: 70 °C

Dĺžka: 87.00 mm

Šírka: 87 mm

V: 87 m

(Ø): 30 mm

Rozmer.: (Ø x v) 30 mm x 87 m

Menovité napätie: 35.0 V

Prevádzkový prúd: 300 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417520 BALLUFF kapacitný snímač BCS004M BCS004M M30 zarovnaná PNP (Ø x v) 30 mm x 87 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417520 BALLUFF kapacitný snímač BCS004M BCS004M M30 zarovnaná PNP (Ø x v) 30 mm x 87 m

Popis

Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 30 x 87 mm, Séria = M30, Závit (A) = M30x1,5, Inštalácia = zapustená, Pripojenie = konektor, konektor M12x1, 4-pinový, Spínací výstup = programovateľný PNP normálne otvorený/zatvorený (NO/NC), Spínacia frekvencia = 100 Hz, Rozsah = 1...20 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -30...70 °C, Prevádzkové napätie Ub = 10...35 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP66

Tento text bol preložený strojovo.
