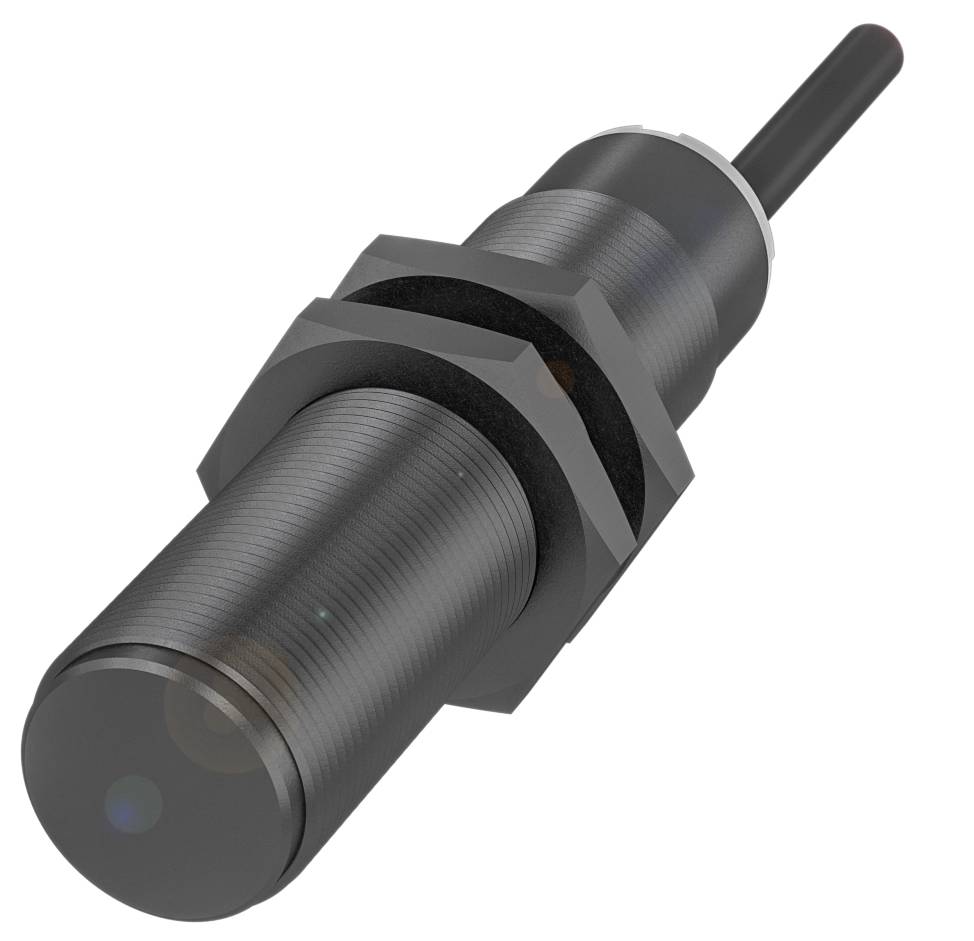

Name: BALLUFF kapacitný snímač BCS00M1 BCS00M1 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 75 m
Brand: BALLUFF
SKU: 3417247
Availability: BackOrder

Hlavné benefity

Balluff BCS00M1 Valcové prevedenie so závitom M18

Pripojenie: Kábel, 2,00 m, PUR
Rozmery: Ø 18 x 75 mm
Inštalácia: zapustená montáž
Séria: M18
Závit (A): M18x1

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 18 x 75 mm
Aktívny povrch, materiál: PBT
Pripojenie: Kábel, 2,00 m, PUR
Séria: M18
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená montáž
Materiál puzdra: PBT
Závit (A): M18x1
Rozsah: 1...8 mm
Spínací výstup: PNP normálne zatvorený (NC)
Spínacia frekvencia: 100 Hz
Ochranný druh IP67
Citlivosť: Nastaviteľná spínacia vzdialenosť
Teplota okolia: -25...85 °C
Ďalšie funkcie:
Rozsah dodávky: Matica (2x)
Rozmery: Ø 18 x 75 mm
Zobrazenie prevádzkového napätia: áno
Zobrazenie funkcií: áno
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 300 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 100 Hz
Trieda ochrany: II
Statický úbytok napätia max.: 1,5 V
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Možnosť výmeny chránená: nie
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 8 mm
Teplotný drift max. (% Sr): 20% [-5…55 °C]
Opakovateľnosť max. (% Sr): 2,0 %
MTTF (40 °C): 343 stupňov
Aktívny povrch, materiál: PBT
Uťahovací moment: 2 Nm
Veľkosť: M18x1
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne zatvorený (NC)
Priemer kábla D: 4,60 mm
Dĺžka kábla L: 2 m
Materiál puzdra: PBT
Materiál plášťa: PUR
Ochranný druh IP67
Teplota okolia: -25...85 °C
Počet vodičov: 3
Prierez vodiča: 0,34 mm²
Značka: Globálna
Séria: M18
Prúd bez záťaže Io max. pri Ue: 20 mA
Citlivosť: Nastaviteľná spínacia vzdialenosť
Merací rozsah: 1...8 mm
Materiál poťahu: PA
Závit (A): M18x1

Kategória výrobku: kapacitný snímač

Typ: BCS00M1

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Kapacitné

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18 x 1

Pripojenie: M18

Dĺžka kábla: 2.00 m

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Dĺžka: 75.00 mm

Šírka: 75 mm

V: 75 m

(Ø): 18 mm

Rozmer.: (Ø x v) 18 mm x 75 m

Obsah: 1 ks

Menovité napätie: 30.0 V

Materiál plášťa: PUR

Prevádzkové napätie: 24 V/DC

Spínacia frekvencia: 100 Hz

Prevádzkový prúd: 100 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417247 BALLUFF kapacitný snímač BCS00M1 BCS00M1 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 75 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417247 BALLUFF kapacitný snímač BCS00M1 BCS00M1 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 75 m

Popis

Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 18 x 75 mm, Séria = M18, Závit (A) = M18x1, Inštalácia = zapustená, Pripojenie = kábel, 2,00 m, PUR, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 100 Hz, Dosah = 1...8 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67

Tento text bol preložený strojovo.
