Name: BALLUFF kapacitný snímač BCS00U5 BCS00U5 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3416746
Availability: BackOrder

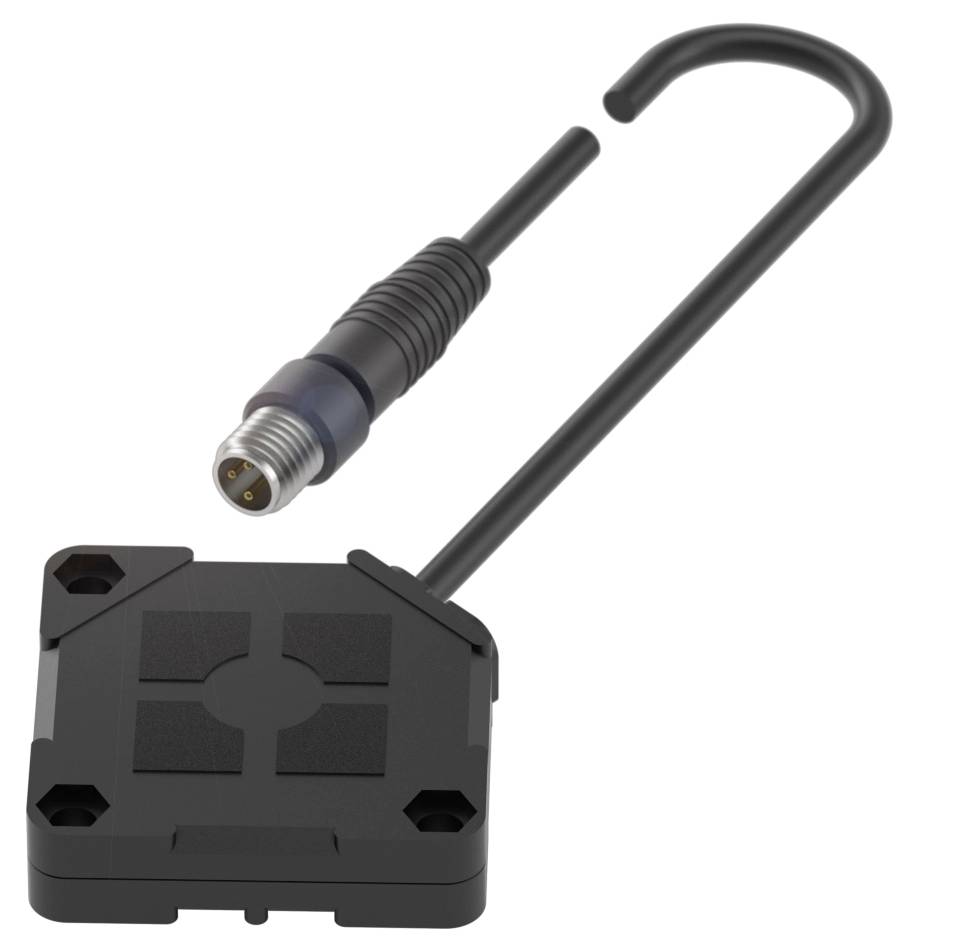

Čierny štvorcový senzor so skrutkovým pripojením a káblom; používa sa v priemyselných aplikáciách na zber dát.

Ilustračný obrázok

Kategória výrobku

kapacitný snímač

Prevádzkové napätie max.

30.0 V

Výstupy

PNP

Vyhotovenie (senzory)

Kapacitné

Pripojenie

zástrčka

Datasheety: (PDF)

Doručenie: Ut 24. 11.

Počet

Celkom (97,99 € / kus)

97,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BCS00U5 Kapacitné bezdotykové snímače na detekciu objektov

Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR
Rozmery: 40 x 40 x 10 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne zatvorený (NC)
Séria: Q40

Technické parametre

Hlavné vlastnosti: Rozmery: 40 x 40 x 10 mm
Aktívny povrch, materiál: PBT
Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR
Séria: Q40
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená montáž
Materiál puzdra: PBT
Rozsah: 1...20 mm
Spínací výstup: PNP normálne zatvorený (NC)
Spínacia frekvencia: 100 Hz
Ochranný druh IP67
Citlivosť: Nastaviteľná spínacia vzdialenosť
Teplota okolia: -5...85 °C
Ďalšie funkcie:
Rozmery: 40 x 40 x 10 mm
Zobrazenie prevádzkového napätia: áno
Zobrazenie funkcií: áno
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 25 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažiteľnosť pri Ue: 10 µF
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 100 Hz
Statický úbytok napätia max.: 2,5 V
Pripojenie: Konektor M8x1, 3-pinový
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 20 mm
Teplotný drift max. (% Sr): 20% [-5…55 °C]
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 195 a
Aktívny povrch, materiál: PBT
Veľkosť: kvádrový tvar
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne zatvorený (NC)
Priemer kábla D: 3,00 mm
Dĺžka kábla L: 0,3 m
Materiál puzdra: PBT
Materiál plášťa: PUR
Ochranný druh IP67
Teplota okolia: -5...85 °C
Stupeň kontaminácie: 1
Počet vodičov: 3
Prierez vodiča: 0,14 mm²
Počet pinov: 3
Značka: Globálna
Séria: Q40
Prúd bez záťaže Io max. pri Ue: 15 mA
Citlivosť: Nastaviteľná spínacia vzdialenosť
Merací rozsah: 1...20 mm
Materiál veka: PBT

Kategória výrobku: kapacitný snímač

Typ: BCS00U5

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Výstupy: PNP

Dĺžka kábla: 0.30 m

Spínacia frekvencia: 100 Hz

Vyhotovenie (senzory): Kapacitné

Pripojenie: zástrčka

Spôsob konštrukcie: zarovnaná

Materiál puzdra: PBT

Typ kontaktu: 1 rozpínací

: IP67

Min. teplota: -5 °C

Max. teplota: 85 °C

Dĺžka: 10.00 mm

Šírka: 40.00 mm

V: 40.00 mm

Rozmer.: (d x š x v) 10.00 x 40.00 x 40.00 mm

Hĺbka: 10 m

Materiál plášťa: PUR

Menovité napätie: 30.0 V

Prevádzkové napätie: 24 V/DC

Prevádzkový prúd: 100 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416746 BALLUFF kapacitný snímač BCS00U5 BCS00U5 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416746 BALLUFF kapacitný snímač BCS00U5 BCS00U5 zarovnaná PNP (d x š x v) 10.00 x 40.00 x 40.00 mm

Popis

Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = 40 x 40 x 10 mm, Séria = Q40, Inštalácia = zapustená, Pripojenie = kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 100 Hz, Rozsah = 1...20 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -5...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67

Tento text bol preložený strojovo.
