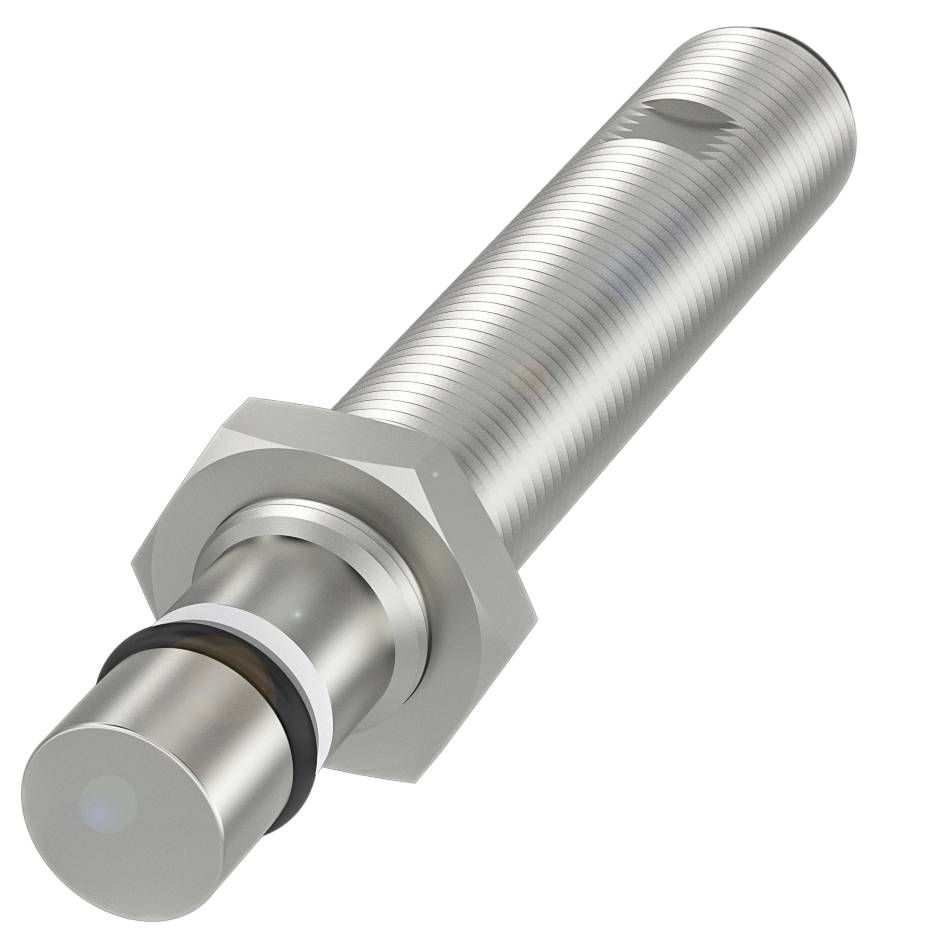

Name: BALLUFF senzor BHS B135V-PSD25-S04-003 BHS005U M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 78 mm
Brand: BALLUFF
SKU: 3416079
Availability: BackOrder

Hlavné benefity

Balluff BHS005U Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 12 x 78 mm
Prevedenie: M12x1
Inštalácia: zapustená
Dosah: 2.5 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 78 mm
Aktívny povrch, materiál: keramika
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M12x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna odolnosť voči tlaku: 500 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 2.5 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 400 Hz
Ochranný druh IP68
Teplota okolia: -25...90 °C
Ďalšie funkcie:
Rozmery: Ø 12 x 78 mm
Upevnenie: M12x1
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: 33,0 kOhm + 2D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 20 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
Prúd bez záťaže Io max., tlmený: 8 mA
Prúd naprázdno Io max., netlmený: 8 mA
Zvyškový prúd lr max.: 10 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 400 Hz
Statický úbytok napätia max.: 2,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 2 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 2,5 mm
Skutočná spínacia vzdialenosť Sr: 2,5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 15%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 500 a
Aktívny povrch, materiál: keramika
Uťahovací moment: 15 Nm ±10 %
Veľkosť: M12x1
Montážna dĺžka: 43,50 mm
Inštalácia: zapustená montáž
Materiál puzdra: nehrdzavejúca oceľ
Materiál oporného krúžku: PTFE
Tesniaci krúžok, rozmer: 6,75 × 1,78 mm
Maximálna tlaková odolnosť: 500 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku oleja

Kategória výrobku: senzor

Typ: BHS B135V-PSD25-S04-003

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 2.5 mm

Výstupy: PNP, zatvárač

Materiál puzdra: nerezová ocel
keramika

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M12

Pripojenie: M12, 4-pólové

Vlastnosti: Odolný voči oleju

Min. teplota: -25 °C

Max. teplota: 90 °C

: IP68

Dĺžka: 78 mm

(Ø): 12 mm

Rozmer.: (Ø x d) 12 mm x 78 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 400 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416079 BALLUFF senzor BHS B135V-PSD25-S04-003 BHS005U M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 78 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416079 BALLUFF senzor BHS B135V-PSD25-S04-003 BHS005U M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 78 mm

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Indukčný snímač, Ø 12 x 78 mm, konektor, normálne otvorený (NO), nominálna spínacia vzdialenosť Sn=2,5 mm, zapustený, 500 bar, odolný voči tlaku oleja, materiál puzdra=nehrdzavejúca oceľ, materiál snímacej plochy=keramika

Tento text bol preložený strojovo.
