Name: BALLUFF senzor magnetického poľa BMF 32M-PS-C-2-S4 BMF0087 PNP (d x š x v) 26.00 x 25.00 x 11.90 mm
Brand: BALLUFF
SKU: 3420344
Availability: BackOrder

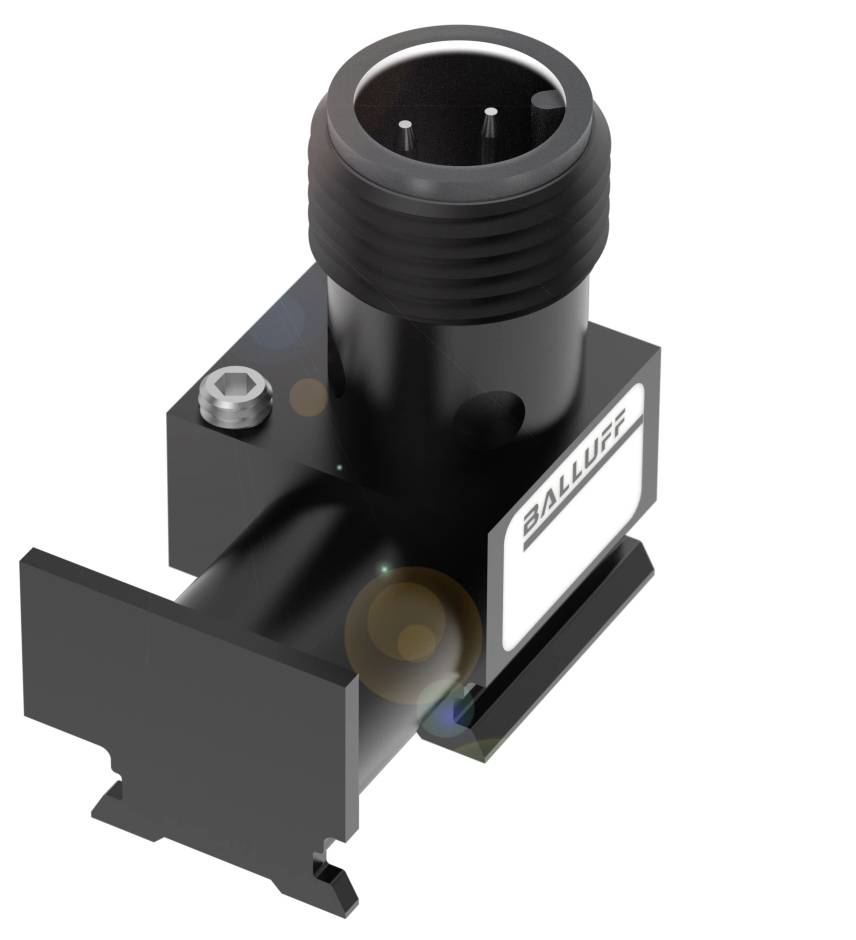

Čierny, valcový elektrický konektor s troma pinmi a puzdrom, označený nápisom 'BALLUFF'.

Ilustračný obrázok

Kategória výrobku

senzor magnetického poľa

Prevádzkové napätie max.

30.0 V

Typ kontaktu

1 PNP

Výstupy

PNP

Vyhotovenie (senzory)

Magnetický

Datasheety: (PDF)

Doručenie: Ut 24. 11.

Počet

Celkom (99,99 € / kus)

99,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Snímače magnetického poľa Balluff BMF0087 pre rôzne tvary drážok

Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Rozmery: 25 x 11,9 x 26 mm
Princíp fungovania: senzor magnetického poľa
Upevnenie: s hadicovou svorkou
Použitie: Okrúhly valec
Pneumatický valec s lichobežníkovou drážkou

Technické parametre

Hlavné vlastnosti: Rozmery: 25 x 11,9 x 26 mm
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Použitie: Okrúhly valec
Pneumatický valec s lichobežníkovou drážkou
Upevnenie: s hadicovou svorkou
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: senzor magnetického poľa
Materiál puzdra: hliník
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 10000 Hz
Ochranný druh IP67
Teplota okolia: -25...85 °C
Ďalšie funkcie:
Princíp fungovania: senzor magnetického poľa
Rozmery: 25 x 11,9 x 26 mm
Upevnenie: s hadicovou svorkou
Zobrazenie funkcií: áno
Výstupný odpor Ra: otvorený odtok
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd naprázdno Io max., netlmený: 10 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 10000 Hz
Statický úbytok napätia max.: 3,1 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
MTTF (40 °C): 330 stupňov
Aktívna plocha, materiál: PU
Materiál puzdra Mechanické vlastnosti: Hliník
Oneskorenie vypnutia toff max.: 0,05 ms
Oneskorenie zapnutia max.: 0,05 ms
Menovitá intenzita spínacieho poľa Hn: 1,2 kA/m
Zaručená intenzita spínacieho poľa Ha: 2 kA/m
Hysterézia H max. (% z Hn): 45%
Použitie: Okrúhly valec | Pneumatický valec s lichobežníkovou drážkou
Maximálny teplotný drift (% z Hn): 0,3%

Kategória výrobku: senzor magnetického poľa

Typ: BMF 32M-PS-C-2-S4

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

Výstupy: PNP

Materiál puzdra: hliník

Vyhotovenie (senzory): Magnetický

Vlastnosti materiálu: hliníková zliatina

Pripojenie: M12, 4-pólové

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Dĺžka: 26.00 mm

Šírka: 25.00 mm

V: 11.90 mm

Rozmer.: (d x š x v) 26.00 x 25.00 x 11.90 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

Spôsob montáže: svorka

Prevádzkové napätie: 24 V/DC

Spínacia frekvencia: 10000 Hz

Prevádzkový prúd: 24 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3420344 BALLUFF senzor magnetického poľa BMF 32M-PS-C-2-S4 BMF0087 PNP (d x š x v) 26.00 x 25.00 x 11.90 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3420344 BALLUFF senzor magnetického poľa BMF 32M-PS-C-2-S4 BMF0087 PNP (d x š x v) 26.00 x 25.00 x 11.90 mm

Popis

Rozmery = 25 x 11,9 x 26 mm, Pripojenie = konektor M12x1, 4-pinový, kódovanie A, Použitie = Okrúhly valec, pneumatický valec s lichobežníkovou drážkou, Montáž = s hadicovou svorkou, Materiál puzdra = hliník, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 10000 Hz, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...85 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CEcULusWEEE

Tento text bol preložený strojovo.
