Name: BALLUFF senzor magnetického poľa BMF0003 BMF0003 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm
Brand: BALLUFF
SKU: 3419979
Availability: BackOrder

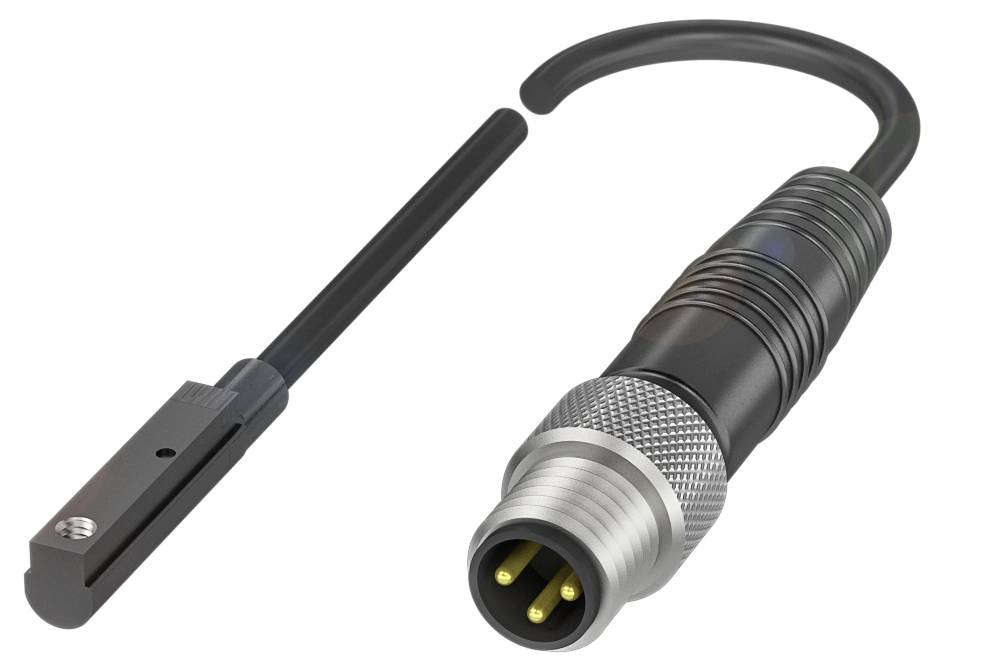

Kovový senzor s konektorom. Senzor je valcovitý, konektor má tri piny. Vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Kategória výrobku

senzor magnetického poľa

Prevádzkové napätie max.

30.0 V

Výstupy

PNP

Vyhotovenie (senzory)

Magnetický

Pripojenie

M8, 3-pólové

Datasheety: (PDF)

Doručenie: Po 16. 11.

Počet

Celkom (85,99 € / kus)

85,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Valcový spínač Balluff BMF0003 pre rôzne tvary drážok

Pripojenie: Konektor M8x1, 3-pinový
Rozmery: 16,8 x 2,9 x 4,5 mm
Kábel: PUR, 0,5 m
Princíp fungovania: senzor magnetického poľa
Tvar drážky: C-drážka

Technické parametre

Hlavné vlastnosti: Rozmery: 16,8 x 2,9 x 4,5 mm
Pripojenie: Konektor M8x1, 3-pinový
Použitie: Vďaka optimalizovanému odozvy je obzvlášť vhodný pre valce s krátkym zdvihom.
Montáž: C-drážka
Leto
Festo Slot 10
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: senzor magnetického poľa
Materiál puzdra: PA 12
Kábel: PUR, 0,5 m
Tvar drážky: C-drážka
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 7000 Hz
Ochranný druh IP67
Teplota okolia: -25...85 °C
Ďalšie funkcie:
Princíp fungovania: senzor magnetického poľa
Rozsah dodávky: Káblová svorka pre C-drážku
Rozmery: 16,8 x 2,9 x 4,5 mm
Montáž: C-drážka|Sommer|Festo drážka 10
Zobrazenie funkcií: áno
Výstupný odpor Ra: otvorený odtok
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd naprázdno Io max., netlmený: 5 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 7000 Hz
Statický úbytok napätia max.: 2,5 V
Pripojenie: Konektor M8x1, 3-pinový
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Uťahovací moment: 0,03 Nm
Spínací výstup: PNP normálne otvorený (NO)
Priemer kábla D: 2,50 mm
Dĺžka kábla L: 0,50 m
Materiál puzdra: PA 12
Materiál plášťa: PUR
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...85 °C
Stupeň znečistenia: 3
Materiál plášťa kábla: PUR
Značka: Globálna
Oneskorenie vypnutia toff max.: 0,07 ms
Oneskorenie zapnutia max.: 0,07 ms
Menovitá intenzita spínacieho poľa Hn: 1,2 kA/m
Zaručená intenzita spínacieho poľa Ha: 2 kA/m
Elektrostatický výboj: 3A (8kV)
Emisie: Skupina 1, Trieda B
Použitie: Vďaka optimalizovanému odozvy|obzvlášť vhodné pre|valce s krátkym zdvihom.
Maximálny teplotný drift (% z Hn): 0,3%
MTTF (40 °C) Materiál: 520 a

Kategória výrobku: senzor magnetického poľa

Typ: BMF0003

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Výstupy: PNP

Materiál puzdra: PA

Vyhotovenie (senzory): Magnetický

Pripojenie: M8, 3-pólové

Dĺžka kábla: 0.50 m

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Dĺžka: 4.50 mm

Šírka: 16.80 mm

V: 2.90 mm

Rozmer.: (d x š x v) 4.50 x 16.80 x 2.90 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

Materiál plášťa: PUR

Spôsob montáže: svorka

Prevádzkové napätie: 24 V/DC

Spínacia frekvencia: 7000 Hz

Prevádzkový prúd: 24 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3419979 BALLUFF senzor magnetického poľa BMF0003 BMF0003 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3419979 BALLUFF senzor magnetického poľa BMF0003 BMF0003 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm

Popis

Naše senzory magnetického poľa BMF pre C-drážku sa vyznačujú obzvlášť pevným držaním. Môžu byť inštalované v jednej rovine, vďaka čomu sú vhodné pre aplikácie s nedostatkom priestoru. Keďže všetky je možné vkladať zhora, hodia sa aj tam, kde sú konce drážok uzavreté a nie je možné bočné vkladanie. Balluff ponúka aj extrémne krátke prevedenia, ktoré sú ideálne pre každý chápadlo a valec s krátkym zdvihom. Snímače snímajú polohu piestu bezkontaktne cez stenu valca. Systém je možné použiť pre valce a chápadlá so silnými aj slabými magnetmi. Rozmery = 16,8 x 2,9 x 4,5 mm, Princíp činnosti = Snímač magnetického poľa, Pripojenie = Konektor M8x1, 3-pinový, Kábel = PUR, 0,5 m, Použitie = Obzvlášť vhodné pre valce s krátkym zdvihom vďaka optimalizovanej dráhe odozvy., Montáž = Drážka C, Sommer, Festo Drážka 10, Materiál puzdra = PA 12, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 7000 Hz, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...85 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, cULus, WEEE

Tento text bol preložený strojovo.
