Name: BALLUFF senzor magnetického poľa BMF008E BMF008E PNP (d x š x v) 33.50 x 33.50 x 12.80 mm
Brand: BALLUFF
SKU: 3420291
Availability: BackOrder

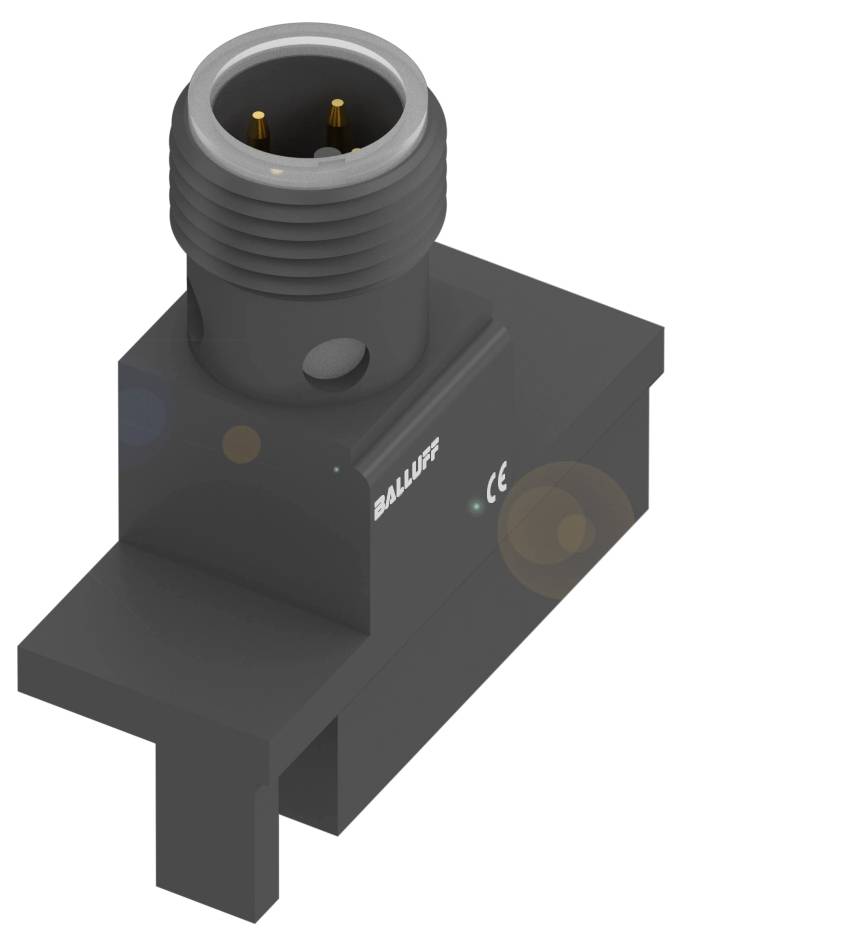

Čierny elektrický konektor s troma zlatými pinmi, logom a CE značkou na povrchu.

Ilustračný obrázok

Kategória výrobku

senzor magnetického poľa

Prevádzkové napätie max.

30.0 V

Typ kontaktu

1 spínací

Výstupy

PNP

Vyhotovenie (senzory)

Magnetický

Datasheety: (PDF)

Doručenie: Ut 24. 11.

Počet

Celkom (97,99 € / kus)

97,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BMF008E Pre rôzne tvary drážok s uhlovým konektorom

Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Rozmery: 33,5 x 12,8 x 33,5 mm
Princíp fungovania: senzor magnetického poľa
Použitie: väčšie aktuátory
Tvar drážky: variabilný

Technické parametre

Hlavné vlastnosti: Rozmery: 33,5 x 12,8 x 33,5 mm
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Použitie: väčšie aktuátory
Montáž: Konzola BMF 305-HW*
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: senzor magnetického poľa
Materiál puzdra: hliník
Tvar drážky: variabilný
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 10000 Hz
Ochranný druh IP67
Teplota okolia: -25...85 °C
Ďalšie funkcie:
Princíp fungovania: senzor magnetického poľa
Rozmery: 33,5 x 12,8 x 33,5 mm
Montáž: Konzola BMF 305-HW*
Zobrazenie funkcií: áno
Výstupný odpor Ra: otvorený odtok
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd naprázdno Io max., netlmený: 10 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 10000 Hz
Statický úbytok napätia max.: 3,1 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
MTTF (40 °C): 330 stupňov
Aktívna plocha, materiál: PU
Spínací výstup: PNP normálne otvorený (NO)
Materiál puzdra: hliník
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...85 °C
Stupeň kontaminácie: 3
Oneskorenie vypnutia toff max.: 0,05 ms
Oneskorenie zapnutia max.: 0,05 ms
Nie je súčasťou dodávky: Montážna konzola napr. BMF 305-HW-25
Menovitá intenzita spínacieho poľa Hn: 1,2 kA/m
Zaručená intenzita spínacieho poľa Ha: 2 kA/m
Hysterézia H max. (% z Hn): 45%
Elektrostatický odboj: 4A (8kV) | 2A (4kV)
Emisie: Skupina 1, Trieda A
Použitie: väčšie aktuátory
Maximálny teplotný drift (% z Hn): 0,3%

Kategória výrobku: senzor magnetického poľa

Typ: BMF008E

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Výstupy: PNP

Materiál puzdra: hliník

Vyhotovenie (senzory): Magnetický

Pripojenie: M12, 4-pólové

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Dĺžka: 33.50 mm

Šírka: 33.50 mm

V: 12.80 mm

Rozmer.: (d x š x v) 33.50 x 33.50 x 12.80 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

Prevádzkové napätie: 24 V/DC

Spínacia frekvencia: 10000 Hz

Prevádzkový prúd: 24 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3420291 BALLUFF senzor magnetického poľa BMF008E BMF008E PNP (d x š x v) 33.50 x 33.50 x 12.80 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3420291 BALLUFF senzor magnetického poľa BMF008E BMF008E PNP (d x š x v) 33.50 x 33.50 x 12.80 mm

Popis

Rozmery = 33,5 x 12,8 x 33,5 mm, Pripojenie = konektor M12x1, 4-pinový, kódovanie A, Použitie = väčšie aktuátory, Montáž = montážny držiak BMF 305-HW*, Materiál puzdra = hliník, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 10000 Hz, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...85 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CEcULusWEEE

Tento text bol preložený strojovo.
