Name: BALLUFF spínač priblíženia BES 517-398-NO-C-S49-00,2 BES01NA zarovnaná PNP, zatvárač (Ø x v) 3 m x 16.5 mm Single
Brand: BALLUFF
SKU: 3416962
Availability: BackOrder

Hlavné benefity

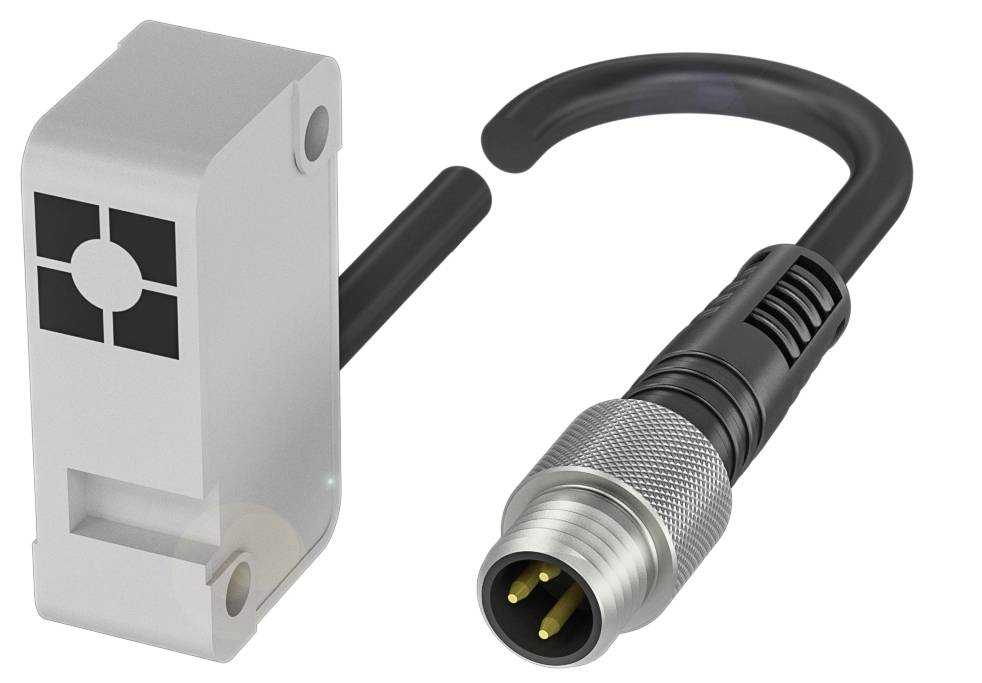

Indukčný snímač priblíženia Balluff BES01NA

Rozmery: 30 x 10,5 x 16,5 mm
Dizajn: 30x10,5x16,5
Inštalácia: zapustená
Dosah: 2 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: 30 x 10,5 x 16,5 mm
Aktívny povrch, materiál: PBT, GF20
Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,20 m, PUR
Dizajn: 30x10,5x16,5
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená
Materiál puzdra: PBT, GF20
Dosah: 2 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 2500 Hz
Ochranný druh IP65
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: 30 x 10,5 x 16,5 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 33,0 kOhm + D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 50 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 10 mA
Prúd naprázdno Io max., netlmený: 3 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 2500 Hz
Statický úbytok napätia max.: 2 V
Pripojenie: Konektor M8x1, 3-pinový
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 1,6 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 2 mm
Skutočná spínacia vzdialenosť Sr: 2 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 830
Aktívny povrch, materiál: PBT, GF20
Veľkosť: 30x10,5x16,5
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Typ pripojenia: Kábel s konektorom, 0,20 m, PUR
Priemer kábla D: 3,70 mm
Dĺžka kábla L: 0,2 m
Materiál puzdra: PBT, GF20
Materiál plášťa: PUR
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP65
Teplota okolia: -25...70 °C
Stupeň kontaminácie: 3

Druh obalu: Single

Kategória výrobku: spínač priblíženia

Typ: BES 517-398-NO-C-S49-00,2

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 2 mm

Výstupy: PNP, zatvárač

Materiál puzdra: PBT
GF20

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: vystužený skleneným vláknom

Spôsob konštrukcie: zarovnaná

Pripojenie: M8, 3-pólové

Dĺžka kábla: 0.20 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP65

Dĺžka: 30 mm

Šírka: 10.5 mm

V: 16.5 mm

(Ø): 3 m

Rozmer.: (Ø x v) 3 m x 16.5 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 2500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416962 BALLUFF spínač priblíženia BES 517-398-NO-C-S49-00,2 BES01NA zarovnaná PNP, zatvárač (Ø x v) 3 m x 16.5 mm Single

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416962 BALLUFF spínač priblíženia BES 517-398-NO-C-S49-00,2 BES01NA zarovnaná PNP, zatvárač (Ø x v) 3 m x 16.5 mm Single

Popis

Naše štandardné indukčné senzory sú ideálne na detekciu objektov v kovospracujúcom priemysle. Sú odolné voči skratu a fungujú bezkontaktne, čo znamená, že sú bez opotrebenia a veľmi odolné voči kontaminácii. Senzory sú dostupné v prevedeniach od Ø 3 mm do rozmerov kvádra 80 × 80 mm. Robustné a spoľahlivé indukčné senzory Global vám umožňujú dosiahnuť obzvlášť ekonomické riešenia. Širokú škálu týchto viac ako 500 preferovaných variantov vieme dodať do celého sveta, a to aj vo veľkých množstvách, v krátkom čase. Rozmery = 30 x 10,5 x 16,5 mm, konštrukcia = kváder, montáž = zapustená, dosah = 2 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 2500 Hz, materiál puzdra = PBT, GF20, materiál snímacej plochy = PBT, GF20, pripojenie = kábel s konektorom, konektor M8x1, 3-pinový, 0,20 m, PUR, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP65, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.
