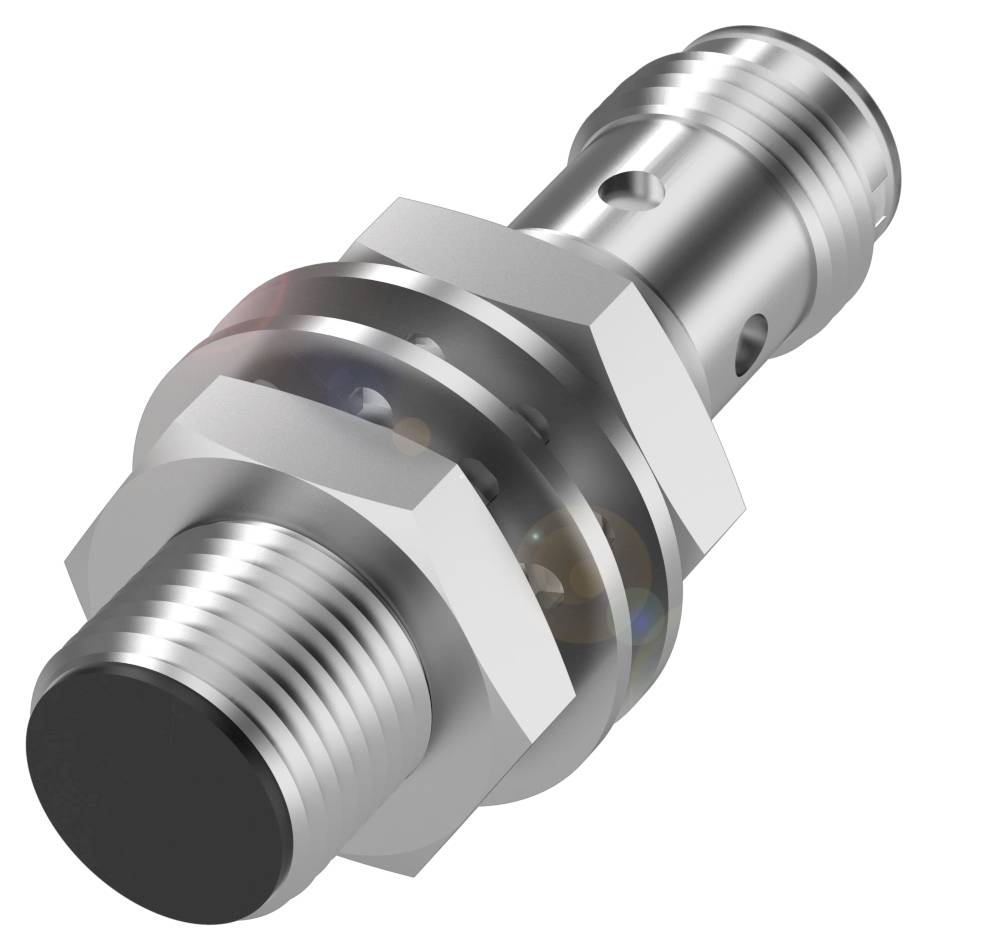

BALLUFF spínač priblíženia BES M12ME-NSC40B-S04G-003 BES00E9 M12 zarovnaná NPN, zatvárač (Ø x d) 12 mm x 45 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spínač priblíženia
Prevádzkové napätie max.
30 V/DC
Výstupy
NPN, zatvárač
Spínacia vzdialenosť (max.)
4 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (32,51 € / kus)
32,51 €
bez DPH.
Hlavné benefity
Balluff BES00E9 Valcové prevedenie
- Rozmery: Ø 12 x 45 mm
- Prevedenie: M12x1
- Inštalácia: zapustená
- Dosah: 4 mm
- Spínací výstup: NPN normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 45 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená
- Materiál puzdra: mosadz s bezniklovým povlakom
- Dosah: 4 mm
- Spínací výstup: NPN normálne otvorený (NO)
- Spínacia frekvencia: 2500 Hz
- Ochranný druh IP68
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 45 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 33,0 kOhm + D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 250 V AC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 21 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 5 mA
- Prúd naprázdno Io max., netlmený: 2 mA
- Zvyškový prúd lr max.: 10 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 2500 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 3,2 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 4 mm
- Skutočná spínacia vzdialenosť Sr: 4 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 555 a
- Aktívny povrch, materiál: PBT
- Materiál puzdra Mechanické vlastnosti: Mosadz s bezniklovým povlakom
- Uťahovací moment: 10 Nm
- Veľkosť: M12x1
- Montážna dĺžka: 29,50 mm
- Inštalácia: zapustená montáž
- Spínací výstup: NPN normálne otvorený (NO)
- Indikátor spínacej vzdialenosti: ■■
- Značka: Globálna
- Kategória výrobku
spínač priblíženia
- Typ
BES M12ME-NSC40B-S04G-003
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Výstupy
NPN, zatvárač
- Spínacia vzdialenosť (max.)
4 mm
- Spínacia frekvencia
2500 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M12, 4-pólové
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Materiál puzdra
mosaz
PBT
IP68
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
45 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 45 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417347 BALLUFF spínač priblíženia BES M12ME-NSC40B-S04G-003 BES00E9 M12 zarovnaná NPN, zatvárač (Ø x d) 12 mm x 45 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417347 BALLUFF spínač priblíženia BES M12ME-NSC40B-S04G-003 BES00E9 M12 zarovnaná NPN, zatvárač (Ø x d) 12 mm x 45 mm
Popis
Naše štandardné indukčné senzory sú ideálne na detekciu objektov v kovospracujúcom priemysle. Sú odolné voči skratu a fungujú bezkontaktne, čo znamená, že sú bez opotrebenia a veľmi odolné voči kontaminácii. Senzory sú dostupné v prevedeniach od Ø 3 mm do rozmerov kvádra 80 × 80 mm. Robustné a spoľahlivé indukčné senzory Global vám umožňujú dosiahnuť obzvlášť ekonomické riešenia. Širokú škálu týchto viac ako 500 preferovaných variantov vieme dodať do celého sveta, a to aj vo veľkých množstvách, v krátkom čase. Rozmery = Ø 12 x 45 mm, vyhotovenie = M12x1, montáž = zapustená, dosah = 4 mm, spínací výstup = NPN normálne otvorený (NO), spínacia frekvencia = 2500 Hz, materiál puzdra = mosadz, ochrana povrchu = bezniklový povlak, materiál snímacej plochy = PBT, pripojenie = konektor, zástrčka M12x1, 4-pólová, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP68, schválenie/zhoda = CEcULusEACWEEE
