Bals Elektrotechnik 11790 11790 CEE zástrčka na stenu, 16.0 A, 4-pólové, 230 V, 1 ks

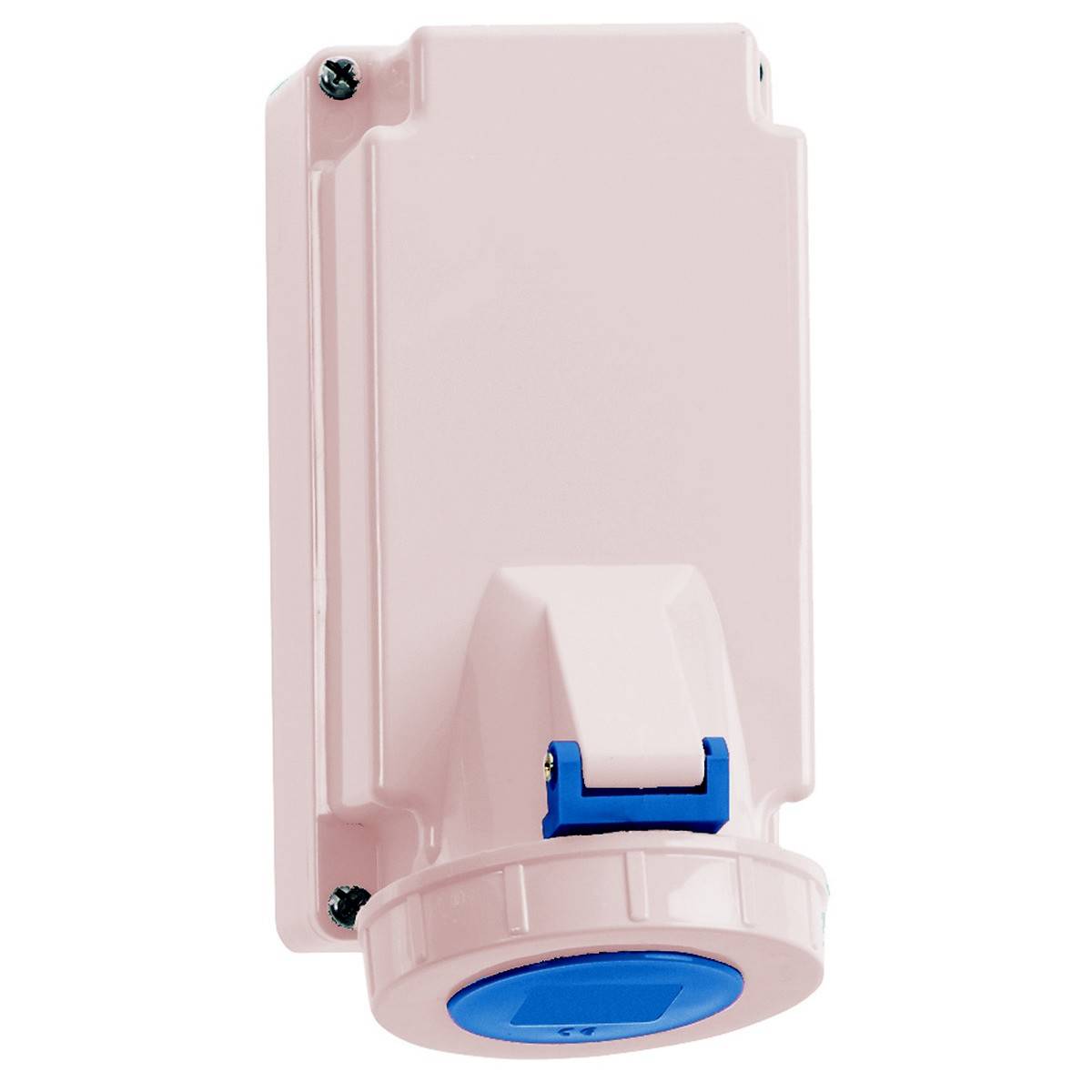

Biela priemyselná prípojná krabica s modrým uzáverom, namontovaná na bielej stene.

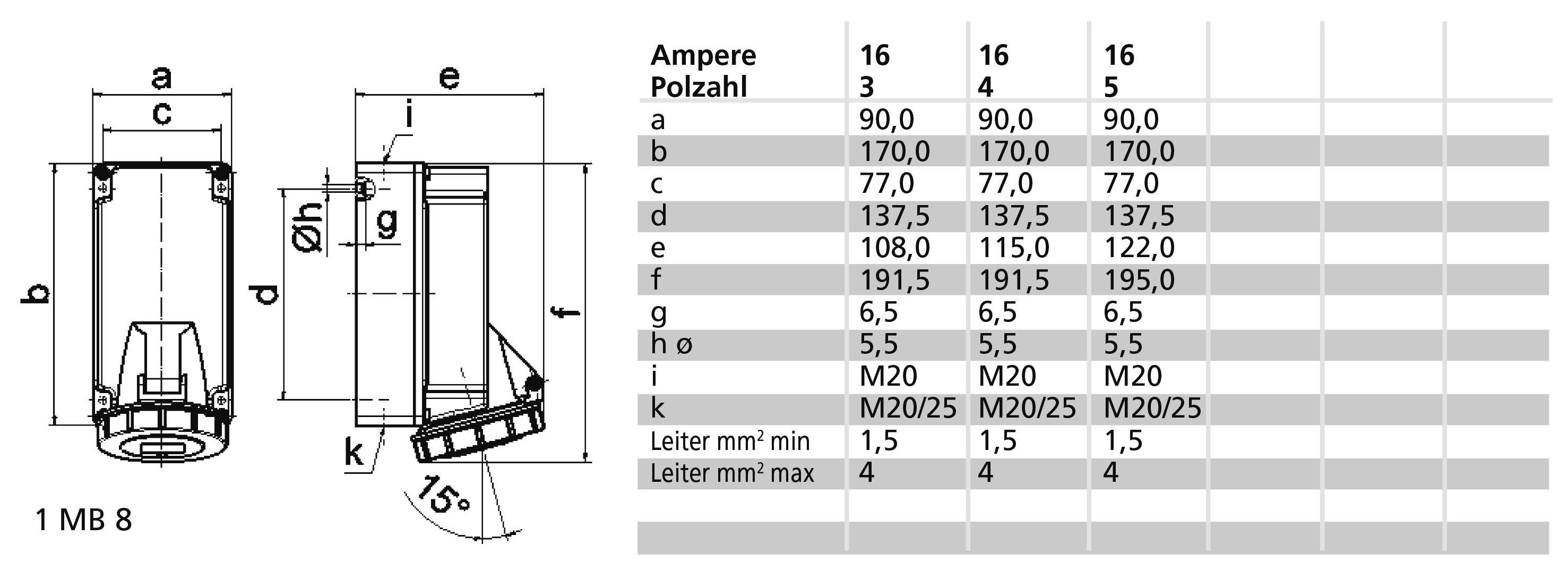

Technický výkres zástrčky s tabuľkovými rozmermi: priemer, dĺžka a uhol. Tabuľka zobrazuje ampérové hodnoty a veľkosti káblov.

Elektrická zásuvka s ochranným krytom, namontovaná na stene. Má modrý uzáver pre dodatočnú bezpečnosť.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (405,69 € / kus)

405,69 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Verzia: povrchová montáž
Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Typ zapínania: vnútorné zapínanie
Izolovaná inštalácia: áno
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: na omietku

: IP67

Farba: modrá

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 230 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146486 Bals Elektrotechnik 11790 11790 CEE zástrčka na stenu, 16.0 A, 4-pólové, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146486 Bals Elektrotechnik 11790 11790 CEE zástrčka na stenu, 16.0 A, 4-pólové, 230 V, 1 ks

Popis

Zásuvka QUICK-CONNECT TE
16A 4p (3P+PE) 230V (200 - 250V~) 9h IP67
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Veľkosť puzdra: 170x90 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polykarbonát polyetyléntereftalát svetlobéžový
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Káblový vstup: 1xM20 hore, 1xM25/20 dole
Farba prístroja: bajonetový krúžok svetlo béžová, horná časť krytu svetlo béžová, spodná časť krytu svetlo béžová, sklopné veko modrá RAL 5015
Výška zariadenia: 194 mm, šírka zariadenia: 90 mm, hĺbka zariadenia: 115 mm
Ďalšie technické vlastnosti: Káblový vstup je hore raz otvorený a dole dvakrát zatvorený. Spodná časť krytu je otočná o 180°

Tento text bol preložený strojovo.
