Name: Bals Elektrotechnik 12814 12814 CEE-CARA adaptér, 16.0 A, 4-pólové, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146121
Availability: BackOrder

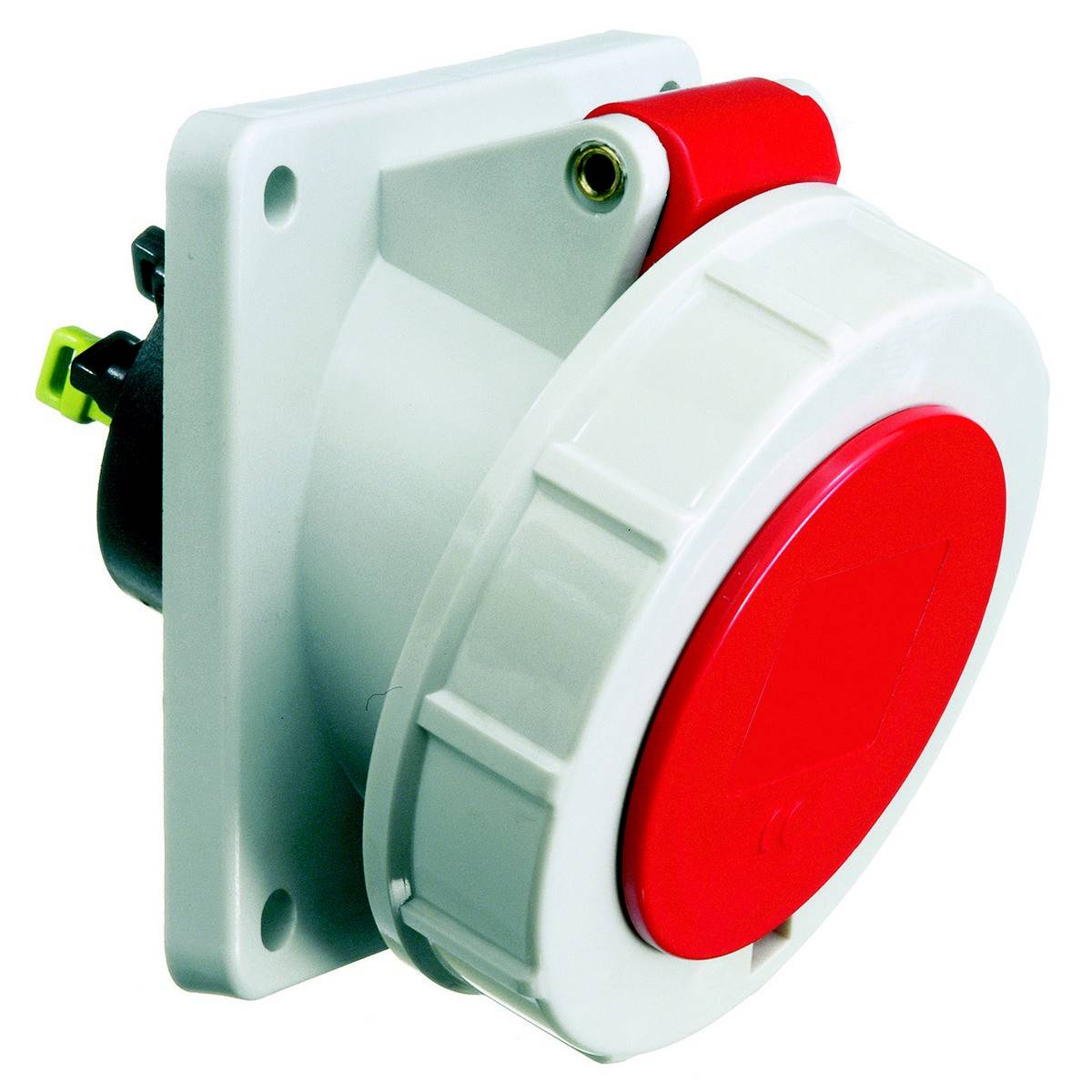

Biely a červený trojfázový elektrický konektor vhodný pre priemyselné aplikácie, namontovaný na sivej stene.

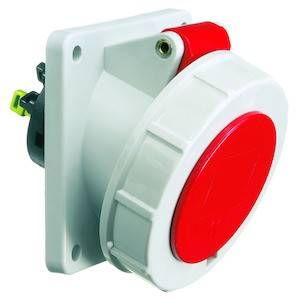

Elektrická zásuvka s červeným spínačom, namontovaná na bielej doske; priemyselný dizajn pre robustné použitie.

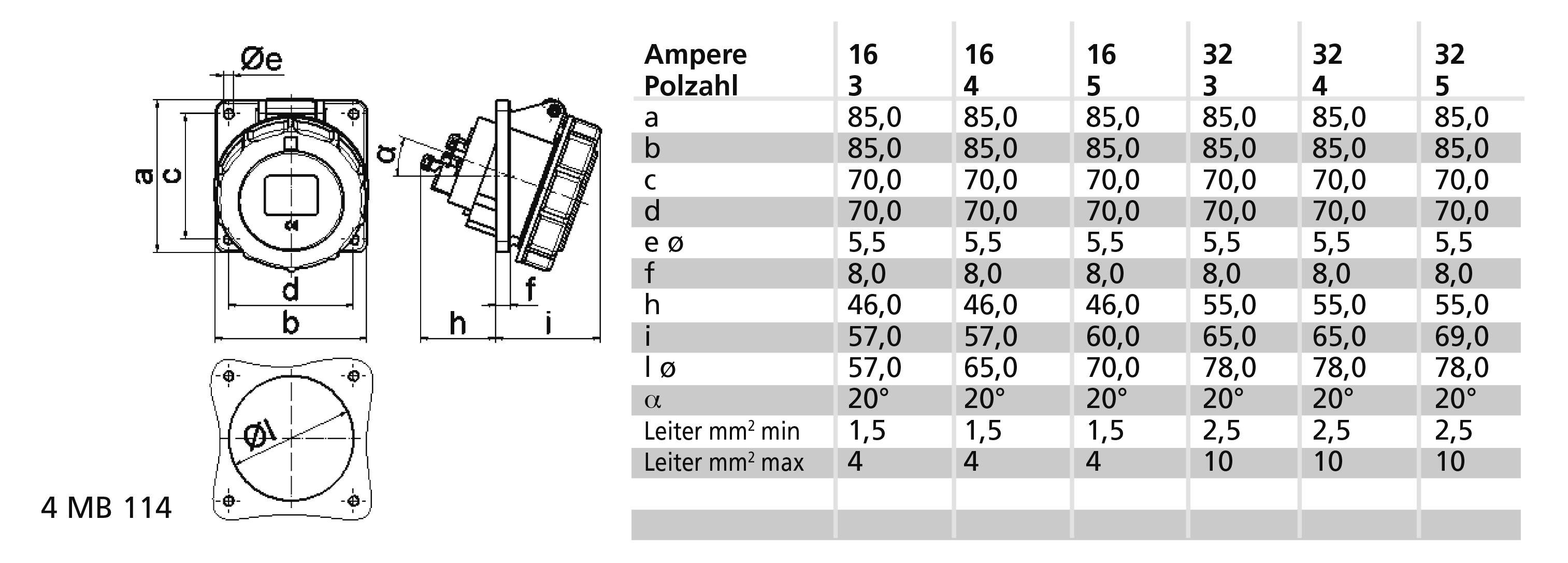

Technický výkres konektora s rozmermi a tabuľkou. Tabuľka zobrazuje hodnoty pre prúdové zaťaženie 16, 32 a 63 ampérov pri rôznych počtoch pólov.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Ut 1. 12.

Počet

Celkom (134,99 € / kus)

134,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Počet palíc: 4
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Smer zapojenia: šikmý
Káblový vstup: iný
Materiál: plast
Kontaktný materiál: CuZn
Kontakty s povrchovou úpravou: neošetrené
Vojenská verzia: č
Vertikálny rozmer príruby: 85 mm
Vertikálna vzdialenosť otvorov: 70 mm
Horizontálny rozmer príruby: 85 mm
Rozteč horizontálnych otvorov: 70 mm

Kategória výrobku: CEE-CARA adaptér

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: zahnuté

: IP67

Farba: červená

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 400 V

: 3000

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP67

: NIE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146121 Bals Elektrotechnik 12814 12814 CEE-CARA adaptér, 16.0 A, 4-pólové, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146121 Bals Elektrotechnik 12814 12814 CEE-CARA adaptér, 16.0 A, 4-pólové, 400 V, 1 ks

Popis

Nástenná zásuvka QUICK-CONNECT šikmá
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z polyamidu, kontakty sú z lesklej mosadze
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polyamid
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Káblový vstup: iný
Farba prístroja: Sklopné veko červená RAL 3000, bajonetový krúžok sivý RAL 7035, kryt sivý RAL 7035
Výška zariadenia: 90 mm, šírka zariadenia: 85 mm, hĺbka zariadenia: 99 mm
Vertikálny rozmer príruby: 85 mm, horizontálny rozmer príruby: 85 mm
Zvislá rozteč vrtov: 70 mm, vodorovná rozteč vrtov: 70 mm
Ďalšie technické vlastnosti: Sklon je 20°

Tento text bol preložený strojovo.
