Name: Bals Elektrotechnik 15036 15036 CEE zástrčka na stenu, 63.0 A, 5-pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146587
Availability: BackOrder

Núdzové tlačidlo v červenom kryte, namontované na stene.

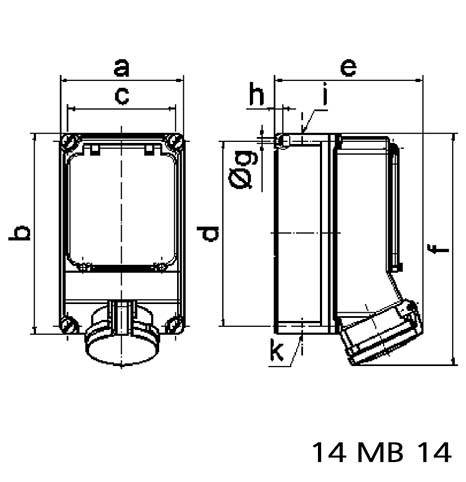

Technický výkres obdĺžnikového puzdra s rozmermi 'a, b, c, d, e, f, ø, p, h, k'. Označenie modelu: '14 MB 14'.

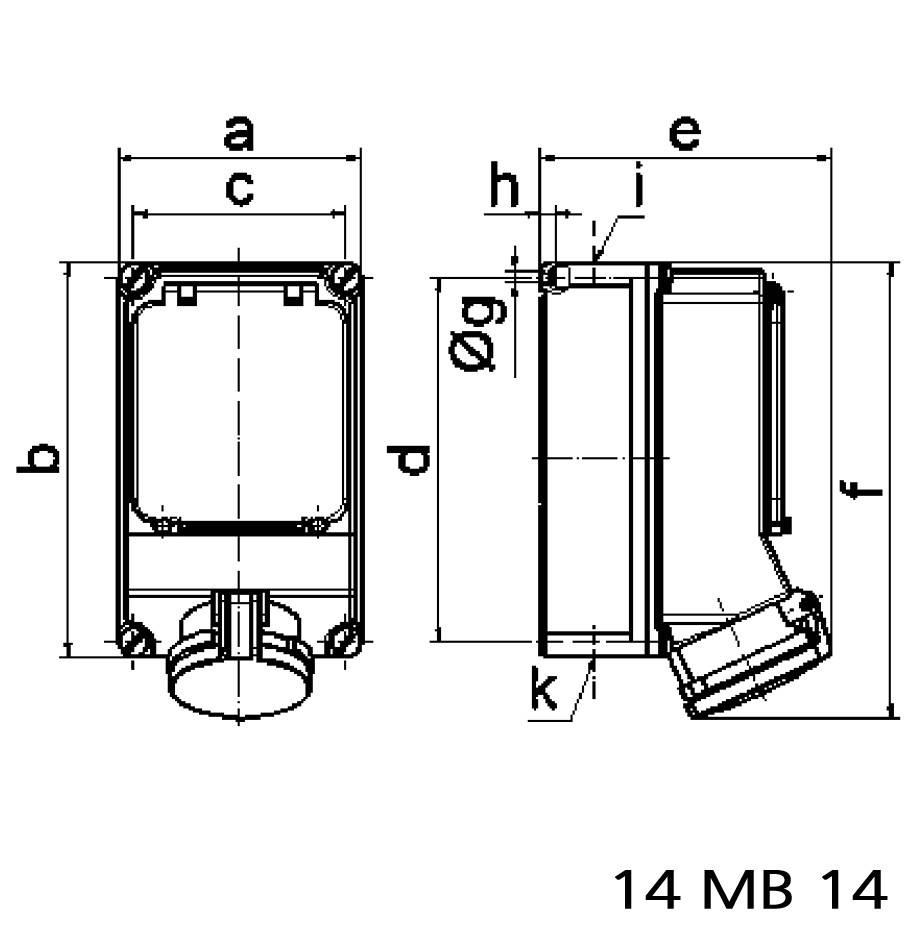

Technický výkres obdĺžnikového puzdra s rozmermi: a, b, c, e, h, k, p. Kruhový prvok popísaný na základni.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Ut 1. 12.

Počet

Celkom (289,00 € / kus)

305,00 €

-5 %

289,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Prúd IEC: 63A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Trieda ochrany (IP): IP44
Vypínač: bez vypínača
Verzia prepínača: bez
S FI ističom: č
Prázdne miesta na DIN lište: áno
Materiál puzdra: plast
Verzia: spodná časť a horná časť
Ochrana: bez
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 400 V

Menovitý prúd: 63.0 A

Menovitý prúd - filter: 63 A

Žily: 5

Prevedenie: Spodná a vrchná časť

: IP44

Farba: červená

Rozmer.: (d x š x v) 185 x 160 x 303 mm

Dĺžka: 185 mm

Šírka: 160 mm

V: 303 mm

Obsah: 1 ks

Pólov: 5

Materiál: plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146587 Bals Elektrotechnik 15036 15036 CEE zástrčka na stenu, 63.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146587 Bals Elektrotechnik 15036 15036 CEE zástrčka na stenu, 63.0 A, 5-pólová, 400 V, 1 ks

Popis

Nástenná zásuvka s poistkou
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Veľkosť puzdra: 260x160 mm (VxŠ)
Nosič kontaktov/kontakty: nosič kontaktov je vyrobený z polyamidu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 25,0 mm²
Materiál puzdra: polykarbonát
Technika pripojenia: Skrutkové svorky ako krabicové svorky s kontaktom Kontex
Ochrana: bez
Káblový vstup: 1xM40 hore, 1xM40/M32 dole
Farba zariadenia: Ovládacia klapka dymová topas, sklopné veko červená RAL 3000, skrutky krytu sivá RAL 7035, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035
Výška prístroja: 303 mm, šírka prístroja: 160 mm, hĺbka prístroja: 185 mm
Ďalšie technické vlastnosti: Káblový vstup je otvorený raz hore a dvakrát dole, V spodnej časti puzdra je montážna lišta, Kryt poistky je vopred vyrazený, K dispozícii je montážna lišta pre 7 horizontálnych deliacich jednotiek pod ovládacou klapkou

Tento text bol preložený strojovo.
