Bals Elektrotechnik 210077 210077 CEE zástrčka, 16.0 A, 4-pólové, 400 V, 1 ks

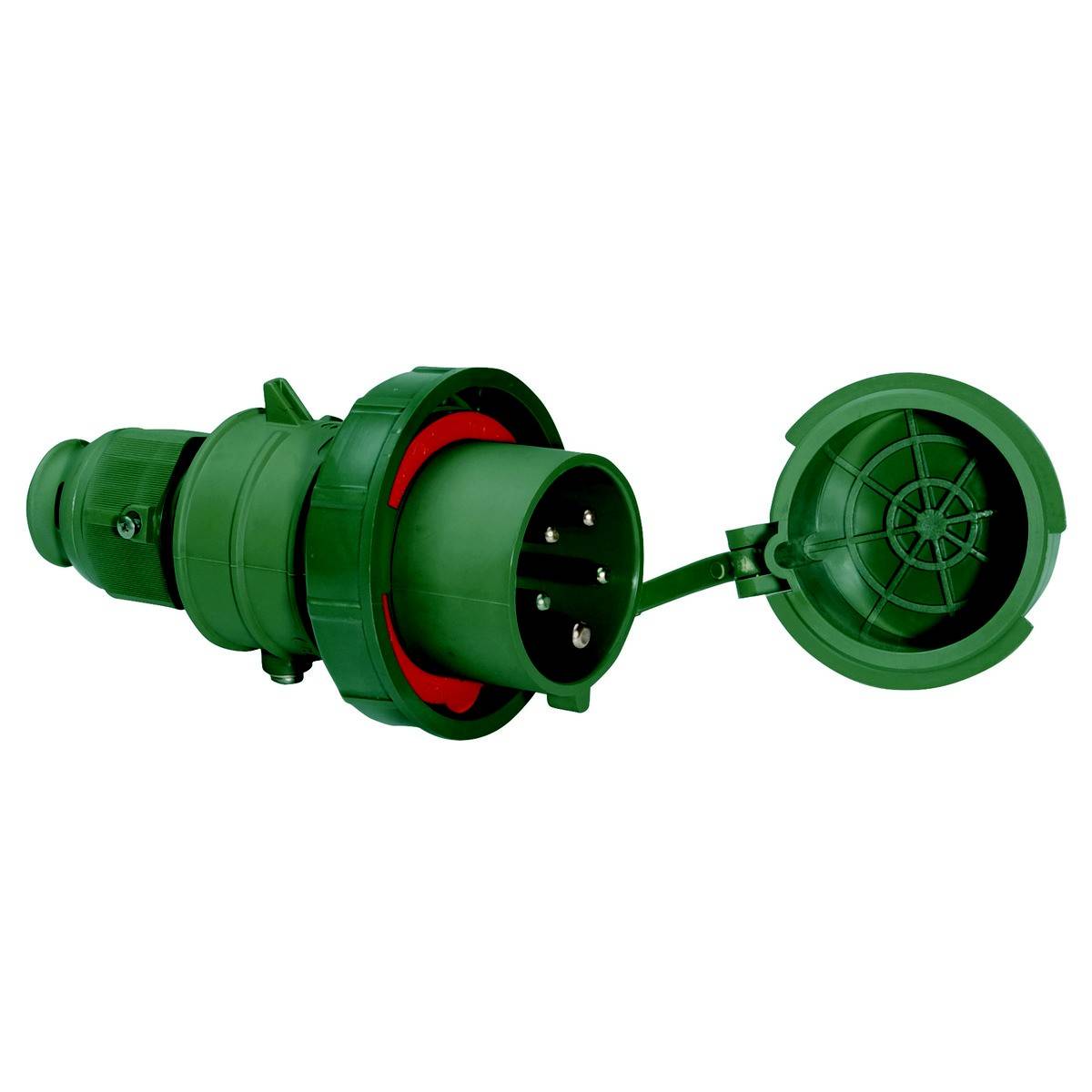

Zelený elektrický konektor s ochranným krytom, vhodný pre priemyselné aplikácie, zobrazuje kolíky a spájacie prvky.

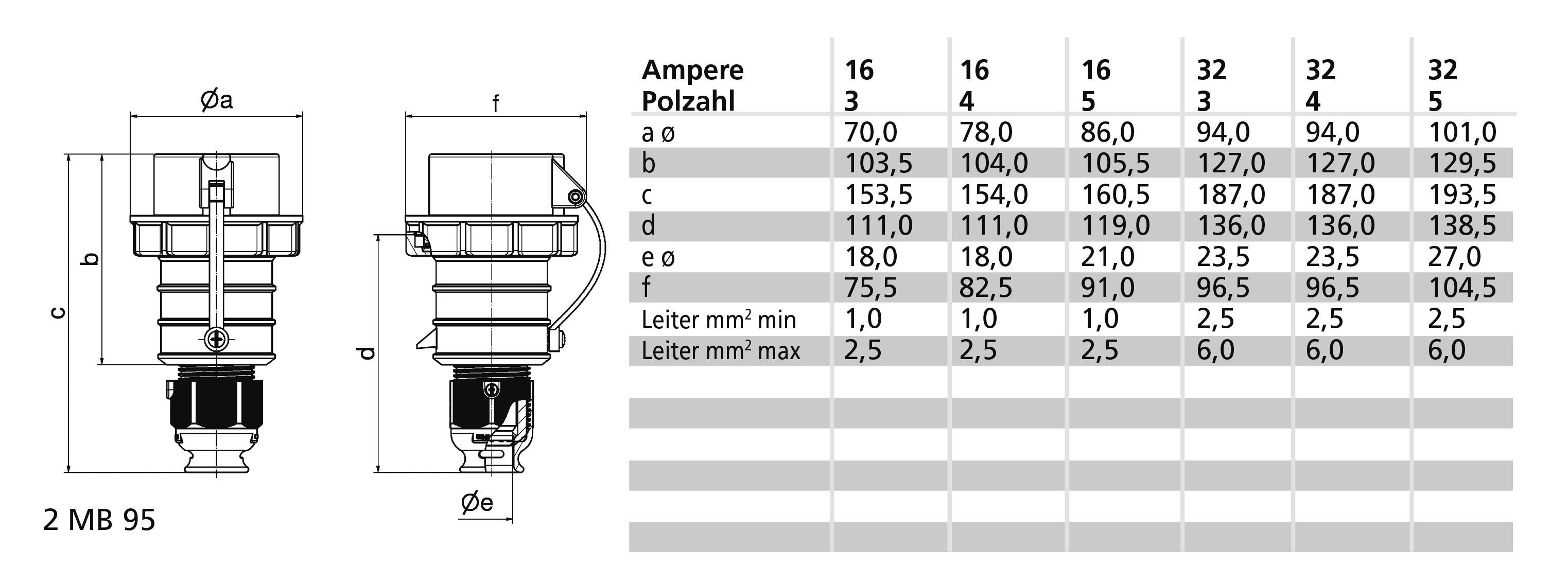

Technický výkres a tabuľka konektora s rozmermi a, b, c, d, e a f. Tabuľka uvádza údaje pre rôzne ampéry a veľkosti vodičov.

Zelený elektrický zástrčkový konektor s tromi kolíkmi a ochranným krytom v otvorenej polohe.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (134,14 € / kus)

134,14 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: zelená
Číslo RAL: 6031
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: áno

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147138 Bals Elektrotechnik 210077 210077 CEE zástrčka, 16.0 A, 4-pólové, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147138 Bals Elektrotechnik 210077 210077 CEE zástrčka, 16.0 A, 4-pólové, 400 V, 1 ks

Popis

Konektor QUICK-CONNECT TN
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: bronzovo zelená RAL 6031-F9
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Káblová vývodka bronzovo zelená RAL 6031-F9, bajonetový krúžok bronzovo zelená RAL 6031-F9, kryt puzdra bronzovo zelená RAL 6031-F9, golier bronzovo zelená RAL 6031-F9, veko uzáveru bronzovo zelená RAL 6031-F09
Výška zariadenia: 151 mm, šírka zariadenia: 78,5 mm, hĺbka zariadenia: 83 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, dodatočnými otvormi na odvádzanie vody a poistnou skrutkou, s uzamykacím krytom
Typové číslo VG: VG 96919 CP 018
