Bals Elektrotechnik 210179 210179 CEE zástrčka, 16.0 A, 5-pólová, 500 V, 1 ks

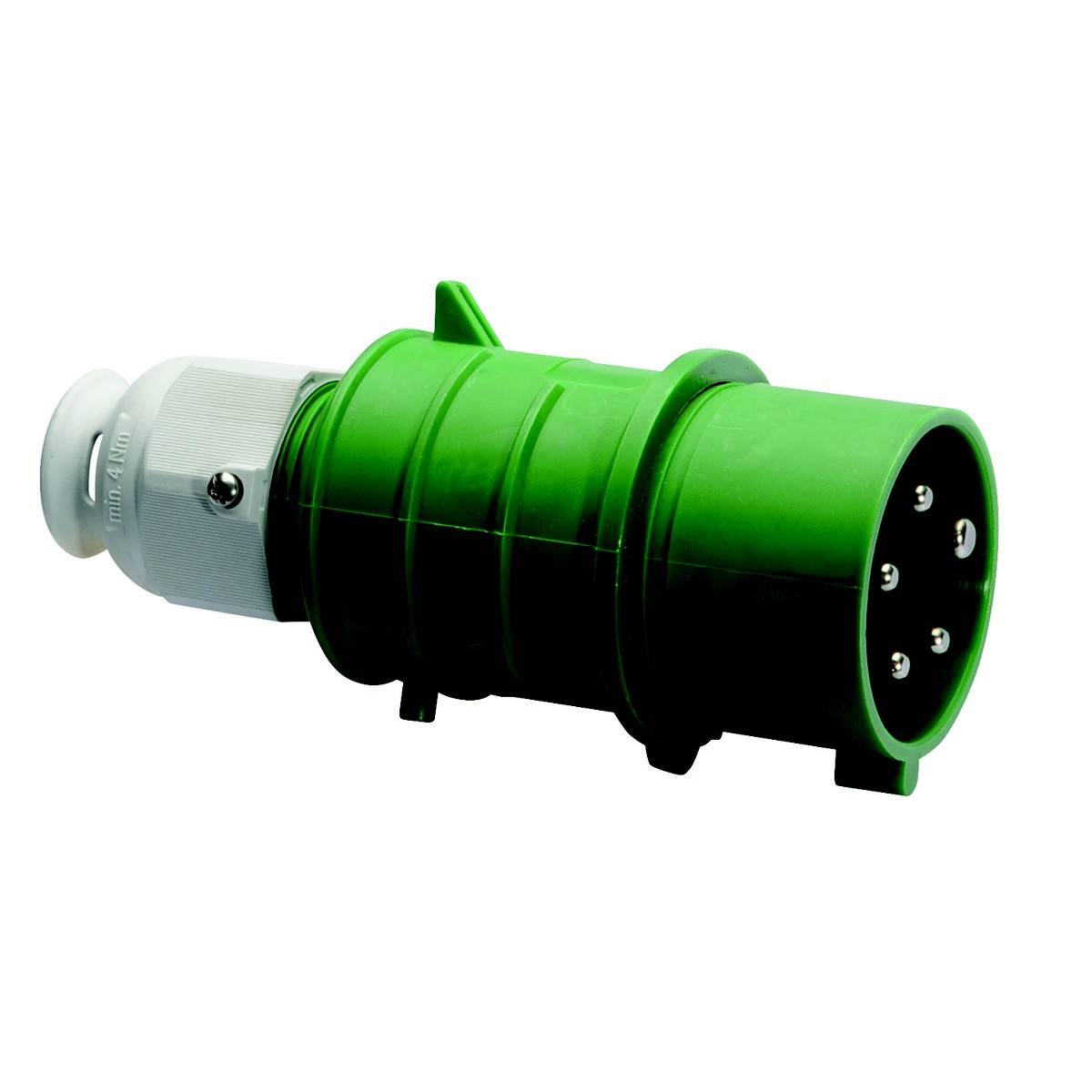

Zelený, valcovitý elektrický konektor s viacerými kovovými kontaktmi, vhodný pre priemyselné aplikácie.

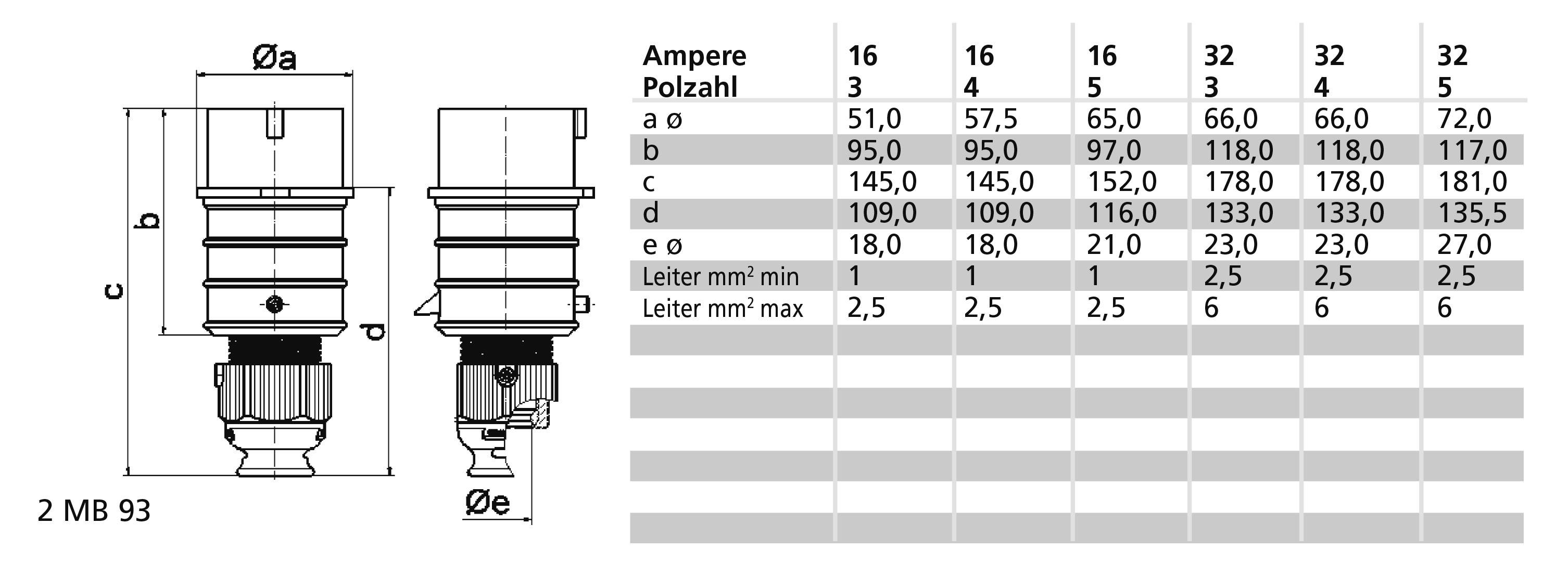

Technický výkres valcového konektora s rozmermi a tabuľkou. Tabuľka zobrazuje ampérové hodnoty (16–32) s rozmermi a–f.

Modrá priemyselná spojka so zeleným krytom a viacerými okrúhlymi kovovými prípojkami, vhodná pre vysokovýkonné pripojenia.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (105,68 € / kus)

105,68 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 50-500 V (100-300 Hz) zelená
Nastavenie času: 10 h
Identifikačná farba: zelená
Číslo RAL: 6002
Fázový menič: nie
Trieda ochrany (IP): IP44
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP44

Farba: zelená

Obsah: 1 ks

Pólov: 5

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3146103 Bals Elektrotechnik 210179 210179 CEE zástrčka, 16.0 A, 5-pólová, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146103 Bals Elektrotechnik 210179 210179 CEE zástrčka, 16.0 A, 5-pólová, 500 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 5p (3P+N+PE)> 50V zelená 100-300Hz (> 50V~) 10h IP44
Frekvencia: 100 až 300 Hz vrátane
Farba technického označenia: zelená RAL 6002
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Káblová vývodka sivá RAL 7035, kryt skrine zelený RAL 6002, golier zelený RAL 6002
Výška zariadenia: 154 mm, šírka zariadenia: 65 mm, hĺbka zariadenia: 74 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
