Bals Elektrotechnik 210550 210550 CEE zástrčka, 16.0 A, 7-pólová, 230 V, 1 ks

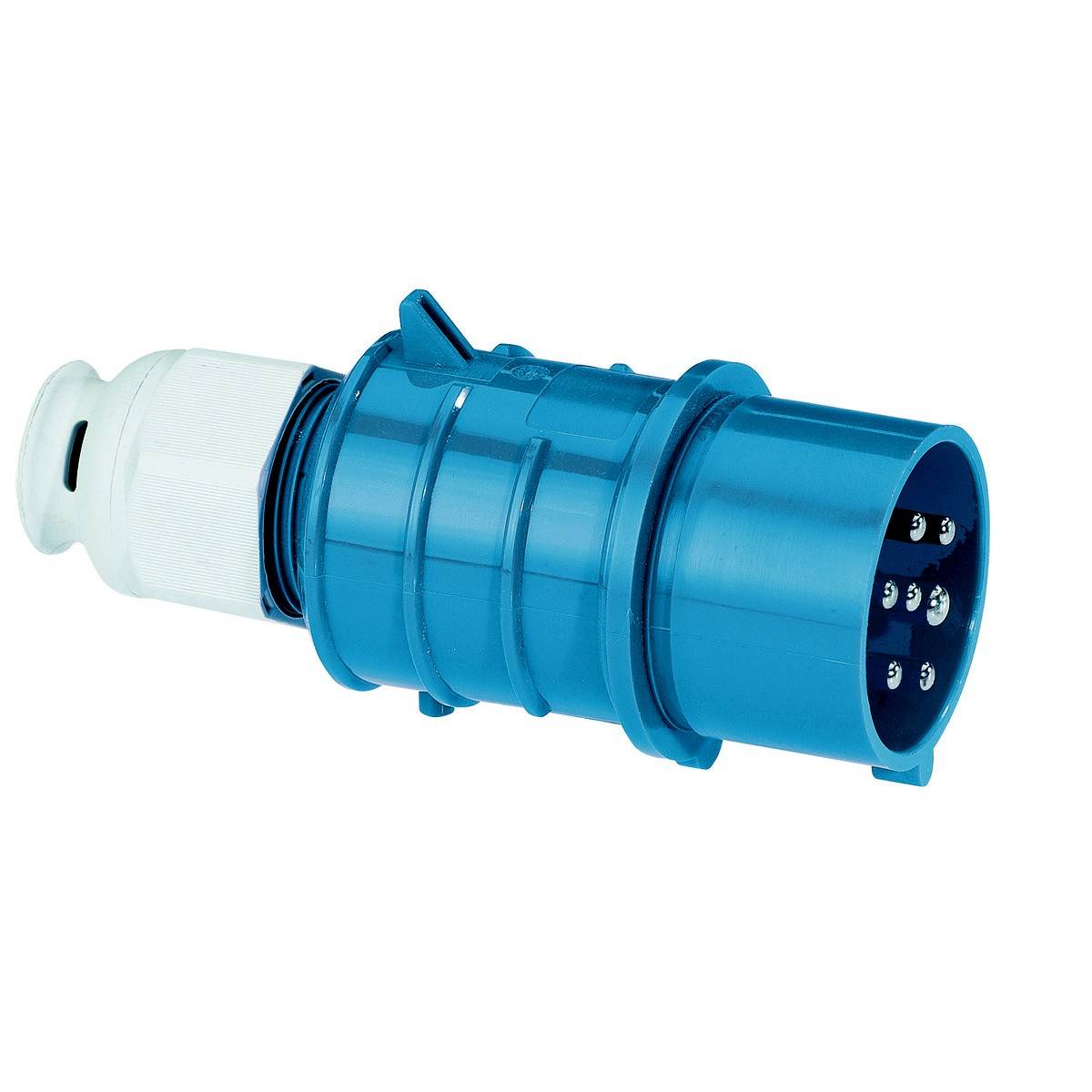

Modrá CEE zástrčka s piatimi kontaktmi a skrutkovacím krúžkom. Vhodná pre priemyselné aplikácie elektrického napájania.

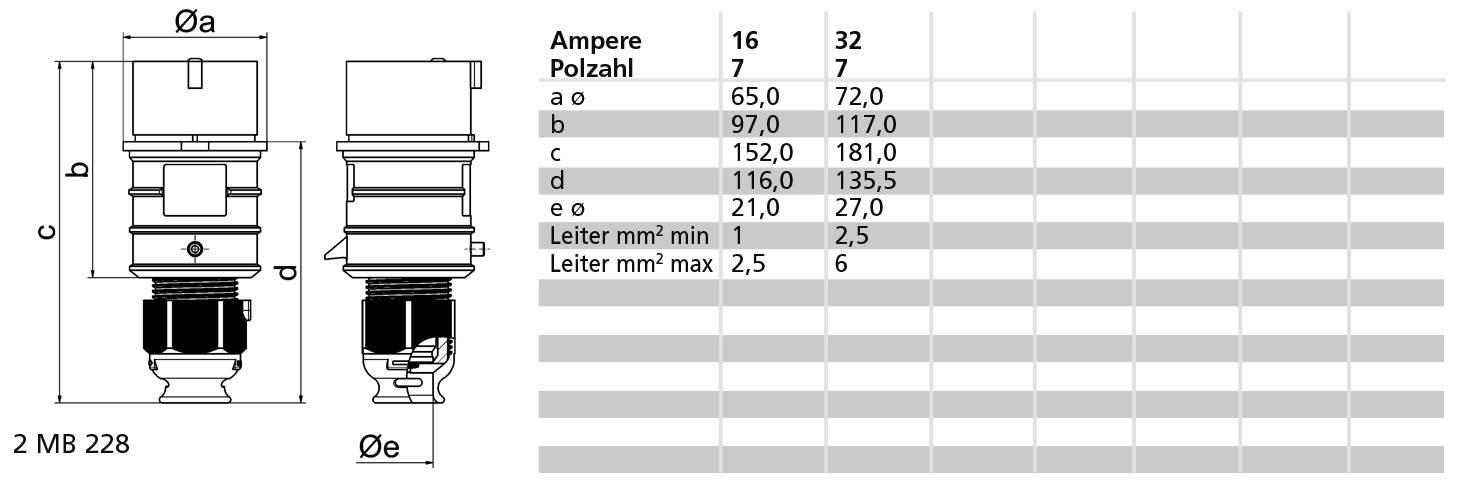

Diagram elektrického konektora s rozmermi: a = 65,0 mm, b = 97,0 mm, c = 152,0 mm. Tabuľka zobrazuje hodnoty pre 16 a 32 ampérov.

Modrá elektrická zástrčka s viacerými kontaktnými kolíkmi, vhodná pre priemyselné aplikácie a vysoko výkonné zariadenia.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (186,98 € / kus)

186,98 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 7
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Fázový menič: nie
Trieda ochrany (IP): IP44
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP44

Farba: modrá

Obsah: 1 ks

Pólov: 7

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 230 V

: 5015

: Gland nut

: 7

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP44

: NIE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146351 Bals Elektrotechnik 210550 210550 CEE zástrčka, 16.0 A, 7-pólová, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146351 Bals Elektrotechnik 210550 210550 CEE zástrčka, 16.0 A, 7-pólová, 230 V, 1 ks

Popis

Zástrčka TE
16A 7p (6P+PE) 230V (230V~) 9h IP44
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: s káblovou vývodkou
Farba prístroja: Objímka modrá RAL 5015, káblová vývodka sivá RAL 7035, kryt krytu modrá RAL 5015
Výška zariadenia: 154 mm, šírka zariadenia: 65 mm, hĺbka zariadenia: 74 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
