Bals Elektrotechnik 210589 210589 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Červená priemyselná elektrická zástrčka s troma kovovými kolíkmi a bielym krytom, používaná na priemyselné elektrické napájanie.

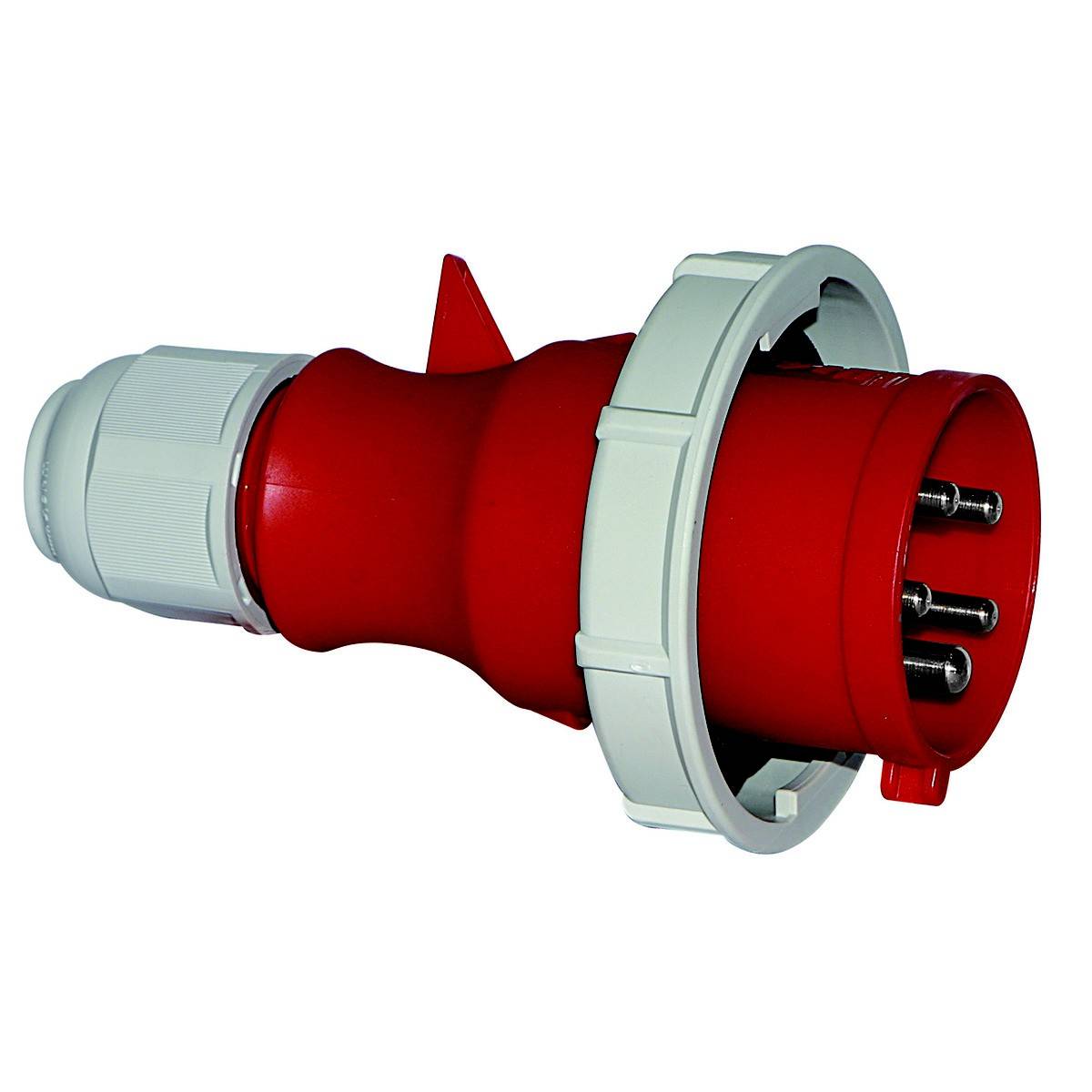

Červený priemyselný konektor s viacerými kovovými kontaktnými pinmi, používaný pre vysokonapäťové aplikácie v elektrických systémoch.

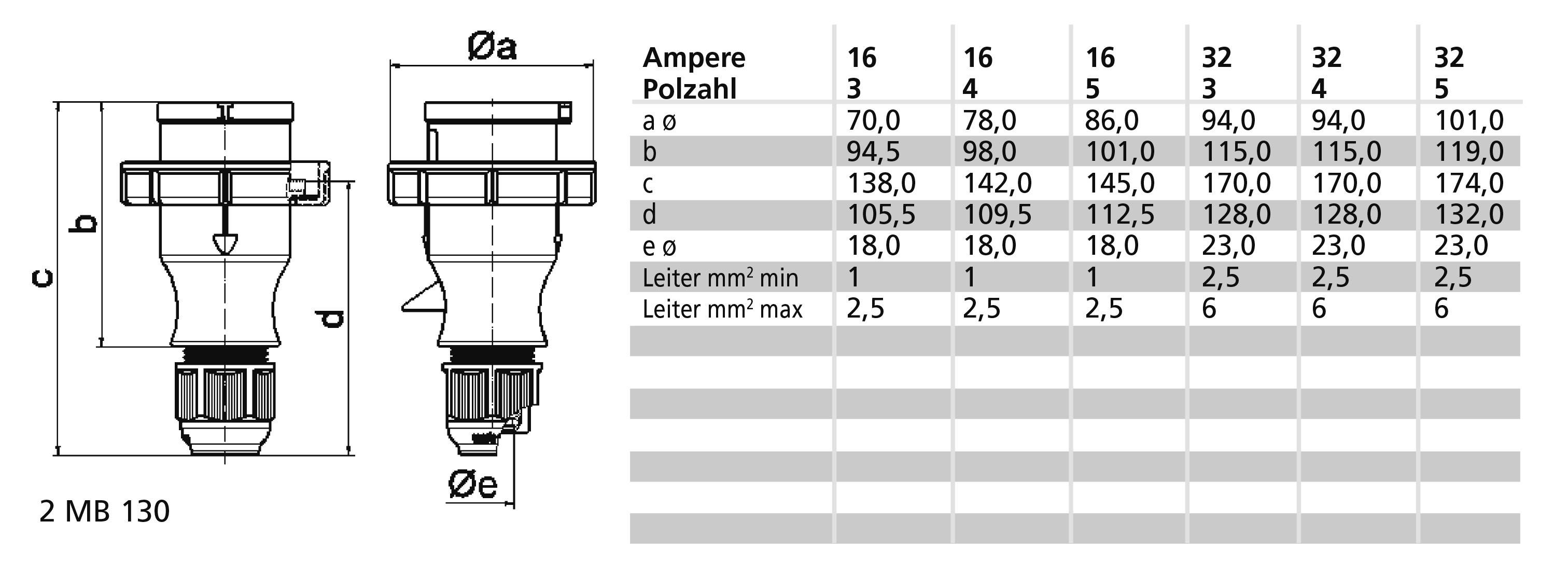

Technický výkres konektora s rozmermi (a, b, c, d, øa, øe) v mm. Tabuľka zobrazuje rozmery pre rôzne prúdové hodnoty (16, 25, 32, 40) a priemery vodičov.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (76,41 € / kus)

76,41 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP67

Farba: červená

Obsah: 1 ks

Pólov: 5

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146093 Bals Elektrotechnik 210589 210589 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146093 Bals Elektrotechnik 210589 210589 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Zástrčka TLS so skrutkovým pripojením MULTI-GRIP
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: nosič kontaktov je vyrobený z polyamidu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: s káblovou vývodkou
Farba prístroja: Puzdro červená RAL 3000, bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035
Výška zariadenia: 146 mm, šírka zariadenia: 86 mm, hĺbka zariadenia: 86 mm
Ďalšie technické vlastnosti: Kryt je z jedného kusu, s káblovou priechodkou MULTI-GRIP a integrovaným odľahčením ťahu, pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm
