Bals Elektrotechnik 21208 21208 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

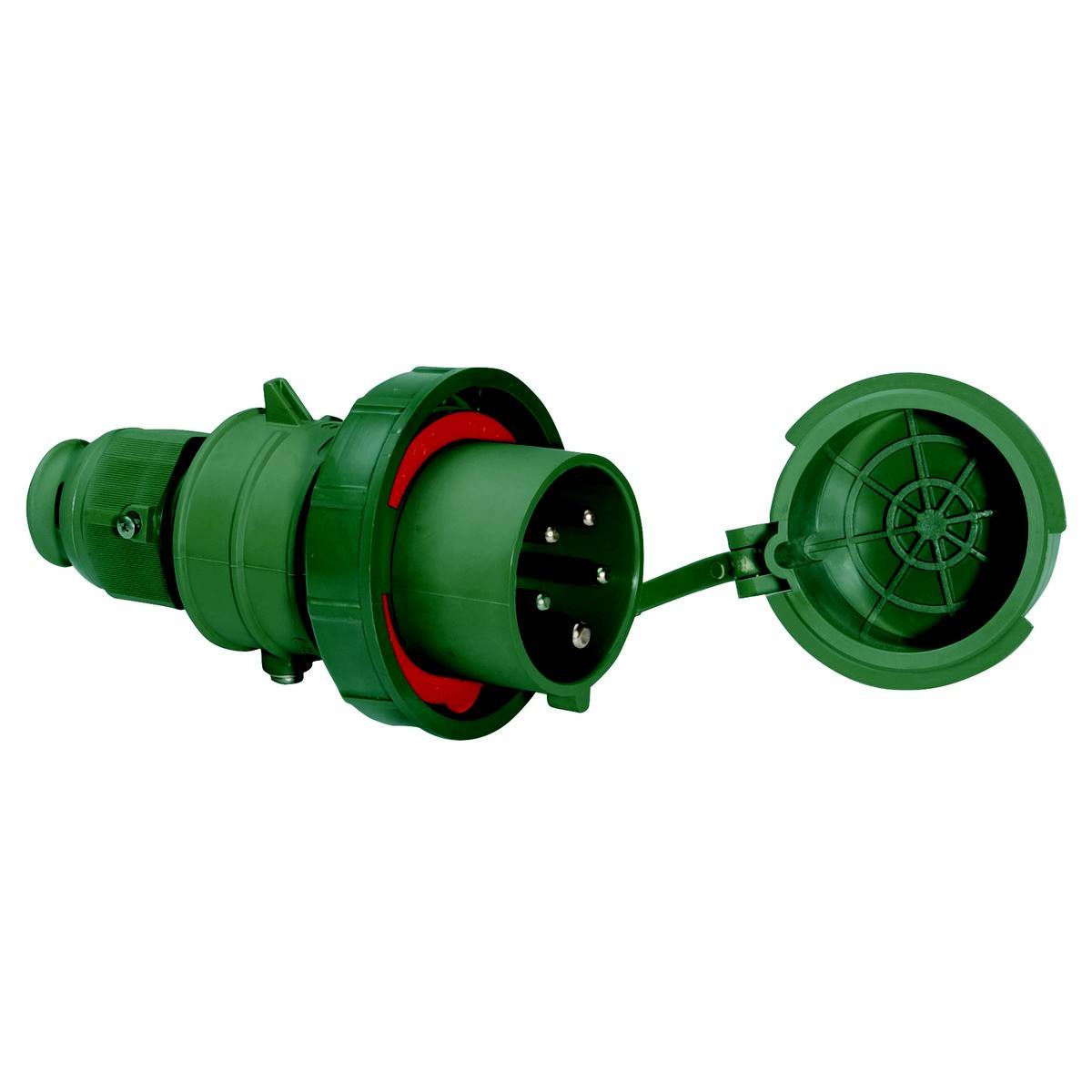

Zelená elektrická zástrčka s ochranným krytom; dizajn pre vysoké napätie alebo priemyselné použitie; pohľad z boku.

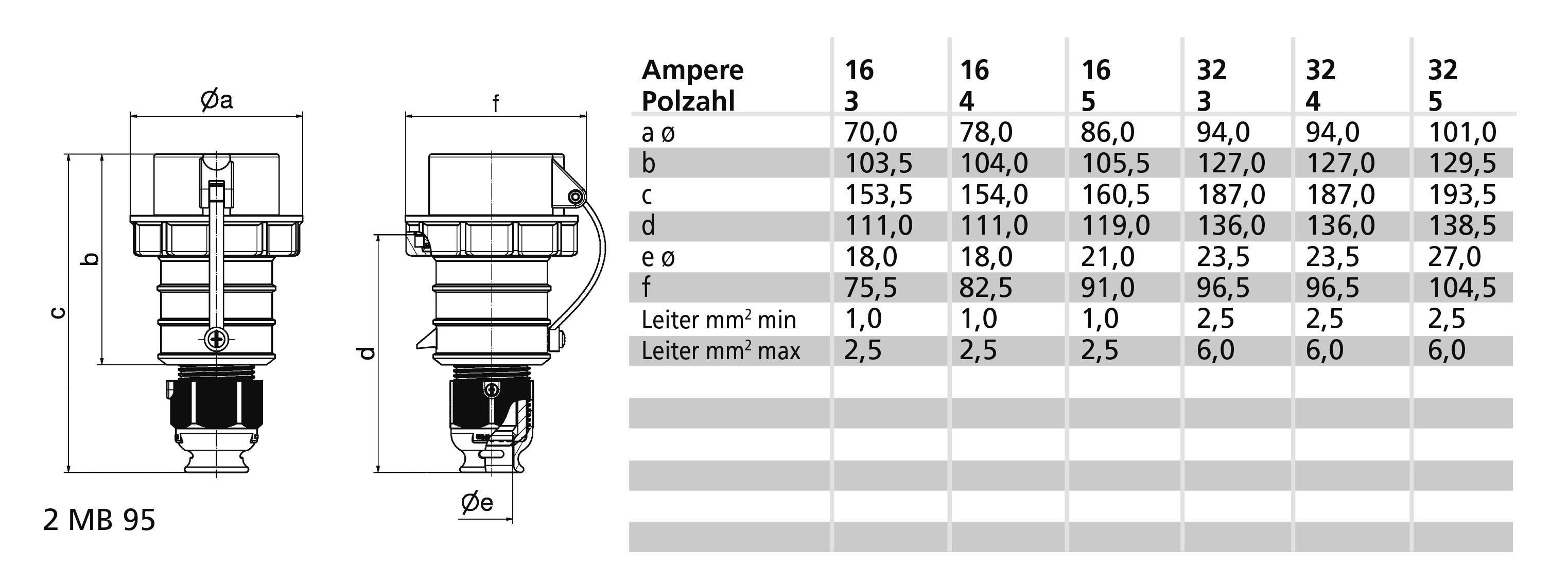

Technický výkres elektrického konektora s tabuľkou. Tabuľka zobrazuje rozmery a špecifikácie na základe ampérov a počtu pólov.

1/2

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: zelená
Číslo RAL: 6031
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: áno

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 5

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3135016 Bals Elektrotechnik 21208 21208 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3135016 Bals Elektrotechnik 21208 21208 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Konektor QUICK-CONNECT TN
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: bronzovo zelená RAL 6031-F9
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Káblová vývodka bronzovo zelená RAL 6031-F9, bajonetový krúžok bronzovo zelená RAL 6031-F9, kryt puzdra bronzovo zelená RAL 6031-F9, manžeta bronzovo zelená RAL 6031-F9, kryt krytu bronzovo zelená RAL 6031-F09
Výška zariadenia: 161 mm, šírka zariadenia: 86,5 mm, hĺbka zariadenia: 91 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvádzanie vody a poistnou skrutkou, s uzatváracím krytom
Typové číslo VG: VG 96919 CP 001, číslo dodávky: 5935-12-300-3599
