Bals Elektrotechnik 21350 21350 CEE zástrčka, 16.0 A, 4-pólové, 500 V, 1 ks

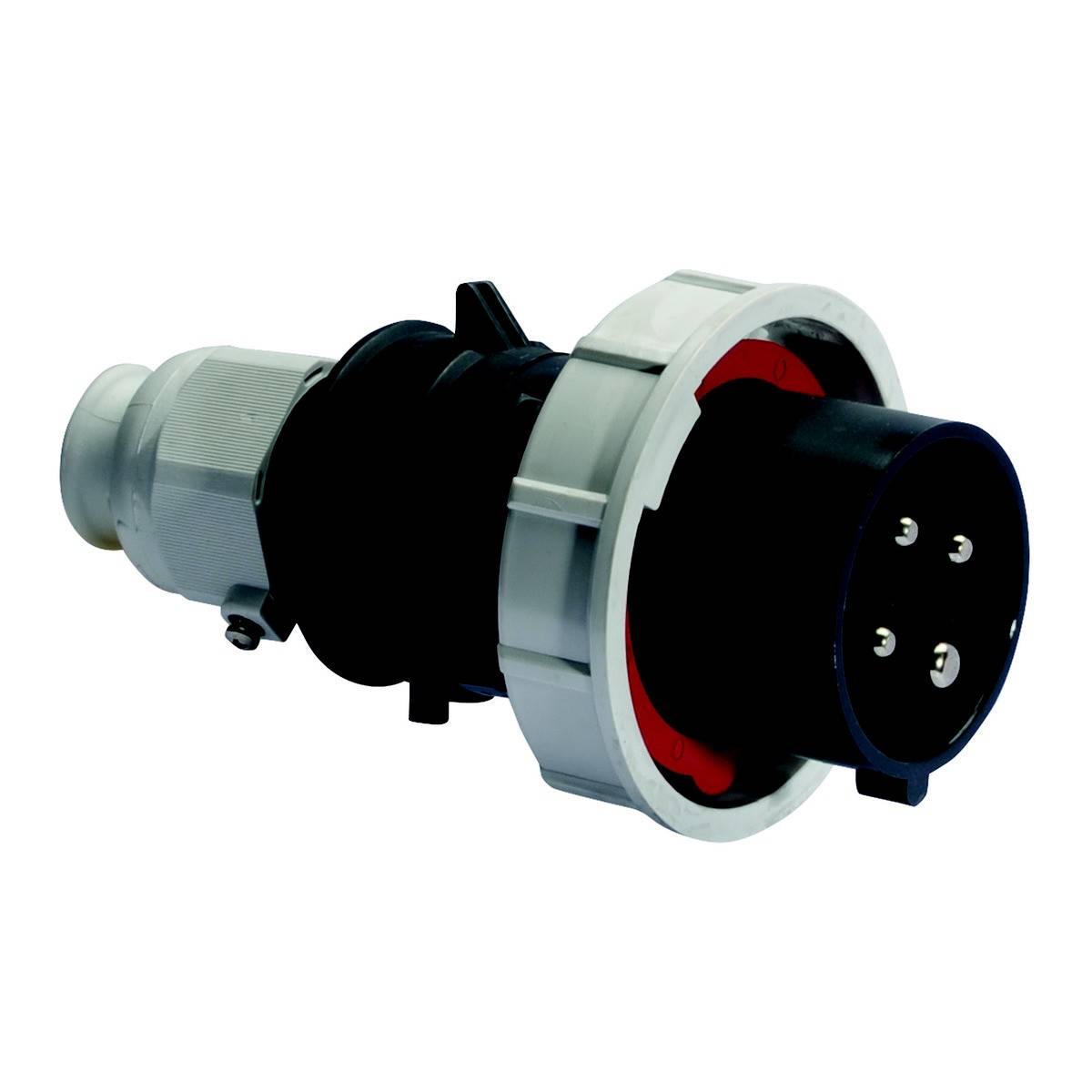

Čierny a strieborný priemyselný konektor s viacerými kontaktnými kolíkmi a ochranným krytom, používaný pre elektrické prepojenia.

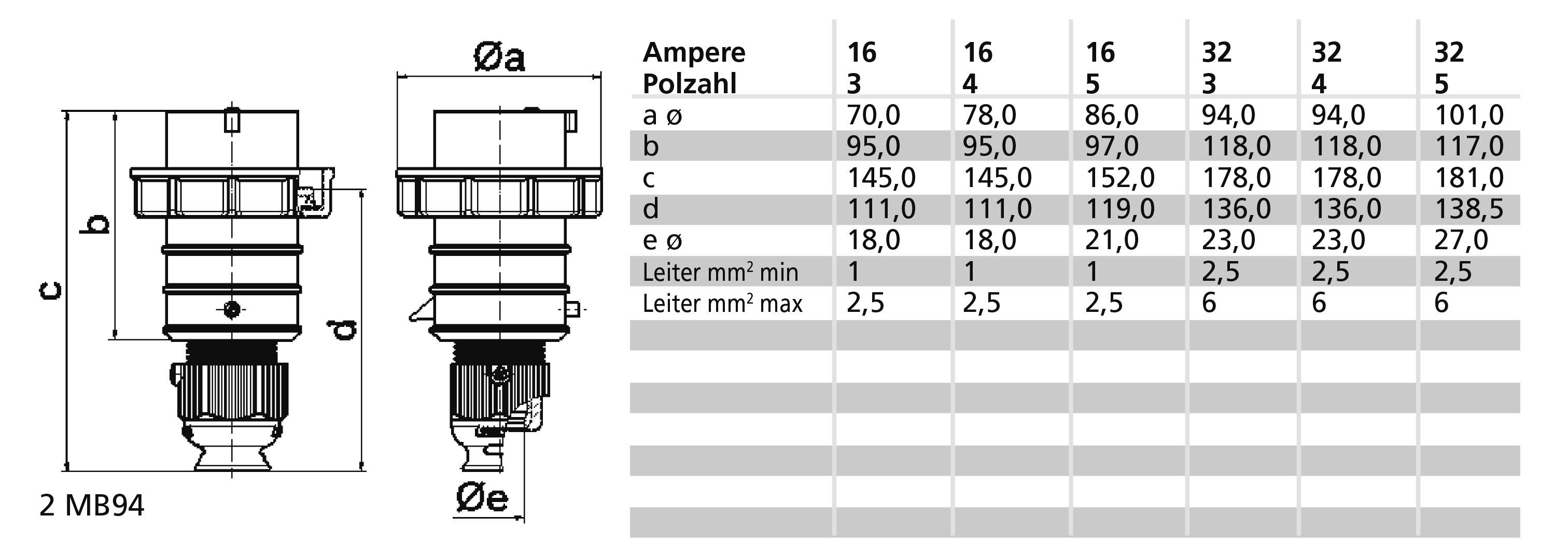

'Technický výkres a tabuľka s údajmi elektrických konektorov. Rozmery a–e v mm, prúdové zaťaženie 16–32 A, priemer kábla 2,5–6 mm².'

Trojpólová elektrická zástrčka s robustným plastovým obalom a červeným vnútorným prsteňom, vhodná pre priemyselné použitie.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (130,07 € / kus)

130,07 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 500 V (50+60 Hz) čierna
Nastavenie času: 7 h
Identifikačná farba: čierna
Číslo RAL: 9005
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: čierna

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

: 9005

: Gland nut

: 4

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: NIE

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146236 Bals Elektrotechnik 21350 21350 CEE zástrčka, 16.0 A, 4-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146236 Bals Elektrotechnik 21350 21350 CEE zástrčka, 16.0 A, 4-pólové, 500 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frekvencia: 50/60Hz
Technický kód farby: čierna RAL 9005
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Objímka čierna RAL 9005, bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035, kryt puzdra čierny RAL 9005
Výška zariadenia: 149 mm, šírka zariadenia: 79 mm, hĺbka zariadenia: 79 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
