Bals Elektrotechnik 21405 21405 CEE zástrčka, 16.0 A, 4-pólové, 500 V, 1 ks

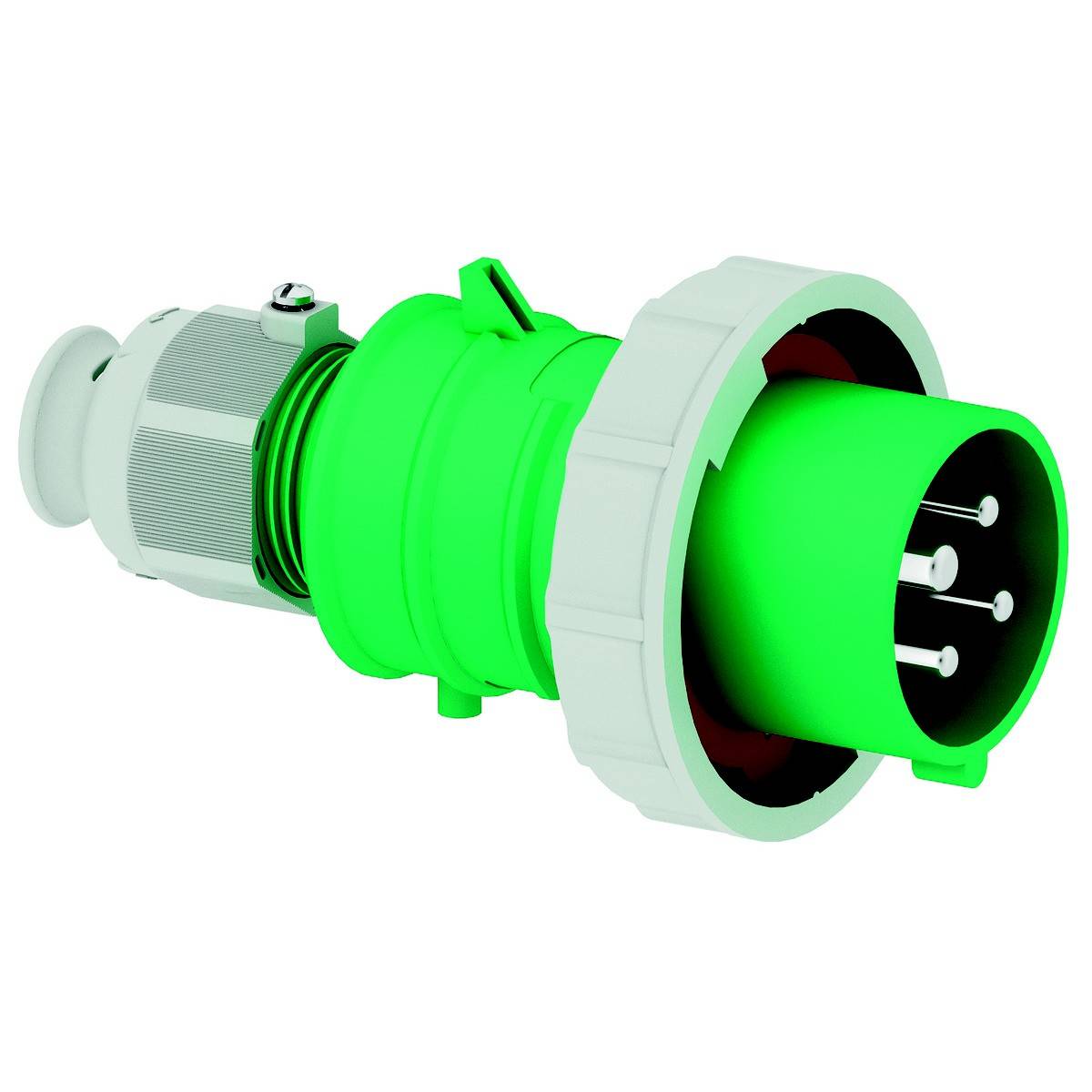

Zelený, valcovitý priemyselný konektor so štyrmi kontaktmi, vhodný pre vysokonapäťové pripojenia, na bielom pozadí.

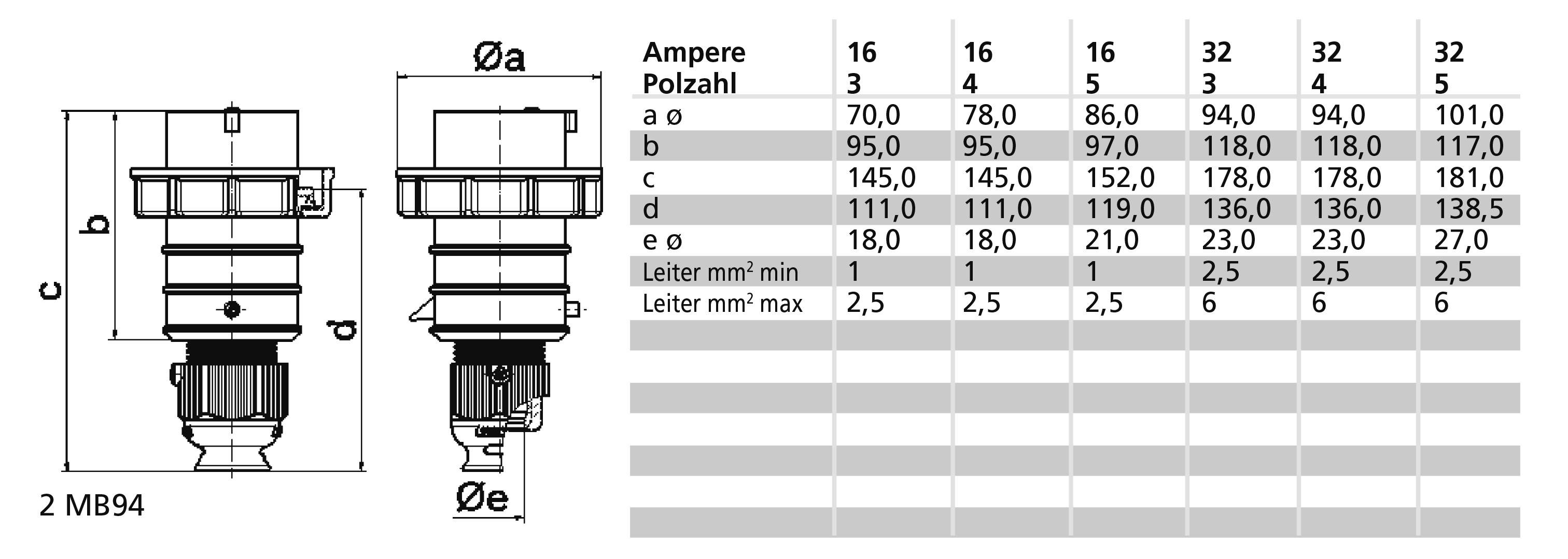

Technický výkres zobrazuje rozmery zásuviek 'a' až 'e' v milimetroch vrátane príslušných prúdových hodnôt od 16 do 32 ampérov a prierezov vedení.

Zelený elektrický zástrčkový konektor s tromi kovovými kolíkmi a bielym krytom.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (130,07 € / kus)

130,07 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 50-500 V (> 300-500 Hz) zelená
Nastavenie času: 2 h
Identifikačná farba: zelená
Číslo RAL: 6002
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146233 Bals Elektrotechnik 21405 21405 CEE zástrčka, 16.0 A, 4-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146233 Bals Elektrotechnik 21405 21405 CEE zástrčka, 16.0 A, 4-pólové, 500 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 4p (3P+PE)> 50V zelená> 300-500Hz (> 50V~) 2h IP67
Frekvencia: nad 300 až do 500 Hz vrátane
Farba technického označenia: zelená RAL 6002
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035, kryt puzdra zelený RAL 6002, krúžok zelený RAL 6002
Výška zariadenia: 146 mm, šírka zariadenia: 79 mm, hĺbka zariadenia: 79 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou
