Bals Elektrotechnik 21564 21564 CEE zástrčka, 16.0 A, 5-pólová, 500 V, 1 ks

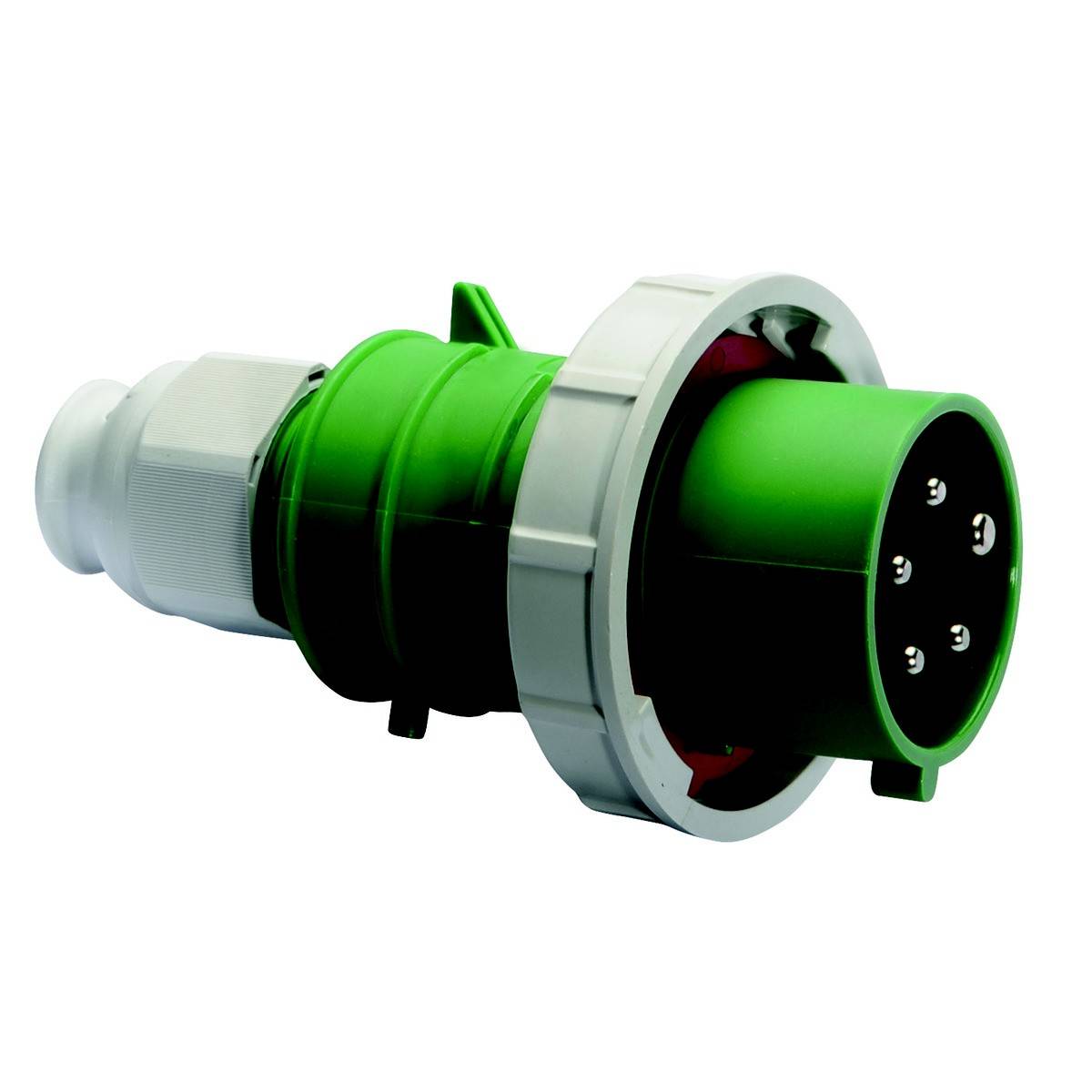

Zelený, okrúhly priemyselný konektor s viacerými kolíkmi, vhodný pre vysokonapäťové pripojenia, s izolačným obalom a skrutkovým uzáverom.

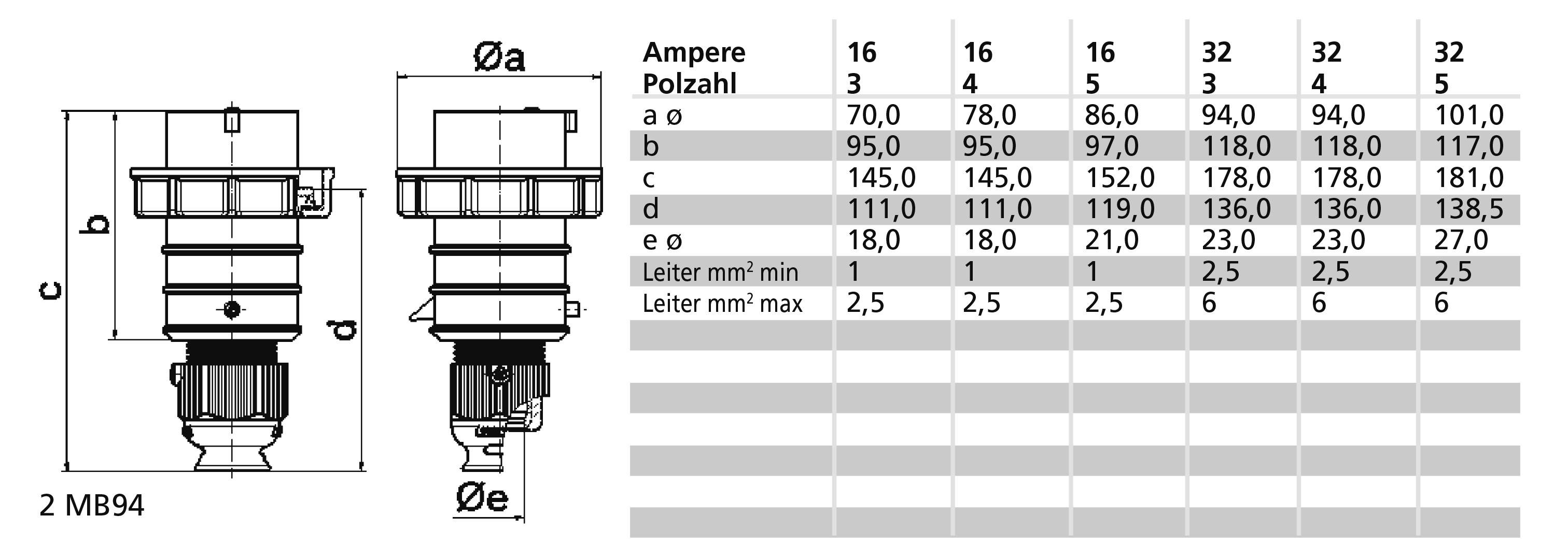

'Technický výkres a tabuľka: Konektor s rozmermi a-e, údaje v milimetroch. Tabuľka zobrazuje ampéry vo vzťahu k počtu pólov a prierezovej ploche vodiča.'

Zelený päťpólový elektrický priemyselný konektor s bielym krytom, vhodný pre vysoké napätia a priemyselné aplikácie.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (138,20 € / kus)

138,20 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 50-500 V (100-300 Hz) zelená
Nastavenie času: 10 h
Identifikačná farba: zelená
Číslo RAL: 6002
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 5

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146256 Bals Elektrotechnik 21564 21564 CEE zástrčka, 16.0 A, 5-pólová, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146256 Bals Elektrotechnik 21564 21564 CEE zástrčka, 16.0 A, 5-pólová, 500 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 5p (3P+N+PE)> 50V zelená 100-300Hz (> 50V~) 10h IP67
Frekvencia: 100 až 300 Hz vrátane
Technický kód farby: zelená RAL 6002
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035, kryt puzdra zelený RAL 6002, krúžok zelený RAL 6002
Výška zariadenia: 154 mm, šírka zariadenia: 87 mm, hĺbka zariadenia: 87 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
