Bals Elektrotechnik 21667 21667 CEE zástrčka, 16.0 A, 7-pólová, 400 V, 1 ks

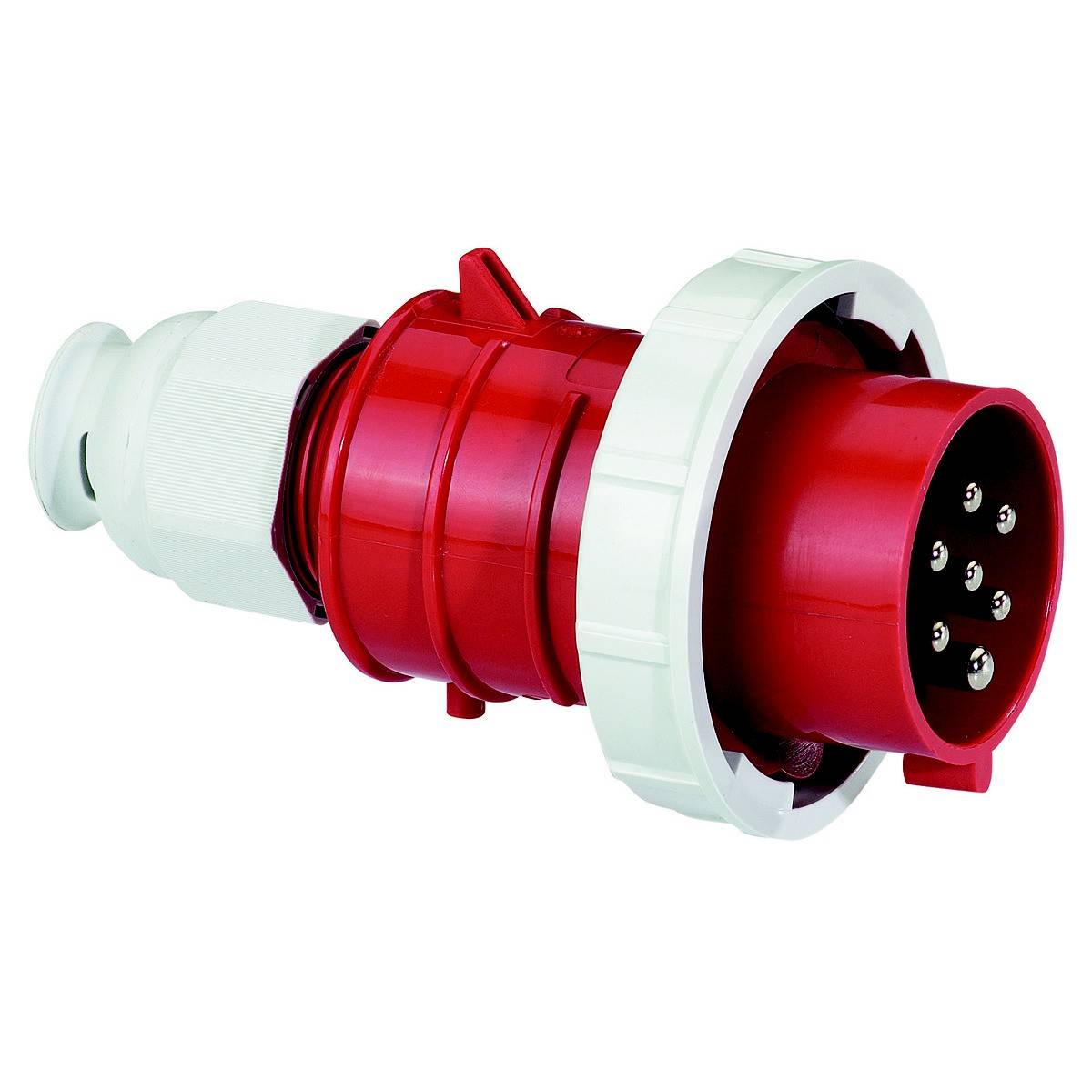

Červený elektrický zástrčkový adaptér s viacerými okrúhlymi kolíkmi. Je navrhnutý pre priemyselné použitie a má biely prstenec.

Červená trojpólová CEE zásuvka pre priemyselné použitie, s bielym krytom a robustnou konštrukciou.

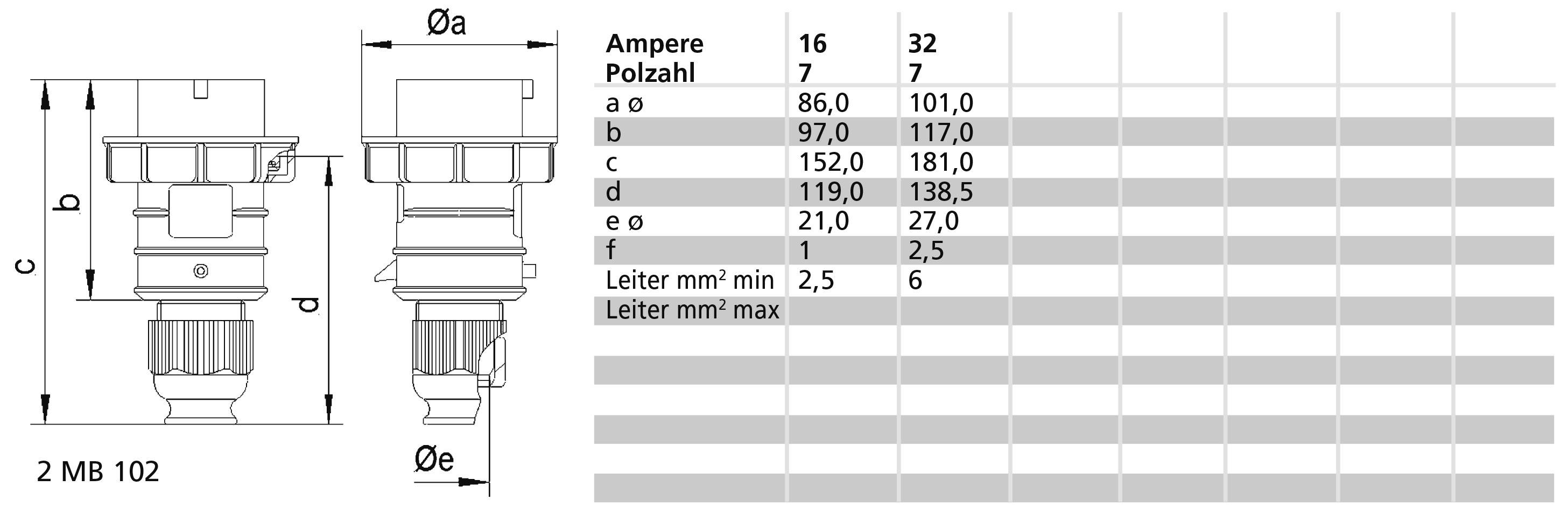

Technický výkres konektora s rozmermi a až e v milimetroch pre 16 a 32 ampérov. Tabuľka zobrazuje rozmery a hrúbku vodiča.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (199,18 € / kus)

199,18 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 7
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP67

Farba: červená

Obsah: 1 ks

Pólov: 7

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 400 V

: 3000

: Gland nut

: 7

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP67

: NIE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146361 Bals Elektrotechnik 21667 21667 CEE zástrčka, 16.0 A, 7-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146361 Bals Elektrotechnik 21667 21667 CEE zástrčka, 16.0 A, 7-pólová, 400 V, 1 ks

Popis

Zástrčka TE
16A 7p (6P+PE) 400V (400V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: s káblovou vývodkou
Farba prístroja: Kryt skrine červená RAL 3000, manžeta červená RAL 3000, bajonetový krúžok sivý RAL 7035, káblová priechodka sivá RAL 7035
Výška zariadenia: 154 mm, šírka zariadenia: 87 mm, hĺbka zariadenia: 87 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
