Bals Elektrotechnik 21687 21687 CEE zástrčka, 16.0 A, 4-pólové, 400 V, 1 ks

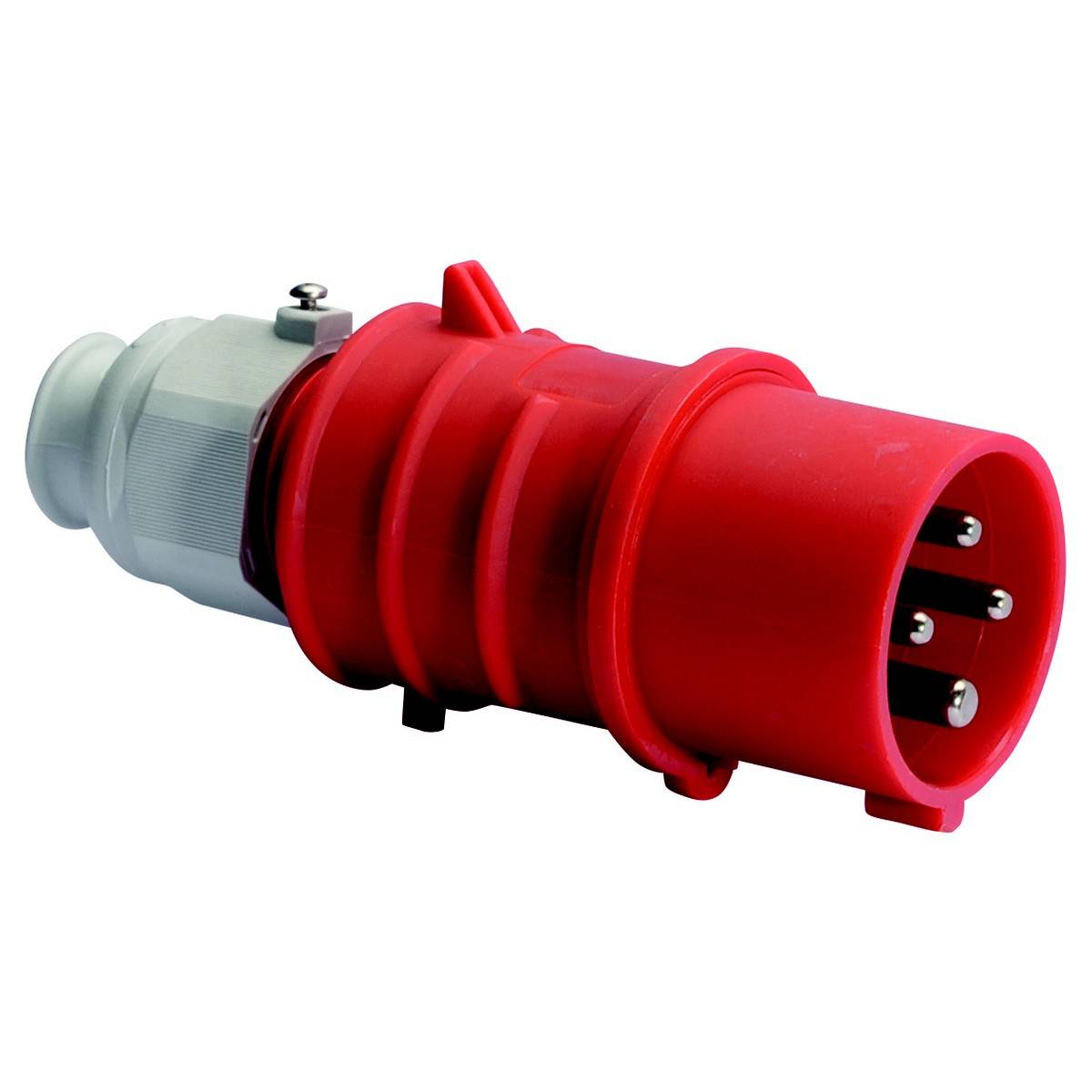

Červený, okrúhly 5-pólový CEE zástrčkový konektor pre priemyselné elektrické aplikácie, vhodný pre vysoké napätie a vysoký prúd.

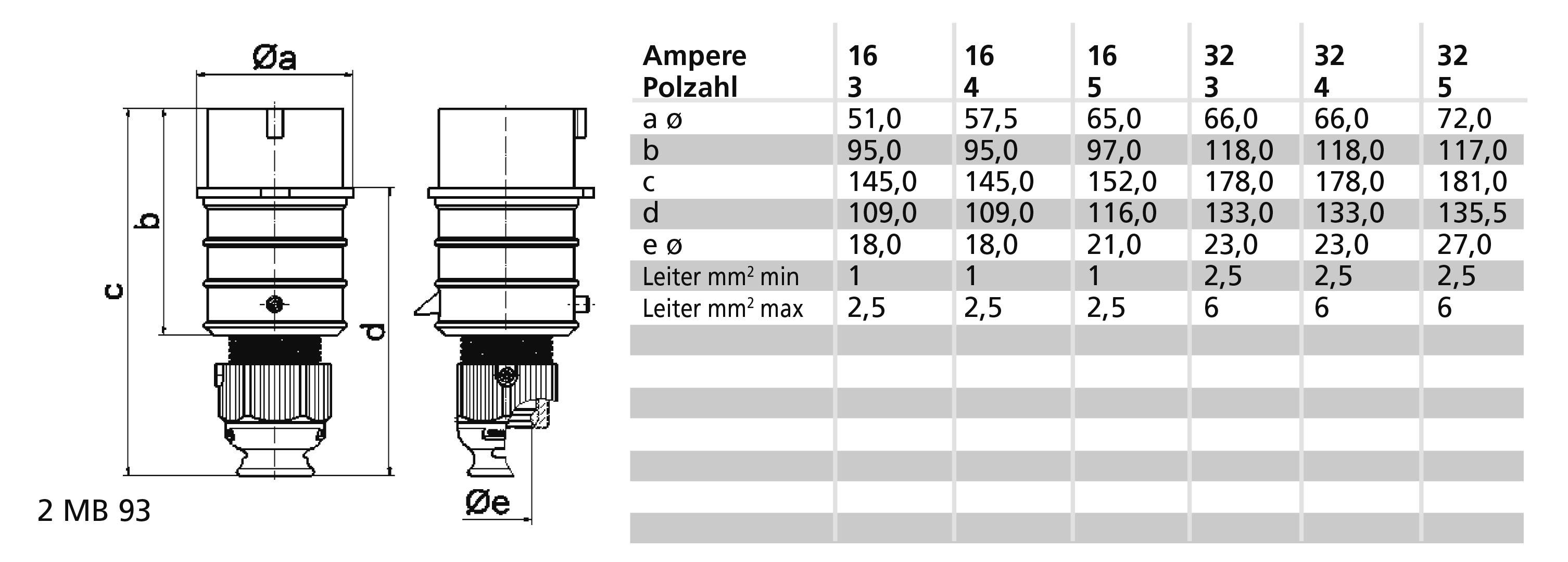

Technický výkres pripojovacích konektorov. Tabuľka zobrazuje rozmery (a, b, c, d, e) v mm pre rôzne ampéry (16, 32) a počet pólov.

Červený CEE konektor pre priemyselné aplikácie s piatimi okrúhlymi kovovými kolíkmi. Vhodný pre vysoké napätia a prúdy.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (71,54 € / kus)

71,54 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Fázový menič: nie
Trieda ochrany (IP): IP44
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP44

Farba: červená

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 400 V

: 3000

: Gland nut

: 4

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: NIE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3145925 Bals Elektrotechnik 21687 21687 CEE zástrčka, 16.0 A, 4-pólové, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3145925 Bals Elektrotechnik 21687 21687 CEE zástrčka, 16.0 A, 4-pólové, 400 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba zariadenia: Kryt skrine červená RAL 3000, manžeta červená RAL 3000, káblová vývodka sivá RAL 7035
Výška zariadenia: 154 mm, šírka zariadenia: 58 mm, hĺbka zariadenia: 66 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
