Bals Elektrotechnik 21689 21689 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

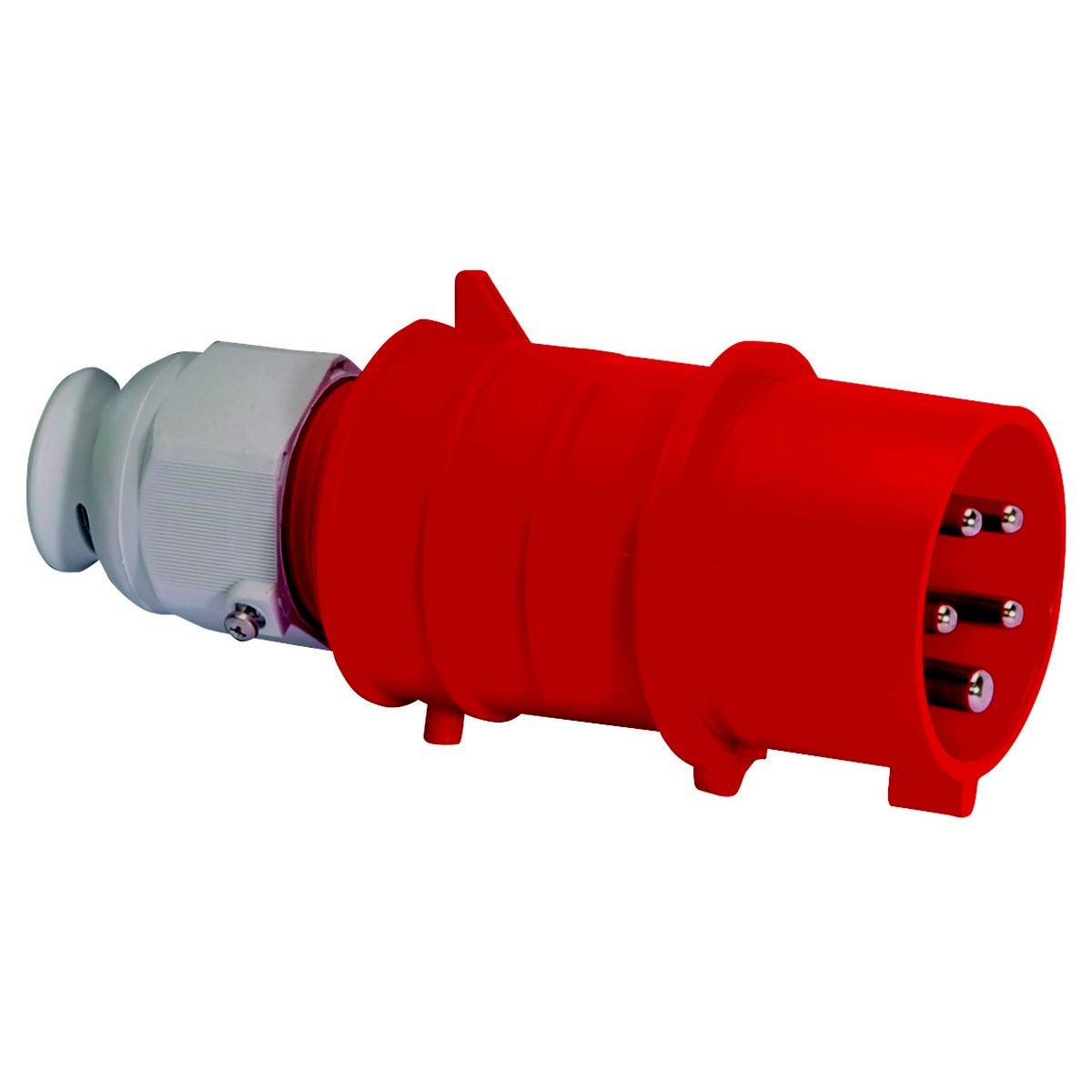

Červený priemyselný konektor s piatimi kovovými kontaktmi, vhodný pre vysoké napäťové požiadavky v priemyselných aplikáciách.

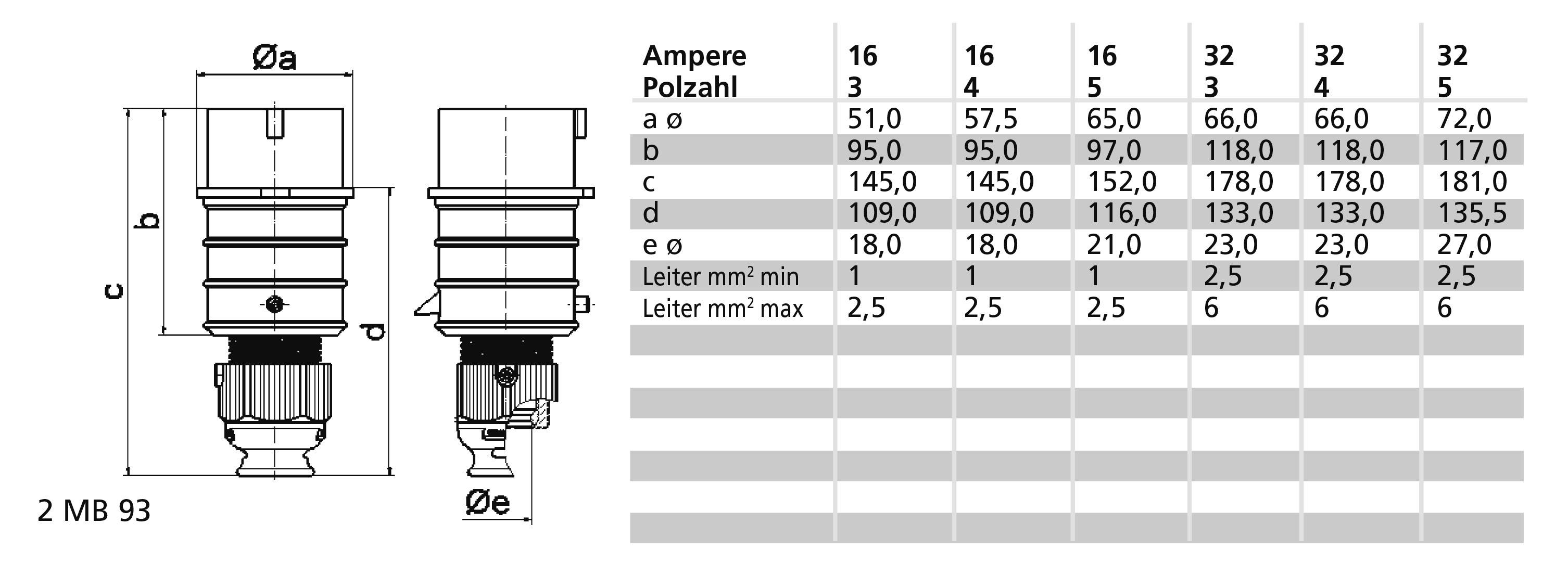

'Technický výkres elektronických konektorov s tabuľkou. Tabuľka zobrazuje prúdové hodnoty (16-32 ampérov) a rozmery (a-o, b, c, d, e).'

Červený priemyselný konektor s viacerými kolíkmi. Vhodný pre high-end aplikácie, typicky používaný v priemyselnom prostredí.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Pi 2. 10.

14 Ks

Počet

Celkom (42,27 € / kus)

42,27 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Fázový menič: nie
Trieda ochrany (IP): IP44
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP44

Farba: červená

Obsah: 1 ks

Pólov: 5

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 400 V

: 3000

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: NIE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3145936 Bals Elektrotechnik 21689 21689 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3145936 Bals Elektrotechnik 21689 21689 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Kryt skrine červená RAL 3000, manžeta červená RAL 3000, káblová vývodka sivá RAL 7035
Výška zariadenia: 154 mm, šírka zariadenia: 65 mm, hĺbka zariadenia: 74 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
